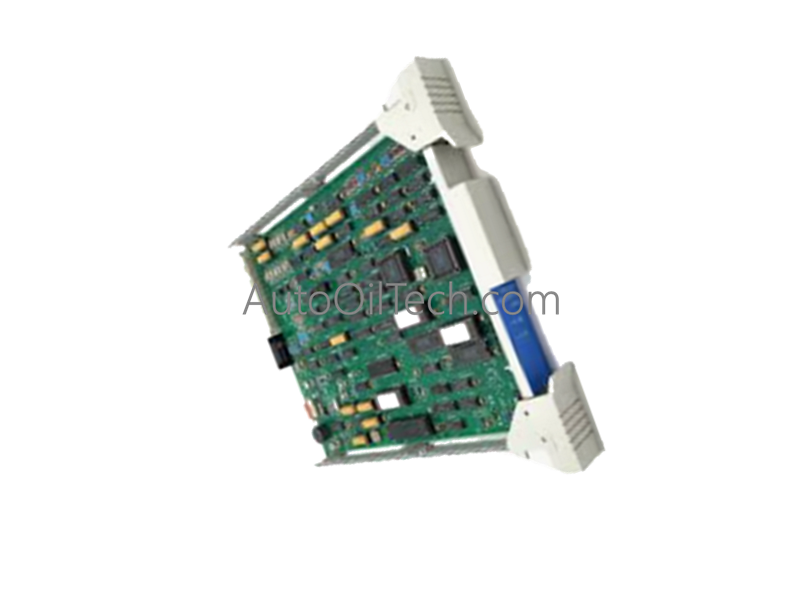

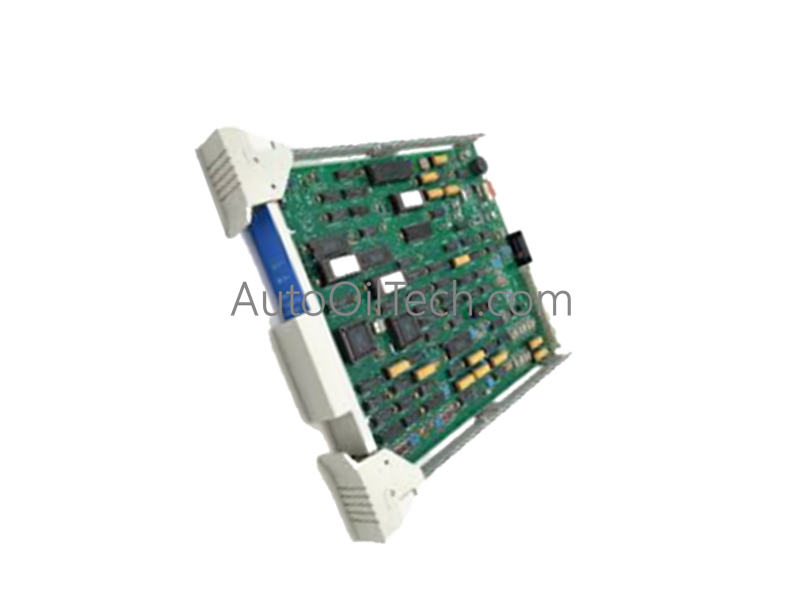

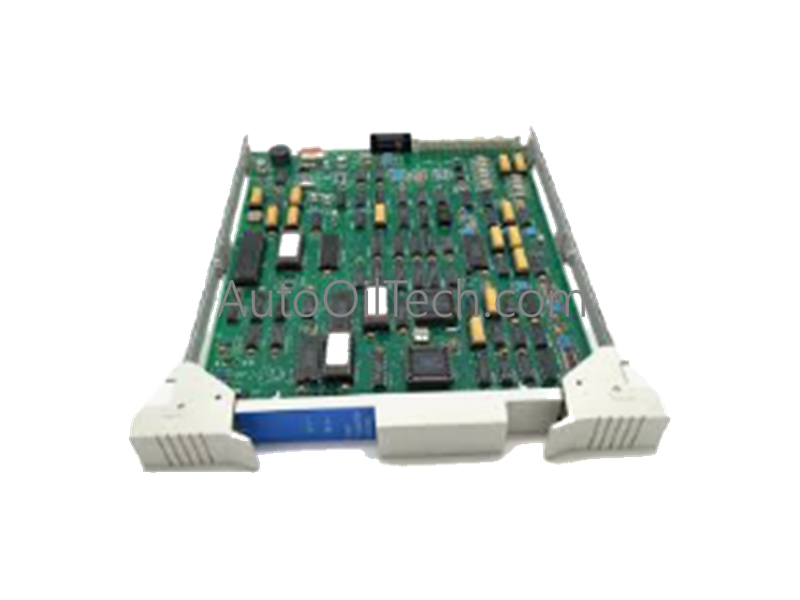

Procesador de entrada digital Honeywell 51304485-100 Process Manager

El Honeywell 51304485-100, también catalogado como el procesador de entrada digital MU-PDIX02, funciona como un componente de hardware dedicado para la adquisición de señales discretas dentro de las arquitecturas de Process Manager y High Performance Process Manager.

Especificaciones de Hardware

Control de Procesos y Propiedades de Aislamiento de Canales

• Aislamiento de canal a canal: Las barreras físicas de aislamiento dieléctrico entre los circuitos de detección de entrada evitan que los cortocircuitos eléctricos y las sobretensiones en las líneas de campo individuales afecten a los canales de entrada adyacentes o a la lógica del backplane.
• Compatibilidad con el blindaje de bucle HART de 4-20 mA: La topología de conexión a tierra y las rutas de señal filtradas suprimen el ruido electromagnético, evitando que los transitorios de conmutación discretos se acoplen a los bucles de instrumentos analógicos de 4-20 mA sensibles cercanos.
• Supresión de ruido galvánico: El aislamiento galvánico directo entre el conjunto de terminación de campo y los circuitos lógicos internos evita los bucles de tierra y los picos de voltaje en modo común de alto voltaje que podrían ingresar al backplane del procesador central.

Preguntas frecuentes

P: ¿Cuál es la principal diferencia estructural entre las tarjetas de procesador 51304485-100 y 51304485-150?

R: La 51304485-100 es la variante estándar sin revestimiento conforme (MU-PDIX02), mientras que la 51304485-150 cuenta con una capa de revestimiento conforme para protección en entornos hostiles.

P: ¿Se puede cambiar en caliente la tarjeta de entrada digital MU-PDIX02 durante el funcionamiento del sistema en vivo?

R: Se admite la extracción e inserción en línea siempre que los bucles de entrada se omitan de forma segura o se coloquen en un estado manual y se observen los procedimientos de conexión a tierra estática durante la manipulación de la tarjeta.

P: ¿Cómo se establece la conexión a tierra física del chasis durante el montaje del módulo?

R: La conexión a tierra del marco se establece a través de los contactos de guía de borde de la tarjeta y asegurando los tornillos de mariposa de retención superior e inferior al chasis de la caja de tarjetas.

Directrices de instalación en campo

1. Deslice el borde de la placa del módulo limpiamente en las guías de ranura designadas de la caja de tarjetas PM/HPM hasta que los bloques de pines del backplane se asienten completamente.
2. Fije los tornillos de mariposa cautivos superior e inferior de la placa frontal para asegurar el conjunto contra vibraciones y confirmar la conexión a tierra.
3. Encamine los cables de campo de entrada digital en canaletas separadas del gabinete ubicadas a una distancia mínima de 300 mm de las líneas de alimentación de CA de alta tensión.
4. Conecte todos los cables de drenaje blindados de los cables de campo al bus de conexión a tierra principal del gabinete para evitar corrientes de tierra circulantes e interferencias de ruido en modo común.
