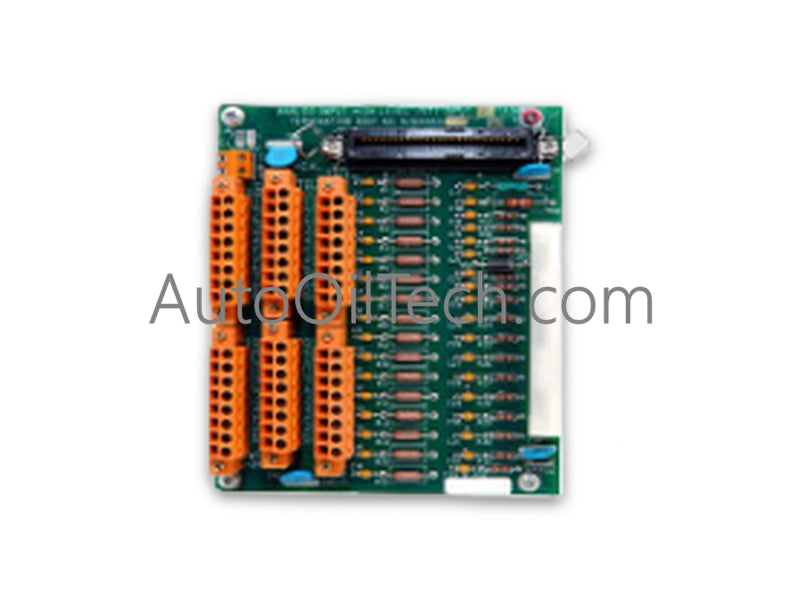

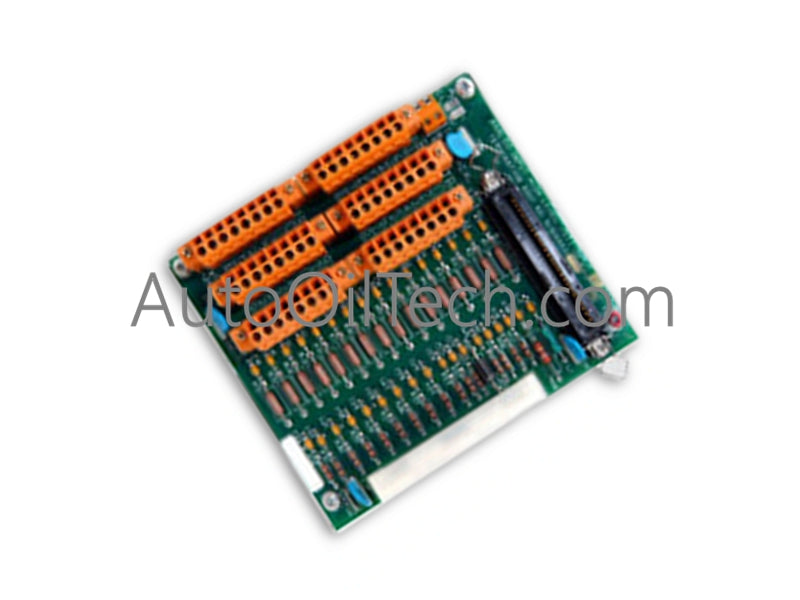

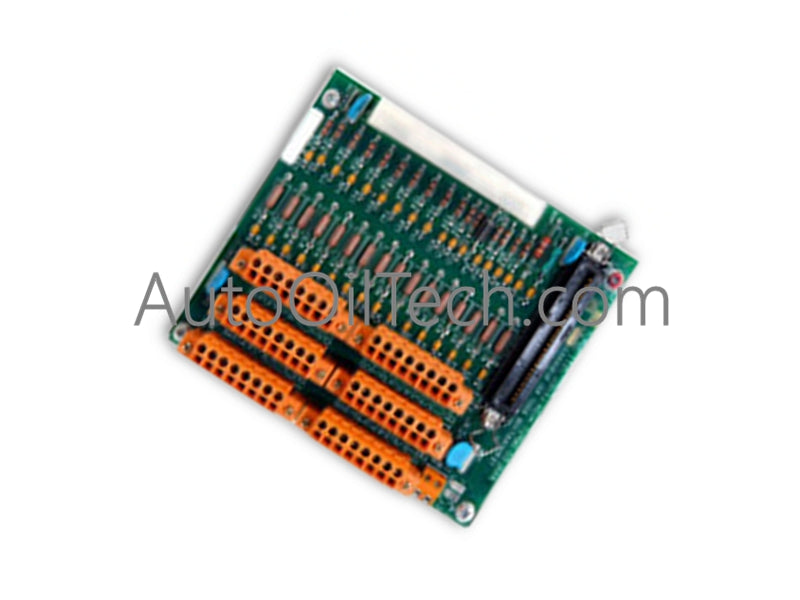

Módulo de entrada analógica Honeywell 51304453-150

Configurado para la adquisición de señales analógicas en arquitecturas Process Manager (PM) y High Performance Process Manager (HPM), el Honeywell 51304453-150 (Módulo de Entrada Analógica 51304453) proporciona ejecución física/eléctrica directa.

Desglose de Sufijos y Matriz de Modelos

• 51304453: Número de catálogo base que designa el diseño de la tarjeta procesadora de Entrada Analógica de Alto Nivel (HLAI) / Interfaz de Transmisor Inteligente (STI).
• -150: Código de especificación de hardware que indica revestimiento conforme de fábrica para protección contra la corrosión en entornos de proceso.

Especificaciones de Hardware

Control de Proceso y Propiedades de Aislamiento de Canal

• Compatibilidad de Blindaje de Bucle HART de 4-20 mA: El filtrado de paso bajo integrado y los trazos de señal blindados preservan la integridad de la señal al interactuar con bucles de corriente de 4-20 mA y transmisores de campo inteligentes.
• Supresión de Ruido Galvánico y Revestimiento Conforme: El revestimiento conforme a bordo protege los circuitos analógicos de alta densidad contra la humedad atmosférica y los gases químicos corrosivos, mientras que el aislamiento galvánico interno evita la propagación de ruido de modo común al backplane.
• Aislamiento de Canal a Canal: Los circuitos de aislamiento físico evitan que las diferencias de potencial de tierra y los cortocircuitos de cableado en bucles de entrada individuales causen errores de medición en canales analógicos adyacentes.

Preguntas Frecuentes

P: ¿Qué tipos de dispositivos de campo se conectan con el módulo 51304453-150?

R: El módulo está diseñado para aceptar señales analógicas de alto nivel (4-20 mA / 1-5 VCC), así como señales digitales de transmisores de campo inteligentes a través de conexiones de terminales de compresión.

P: ¿Se puede reemplazar el módulo 51304453-150 mientras la placa de E/S está energizada?

R: Se admite la extracción e inserción en línea siempre que los bucles de control de proceso asociados se coloquen en un estado manual seguro y se sigan los procedimientos de protección ESD estándar.

P: ¿Cómo afecta el revestimiento conforme en la variante -150 a la durabilidad del módulo?

R: El revestimiento de resina especializado sella los trazos de la placa de circuito y los componentes de montaje en superficie, evitando la corrosión galvánica en entornos industriales de Clase G3 que contienen sulfuro de hidrógeno o gases de cloro.

Pautas de Instalación en Campo

1. Alinee el borde de la placa de circuito del módulo con las guías de tarjeta asignadas en el rack de E/S de PM/HPM y empuje firmemente hasta que las conexiones del backplane se asienten completamente.
2. Apriete los tornillos de retención superior e inferior de la placa frontal para asegurar el módulo en su lugar y establecer la continuidad de la toma de tierra del bastidor.
3. Dirija los cables de entrada de campo en conductos de cableado de gabinete dedicados, separados de las líneas de CA de alta tensión, manteniendo una distancia mínima de 300 mm.
4. Asegúrese de que todos los cables de drenaje del blindaje de los cables de instrumentación terminen en un solo punto en la barra de tierra del chasis del gabinete para mitigar la interferencia de bucle de tierra.
