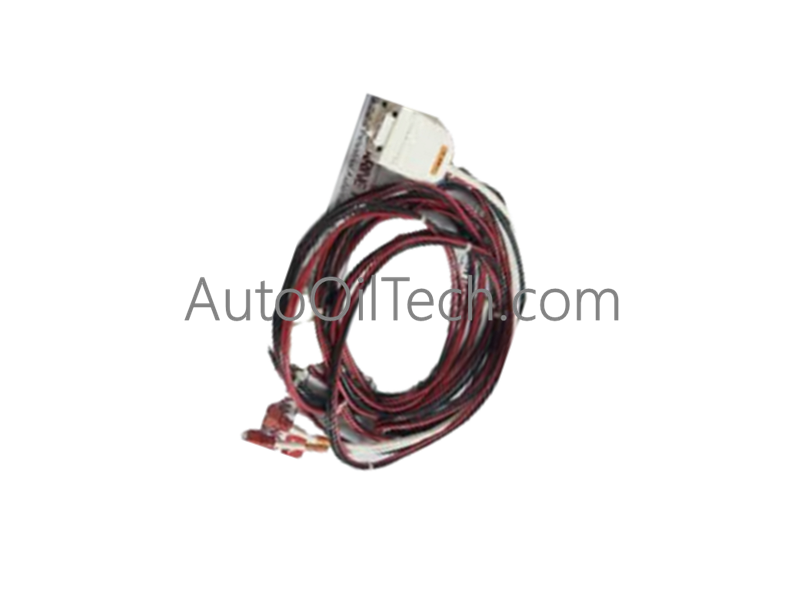

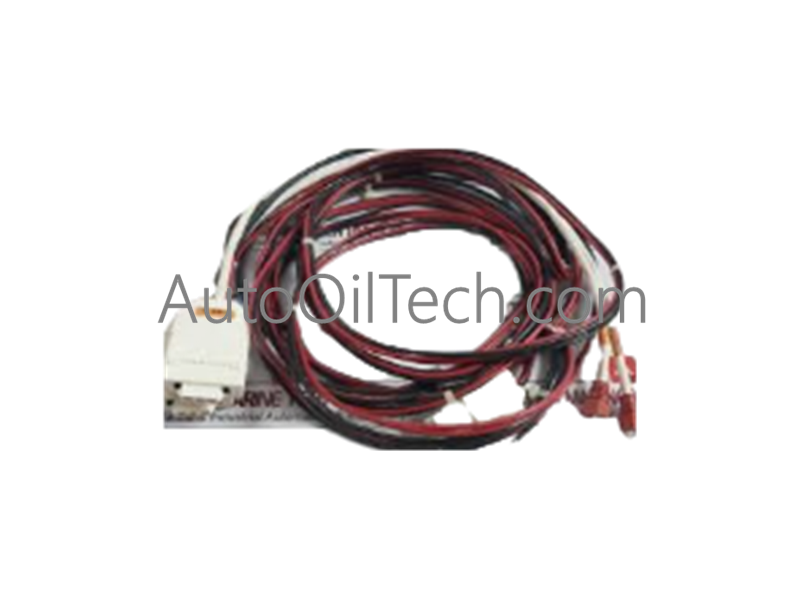

Cable de protección de enlace de E/S Honeywell 51202306-005

Configurado para comunicaciones determinísticas de alta velocidad en redes DCS de Honeywell, el Honeywell 51202306-005 (cable de protección de enlace de E/S 51202306-005) proporciona una ejecución física y eléctrica directa. Sirve como una interfaz de conexión especializada de 5 metros para enlazar módulos de entrada/salida primarios y redundantes a través de las plataformas de control Experion PKS, TPS y las antiguas de Honeywell.

Especificaciones del hardware

Control de procesos e integración de enlace de bus

El cable 51202306-005 funciona como un medio de transmisión crítico dentro de la red de enlace de E/S de Honeywell, lo que garantiza una integridad de datos absoluta entre los controladores y los módulos de campo.

• Aislamiento de canal a canal y protección de señal: El cable está construido con un blindaje electromagnético de alta resistencia para evitar que el ruido eléctrico de modo común interrumpa el tráfico del bus. Este blindaje aísla las señales de comunicación de alta frecuencia de los cables de alimentación adyacentes de alto voltaje en las canalizaciones abarrotadas.
• Compatibilidad con redundancia de doble enlace: Equipado con conectores dedicados Link A y Link B, el conjunto permite una conexión física inmediata a módulos de enlace de E/S redundantes. En configuraciones redundantes, el sistema puede tolerar una interrupción física en una línea de enlace y cambiar las comunicaciones a la ruta secundaria con una interrupción de señal de cero milisegundos.
• Adaptación de impedancia de baja atenuación: Construido según las especificaciones de impedancia exactas del fabricante de equipo original (OEM), el cable evita reflejos y atenuación de la señal en su recorrido de 5 metros, lo que mantiene comunicaciones seriales de alta velocidad sin corrupción de paquetes de datos.

Preguntas frecuentes

• P: ¿Se puede cortar y empalmar este cable para adaptarlo a diseños de gabinete más cortos?
• R: No. El 51202306-005 es un conjunto de cables de impedancia calibrada y terminado en fábrica. Cortar, empalmar o añadir bloques de terminales personalizados alterará la impedancia característica de la línea, lo que provocará reflejos de señal y la caída de paquetes de comunicación en el bus de enlace de E/S.
• P: ¿Admite este cable la conexión en caliente mientras la red de control está activa?
• R: Sí, siempre que el sistema funcione en una configuración totalmente redundante. Si la redundancia está activa y ambos cables Link A y Link B están instalados, se puede desconectar un cable de enlace para enrutamiento o reemplazo mientras el tráfico activo continúa pasando sin interrupciones a través del enlace secundario.
• P: ¿Cuál es el radio de curvatura mínimo para enrutar este cable dentro de un gabinete?
• R: Para preservar la integridad estructural del blindaje interno y evitar la tensión del conductor, se debe mantener un radio de curvatura mínimo de 75 mm (aproximadamente 3 pulgadas) durante el enrutamiento.

Pautas de instalación en campo

• Evite la proximidad a alta tensión: Siempre enrute el cable de enlace de E/S a través de canalizaciones de instrumentación de baja tensión dedicadas. Mantenga una distancia de separación mínima de 300 mm (12 pulgadas) de las líneas de distribución de energía de CA, los cables de arranque del motor y el cableado del variador de frecuencia (VFD) para evitar la captación de ruido inductivo.
• Acoplamiento de bloqueo del conector: Al interactuar con el controlador o los módulos de rack, empuje los conectores Link A y Link B firmemente en sus tomas hasta que el mecanismo de bloqueo integrado esté completamente acoplado. Las conexiones físicas flojas son la causa principal de fallas intermitentes del bus en entornos sujetos a altas vibraciones industriales.
• Protocolo de conexión a tierra del blindaje: El blindaje del cable está diseñado para conectarse a tierra automáticamente a través de los conectores montados en el chasis de los racks de E/S de Honeywell. No raspe, pele ni conecte manualmente el blindaje trenzado interno a las tomas de tierra de los bloques de terminales externos a menos que lo exija explícitamente un manual de conexión a tierra de un sistema heredado específico.
