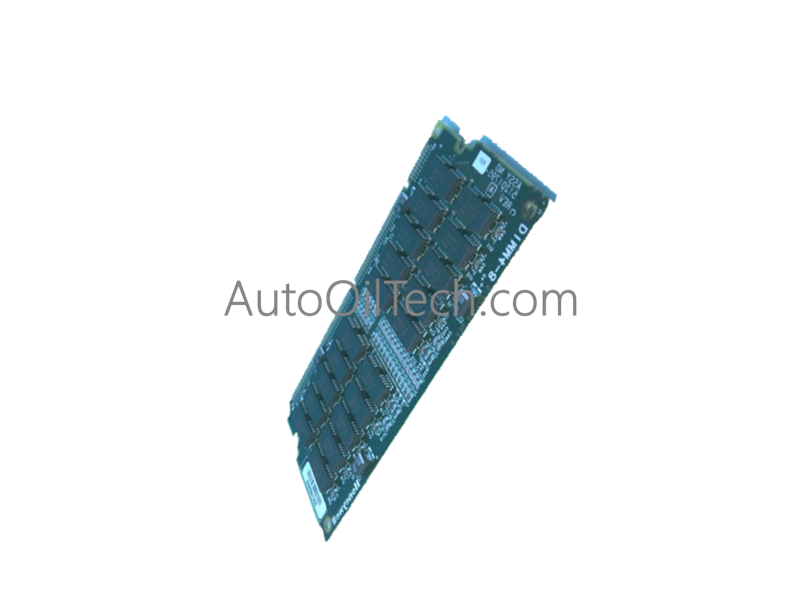

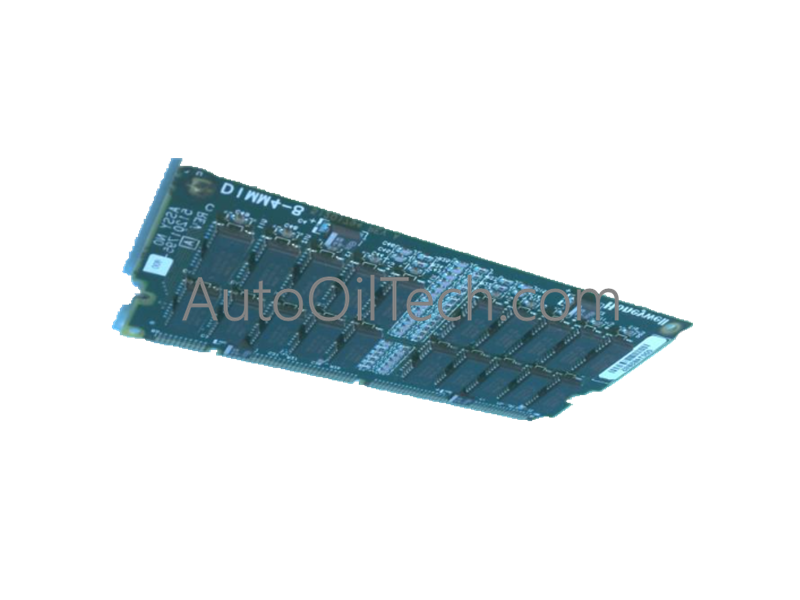

Tarjeta de circuito de procesador Honeywell 51201795-800

La Honeywell 51201795-800, también catalogada como la tarjeta de circuito de procesador 51201795-800, funciona como un componente de hardware dedicado para el procesamiento central y la ejecución lógica dentro de las plataformas de control de Honeywell.

Especificaciones de hardware

Características de instrumentación de control de procesos y DCS

• Protocolo de bucle HART de 4-20 mA: La arquitectura de la tarjeta está diseñada para interactuar con bastidores de control que admiten el análisis de datos de diagnóstico HART. Descarga la sobrecarga computacional de la interpretación del protocolo de la CPU principal, lo que permite una gestión más eficiente del estado del dispositivo de campo y las variables de proceso.
• Aislamiento canal a canal: El diseño de la PCB incorpora rutas de señal de alta densidad que están separadas eléctricamente del bus de datos principal. Este aislamiento es necesario para mantener la integridad de los ciclos de procesamiento frente a la posible entrada de ruido del backplane o de los circuitos de E/S adyacentes.
• Compensación de unión fría (CJC): La tarjeta de procesador está diseñada para integrarse en entornos donde la estabilidad térmica se gestiona estrictamente, asegurando que la precisión de los cálculos CJC localizados se mantenga a pesar de las variaciones de las condiciones ambientales en el gabinete de control.
• Conectividad FOUNDATION Fieldbus / Profibus PA: El diseño basado en 68020 sirve como un motor de procesamiento capaz de manejar tramas de datos de bus de campo sensibles al tiempo, asegurando un intercambio de datos determinista entre los instrumentos de campo y el controlador del sistema.

Preguntas frecuentes

P: ¿El 51201795-800 admite actualizaciones de firmware integradas?

R: Sí, la tarjeta admite la actualización de firmware a nivel de campo. Asegúrese de que se utilice el paquete de revisión correcto para la arquitectura de su controlador específico y de que el sistema esté en un estado no activo para evitar la corrupción de la lógica de control del procesador durante el proceso de actualización.

P: ¿La memoria DIMM de 8 MB es actualizable en campo?

R: La configuración de la memoria está validada para el diseño de hardware específico basado en 68020. No intente actualizar o reemplazar los módulos DIMM con componentes de terceros, ya que esto puede provocar errores de temporización de la memoria o inestabilidades del bus del sistema.

Pautas de instalación en campo

• Montaje: Asiente cuidadosamente la tarjeta en la ranura del bastidor designada, asegurándose de que los pines del conector estén correctamente alineados con el backplane. Asegure la tarjeta utilizando los mecanismos de retención integrados para evitar el desplazamiento físico causado por la vibración.
• Conexión a tierra: Asegúrese de que los puntos de montaje de la PCB estén correctamente conectados a tierra del bastidor del controlador. Una conexión a tierra sólida es obligatoria para minimizar la interferencia electromagnética (EMI) y proteger los circuitos de procesamiento 68020 de alta velocidad de descargas transitorias.
• Cableado: Mantenga una clara separación entre el área de la tarjeta de procesamiento y el cableado de distribución de energía de alto voltaje dentro del gabinete. Utilice un enrutamiento de cables blindado para cualquier conexión de E/S auxiliar para evitar que el ruido inductivo afecte los ciclos de instrucción de alta frecuencia del procesador.
