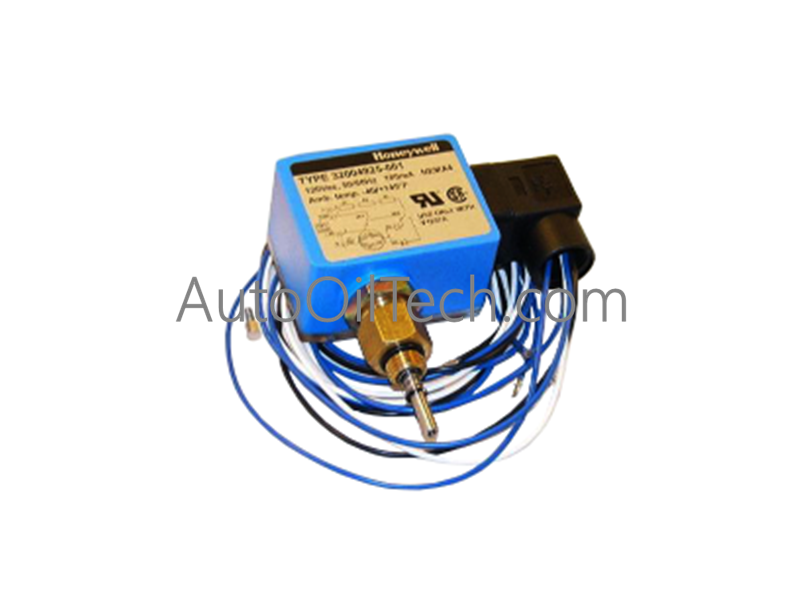

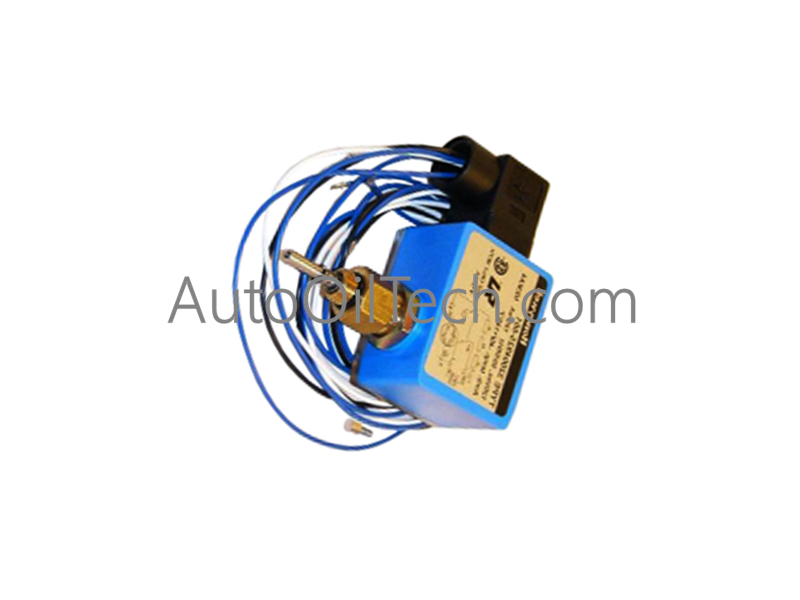

Honeywell 32004925-001 Indicador de posición cerrada

El Honeywell 32004925-001, también catalogado como el interruptor CPI 32004925-001, funciona como un componente de hardware dedicado para la supervisión del estado de la válvula dentro de las plataformas de actuadores de la serie V4295/V4297.

Especificaciones de hardware

Control de procesos y conectividad DCS

• Protocolo de bucle HART de 4-20 mA: Este componente actúa como una interfaz de interruptor de límite discreta. Aunque no procesa datos HART analógicos, su transición de estado físico es monitoreada por módulos de entrada DCS/PLC, proporcionando retroalimentación discreta para la verificación de la posición de la válvula cerrada dentro del bucle de proceso.
• Aislamiento de canal a canal: El conjunto del interruptor está diseñado para señalización de voltaje discreta. En configuraciones de múltiples interruptores, el aislamiento de circuito individual asegura que las fallas eléctricas en el punto de contacto del interruptor no se propaguen a la infraestructura de monitoreo DCS más amplia.
• Compensación de unión fría (CJC): Como dispositivo de detección mecánica, este interruptor no incorpora circuitos de compensación de temperatura; sin embargo, está construido para mantener la integridad estructural y de contacto bajo los perfiles térmicos estándar de los entornos adyacentes al proceso donde se implementan instrumentos dependientes de CJC.

Preguntas frecuentes (FAQ)

P: ¿Es este interruptor compatible con actuadores que no sean de la serie V4295/V4297?

R: No. La geometría de montaje del interruptor y la lógica de contacto son específicas de los requisitos mecánicos de las series de actuadores de válvula V4295 y V4297.

P: ¿El interruptor proporciona una salida analógica o discreta?

R: Proporciona una señal de salida discreta que indica la posición mecánica de la válvula (Cerrada/No cerrada). No es un transmisor analógico.

Pautas de instalación en campo

• Alineación mecánica: Monte el interruptor en la carcasa del actuador de acuerdo con las especificaciones de montaje del V4297A. Asegúrese de que el vástago de la válvula del actuador acople correctamente el émbolo del interruptor para garantizar una detección precisa de la posición cerrada.
• Cableado: Conecte los cables del interruptor al módulo de entrada digital del sistema. Use cable blindado si la ruta de la señal se enruta cerca de líneas de alto voltaje o de variador de frecuencia para evitar informes de estado falsos inducidos por ruido.
• Ajuste: Realice una verificación de recorrido físico del vástago de la válvula. Asegúrese de que el contacto del interruptor se inicie en el punto exacto de cierre total y no impida el asiento mecánico de la válvula.
• Conexión a tierra: Asegure la orejeta de conexión a tierra de la carcasa al marco del actuador de la válvula para proporcionar una referencia consistente para el circuito del interruptor y para mitigar posibles interferencias electromagnéticas.
• Validación: Accione el actuador de la válvula en todo su rango de movimiento. Use un multímetro o el registro de estado de entrada de DCS para verificar que el interruptor cambia de estado con precisión al cerrar la válvula.
