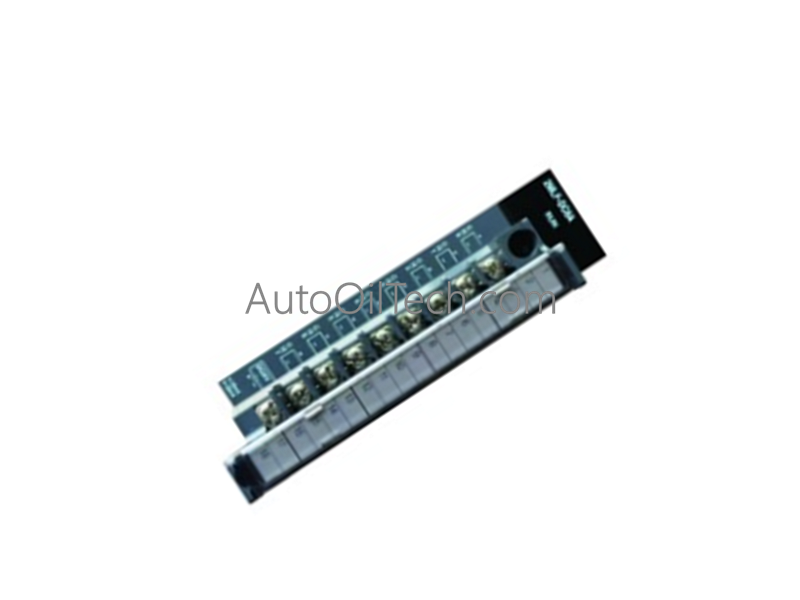

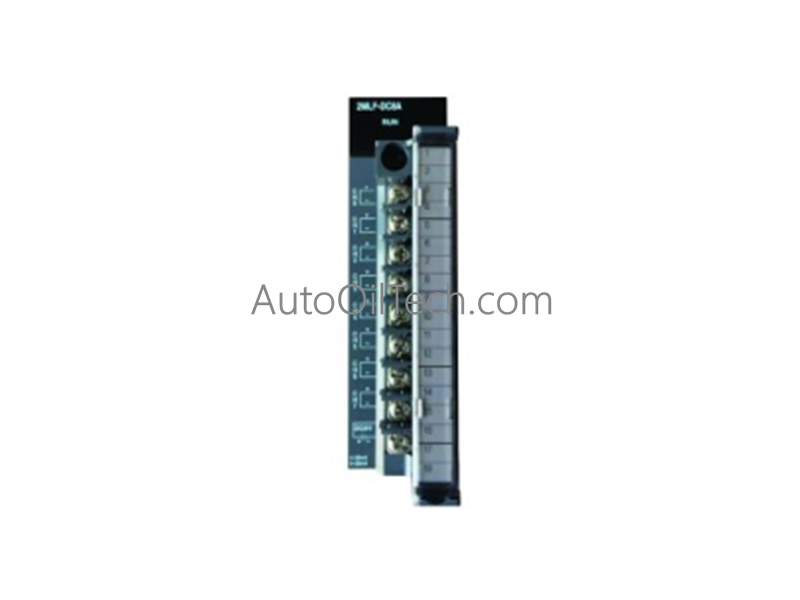

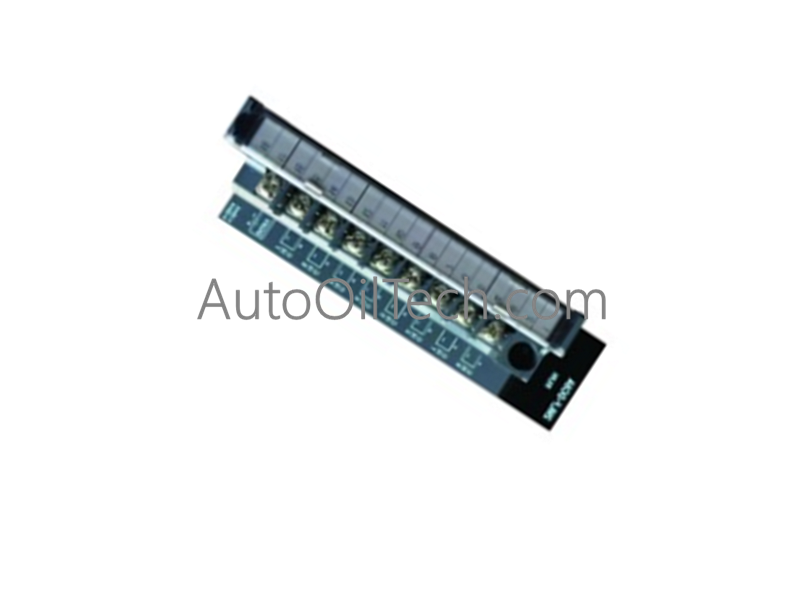

Módulos de salida analógica Honeywell 2MLF-DC8A

El Honeywell 2MLF-DC8A, también catalogado como el módulo de salida analógica 2MLF-DC8A, funciona como un componente de hardware dedicado para la generación de señales de corriente multicanal dentro de entornos de control industrial. Este conjunto traduce valores de datos digitales desde el backplane del controlador en ocho bucles de corriente analógica independientes y no interferentes para comandar actuadores de campo reguladores.

Especificaciones de Hardware

Control de Procesos y Métricas DCS

• Protocolo de Bucle HART de 4-20 mA y Dinámica de Conducción de Corriente: El módulo regula los controladores de bucle activos para entregar salidas analógicas lineales a través de los bloques de espectro de 4-20 mA y 0-20 mA. Cada ruta de circuito independiente monitorea continuamente las impedancias de bucle aguas abajo hasta 550 ohmios, suprimiendo la distorsión de línea de alta frecuencia para mantener la resolución de la señal sin introducir latencias de procesamiento durante los cambios de configuración.
• Parámetros de Aislamiento Canal a Canal: Para proteger la unidad central de procesamiento principal de las discrepancias de tierra de campo y los transitorios de retroalimentación inductiva, el módulo incorpora límites de aislamiento optoelectrónicos. Este diseño establece límites estrictos de aislamiento de canal a canal a través de la matriz de terminales, bloqueando la migración de voltaje en modo común y la diafonía parasitaria para evitar que corrompan las redes lógicas paralelas.

Preguntas Frecuentes

P: ¿Cómo se establece la elección entre los rangos de salida de 4-20 mA y 0-20 mA en canales específicos?

R: La selección del rango del canal se rige programáticamente. Los ingenieros configuran perfiles de salida individuales cargando cadenas de parámetros designadas a través del software de la estación de ingeniería, ajustando la escala de registro interno sin modificaciones manuales de los puentes de hardware.

P: ¿Qué sucede si la resistencia de bucle de un actuador conectado excede el límite de 550 ohmios?

R: Conducir un bucle de corriente más allá del límite de carga de 550 ohmios provoca la saturación de voltaje en los circuitos de salida internos. El módulo ya no puede mantener el punto de ajuste de corriente lineal, lo que lleva al recorte de la señal y activa un bit de diagnóstico de circuito abierto o falla de bucle en el backplane del controlador.

Pautas de Instalación en Campo

• Alineación del Diseño del Chasis, Restricciones de Espacio y Asiento Mecánico: Inserte la carcasa del módulo de manera cuadrada en su ranura asignada del backplane, aplicando presión uniforme hasta que las pestañas de bloqueo mecánicas se enganchen firmemente en el marco del rack. Mantenga un límite de ventilación convectiva claro de 50 mm por encima y por debajo de la carcasa del módulo para permitir una disipación de calor sin obstáculos y evitar el estrés térmico localizado.
• Separación de Conductores, Restricciones de Canalización y Conexión a Tierra del Blindaje: Dirija todos los bucles de corriente de 4-20 mA a través de conductos de cables de panel de bajo voltaje completamente separados de las vías de CA de alto potencial o el cableado del motor. Conecte a tierra limpiamente todos los blindajes de instrumentos de par trenzado de campo en la barra colectora de tierra de cobre central del gabinete para desviar los campos de ruido electromagnético de alta frecuencia de los controladores de salida analógica.
