Honeywell 12-SBUS Serie SBUS

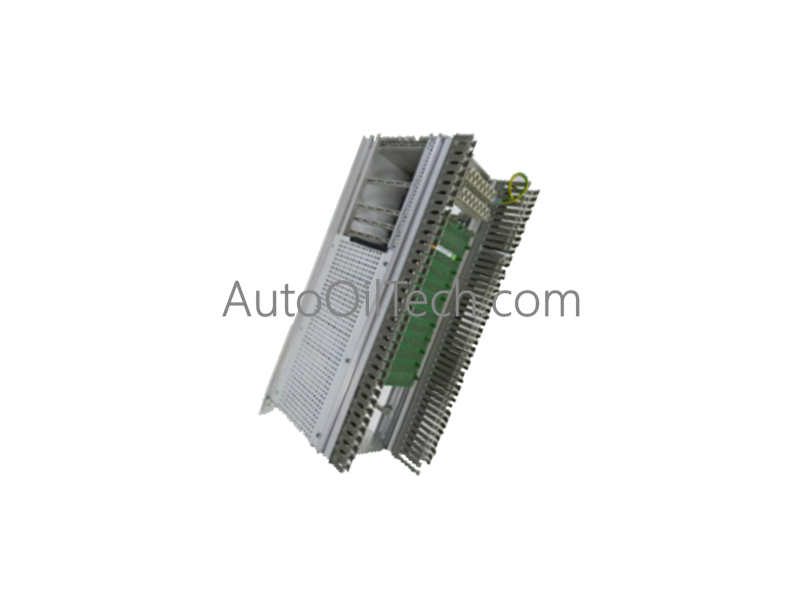

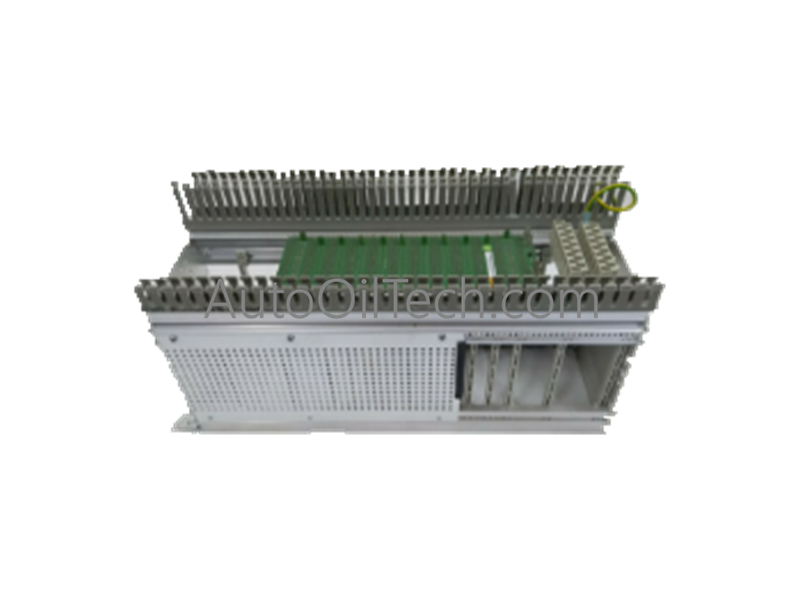

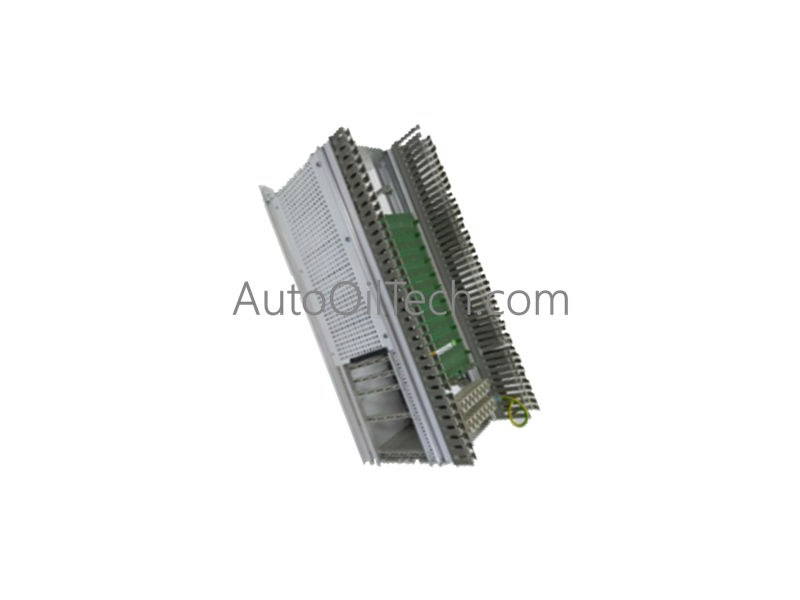

El Honeywell 12-SBUS, también catalogado como Chasis de Montaje en Rack 12-SBUS, funciona como un componente de hardware dedicado para soporte mecánico y enrutamiento de backplane eléctrico de módulos activos dentro de plataformas de red SBUS.

Especificaciones de Hardware

Integración de control de procesos e interfaz DCS

• Ruta de protocolo de bucle HART de 4-20 mA: El bus de backplane pasivo integrado en el chasis enruta señales analógicas multicanal, manteniendo líneas de blindaje limpias para evitar interferencias con comunicaciones HART paralelas de alta frecuencia.
• Protección de aislamiento canal a canal: Proporciona la separación estructural física necesaria para aislar módulos individuales de entrada/salida SBUS, asegurando que las fallas eléctricas localizadas en una ranura de tarjeta no se propaguen a través de las ranuras adyacentes.
• Estabilidad de compensación de unión fría (CJC): La carcasa de acero con acabado cromado pesado proporciona una masa térmicamente estable, reduciendo las fluctuaciones de temperatura ambiente localizadas en las ranuras adyacentes para preservar la precisión de los cálculos de CJC en las tarjetas de termopares instaladas.

Preguntas frecuentes

P: ¿El backplane del chasis 12-SBUS contiene microprocesadores activos?

R: No. El backplane dentro del 12-SBUS es completamente pasivo. No contiene microprocesadores activos ni puertas lógicas, lo que aumenta la confiabilidad del sistema al eliminar posibles puntos de falla electrónicos.

P: ¿Se pueden intercambiar módulos en caliente en este chasis?

R: Las guías estructurales físicas admiten el reemplazo deslizante, pero la capacidad de intercambio en caliente está estrictamente determinada por el módulo activo SBUS específico insertado en la ranura. Consulte las especificaciones de la tarjeta de E/S dinámica antes de realizar la extracción en vivo.

P: ¿Cómo se distribuye la energía del backplane en las 12 ranuras?

R: La energía se enruta a través de trazas de cobre pesadas integradas en la placa de circuito del backplane, suministradas desde módulos de energía redundantes del sistema ubicados en ranuras de energía designadas.

Guías de instalación en campo

• Correas de conexión a tierra: Antes de montar el chasis en un gabinete de 19 pulgadas, conecte el perno de conexión a tierra de cobre dedicado ubicado en la parte trasera del marco de acero a la barra colectora de tierra principal del gabinete.
• Espacios para el flujo de aire: Para mantener el enfriamiento por convección pasiva, asegúrese de mantener un espacio mínimo de 50 mm por encima y por debajo del conjunto del chasis dentro del gabinete.
• Enrutamiento de cables: Asegure todo el cableado de señal de campo utilizando las guías de cables frontales integradas. Evite enrutar líneas de señal SBUS de bajo voltaje en paralelo con cables de distribución de energía de CA pesados en el mismo conducto de cables.
