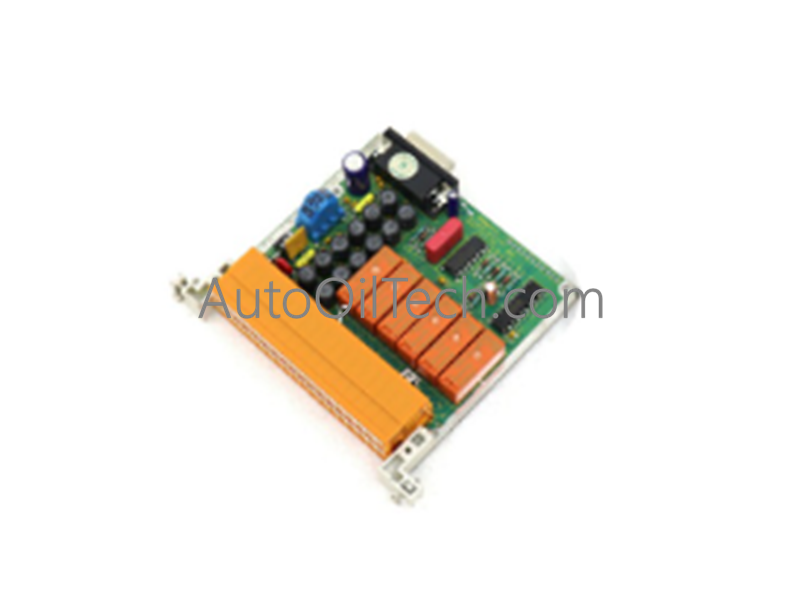

Tarjeta de interfaz de relé Honeywell 05704-A-0131

Configurada para la interfaz de detectores de múltiples bucles en plataformas de control industrial, la Honeywell 05704-A-0131 (tarjeta de interfaz de relé 05704-A-0131) proporciona una ejecución física y eléctrica directa del enrutamiento de la señal del detector a la tarjeta de control.

Especificaciones de hardware

Características de los instrumentos de control de procesos y DCS

• Protocolo de bucle HART de 4-20 mA: La arquitectura de la tarjeta de interfaz admite el enrutamiento de señales de detectores que pueden originarse en bucles habilitados para HART. Mantiene la continuidad de la señal requerida para pasar datos de diagnóstico secundarios a través de la interfaz de relé al DCS del host, asegurando que no haya pérdida de visibilidad del dispositivo de campo.
• Aislamiento canal a canal: El diseño incorpora aislamiento eléctrico entre las cuatro entradas del bucle detector y las etapas del relé de salida. Esto es necesario para evitar que las variaciones del potencial de tierra o las sobretensiones transitorias de un solo bucle detector se propaguen a través de la tarjeta de interfaz o al backplane de control principal.
• Compensación de unión fría (CJC): La tarjeta está diseñada para funcionar dentro de bastidores de control de alta densidad. Su diseño térmico garantiza que los componentes locales no experimenten una acumulación excesiva de calor, lo que protege la precisión de calibración de los módulos de monitoreo de temperatura adyacentes que dependen de una ejecución precisa de la CJC.
• Conectividad FOUNDATION Fieldbus / Profibus PA: La tarjeta sirve como una interfaz de relé determinista, asegurando que los estados de salida discretos activados por controladores conectados a fieldbus se ejecuten con un retraso de propagación mínimo, manteniendo una respuesta sincrónica del sistema para interbloqueos de misión crítica.

Preguntas frecuentes

P: ¿Se puede modificar la lógica del relé después de la instalación?

R: Sí, el funcionamiento del relé es seleccionable. La interfaz admite la configuración para estados de enclavamiento/no enclavamiento, así como modos energizados/desenergizados (a prueba de fallos) a través de puentes a bordo o configuraciones de software, según los requisitos específicos del sistema.

P: ¿La capacidad del terminal de campo de 2,5 mm2 es compatible con el cableado trenzado estándar?

R: Sí, los terminales de campo aceptan cableado de hasta 2,5 mm2 (14 AWG), admitiendo conductores tanto sólidos como trenzados. Asegúrese de utilizar casquillos al terminar cables trenzados para mantener la integridad del contacto y evitar que los hilos sueltos causen cortocircuitos entre terminales adyacentes.

Pautas de instalación en campo

• Montaje: Fije la tarjeta de interfaz de relé al backplane o riel de montaje designado. Asegúrese de que la tarjeta de relé de expansión esté correctamente asentada en la tarjeta de interfaz de relé cuádruple para garantizar una comunicación fiable entre las tarjetas.
• Conexión a tierra: Conecte el chasis de la tarjeta al bus de tierra del armario. Una conexión robusta y de baja impedancia es obligatoria para garantizar la eficacia del aislamiento interno y para suprimir la interferencia electromagnética (EMI) generada por la conmutación inductiva del relé.
• Cableado: Mantenga una separación estricta entre el cableado de entrada del bucle detector y el cableado de salida de alimentación de alto voltaje. Encamine el cableado de campo a través de conductos dedicados, manteniendo una distancia mínima de 150 mm de las líneas de CA o el cableado del VFD para evitar la inyección de ruido inductivo en las rutas de la señal de bajo voltaje.
