Tarjeta de relé DPCO triple Honeywell 05701-A-0328

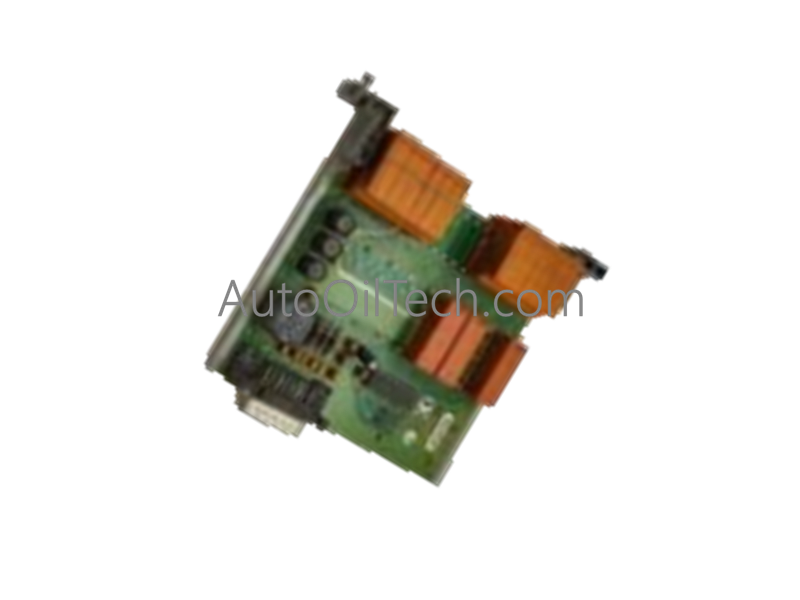

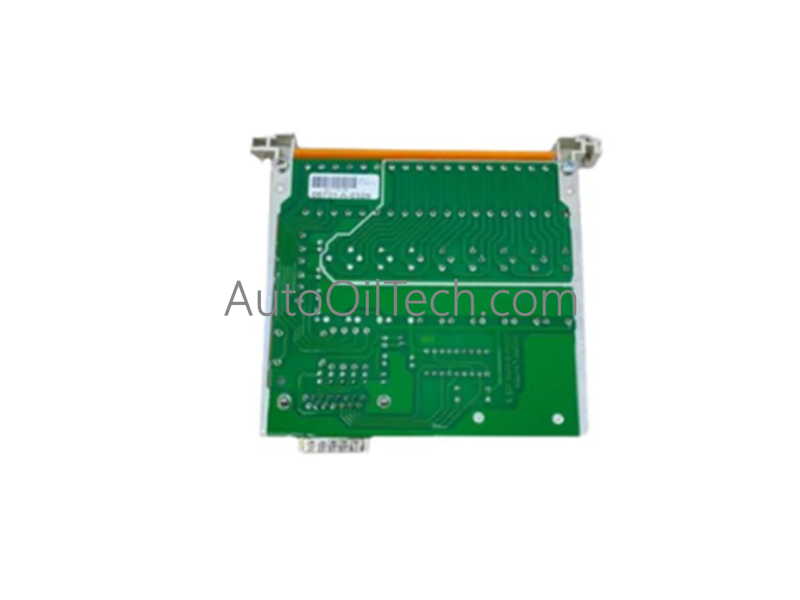

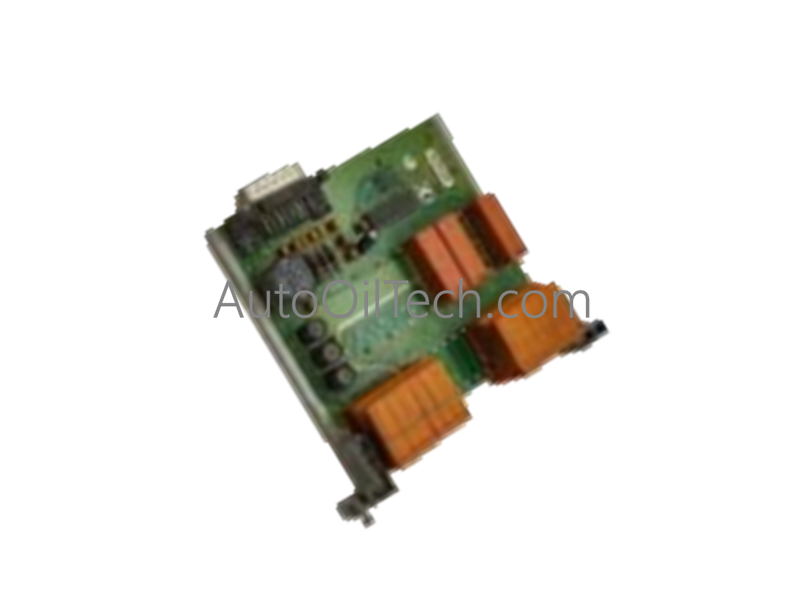

La tarjeta de relé Honeywell 05701-A-0328, también catalogada como 05701-A-0328, funciona como un componente de hardware dedicado para la ejecución de salidas de contacto discretas dentro de las redes de control del Sistema 57 (SYS57). La placa de circuito adicional funciona como una matriz de conmutación electromecánica, traduciendo comandos lógicos de módulos de control adyacentes en cambios de estado de relé físicos distintos para accionar paneles de anunciación remotos, circuitos de disparo o enclavamientos de campo.

Especificaciones de hardware

Instrumentación de control de procesos y DCS

• Matriz de contactos DPCO triple y aislamiento canal a canal: La placa de relés cuenta con tres canales de relé electromecánicos de doble polo conmutado (DPCO) independientes. Cada ruta de circuito está diseñada con estrictos parámetros de aislamiento galvánico canal a canal, separando completamente las líneas de contacto de campo individuales entre sí y de los buses lógicos internos del rack de baja tensión para bloquear los bucles de retroalimentación inductiva transitoria externa.
• Configuración lógica a prueba de fallos e integridad del bucle: La estructura física de contacto conmutado permite a los técnicos de campo cablear bucles en configuraciones Normalmente Abierta (NA) o Normalmente Cerrada (NC). Esta versatilidad garantiza una alineación adecuada con las métricas de ejecución de estados a prueba de fallos, permitiendo que el sistema de control abra o cierre automáticamente los bucles a una posición segura designada durante una pérdida de energía del backplane aguas arriba o un disparo por fallo.

Preguntas frecuentes

P: ¿Cuáles son las principales ventajas de una configuración de relé DPCO sobre un relé SPCO estándar?

R: Un relé de doble polo de conmutación (DPCO) controla dos circuitos eléctricos completamente independientes simultáneamente a partir de un único comando de bobina interna. Esto permite que un solo canal del Sistema 57 conmute una línea de actuador de seguridad de campo mientras simultáneamente enruta una señal secundaria aislada a un panel de alarma auxiliar de DCS local o a un registro de adquisición de datos.

P: ¿Se puede cambiar en caliente la tarjeta de relé 05701-A-0328 mientras el subrack está funcionando?

R: No. Desconectar la placa de relés mientras el sistema está en vivo abrirá instantáneamente los bucles activos cableados a través de los contactos DPCO, lo que podría disparar los sistemas de enclavamiento conectados. La alimentación del bucle del canal asociado debe ser puenteada de forma segura o el subrack aislado antes de ejecutar el reemplazo del módulo mecánico.

Pautas de instalación en campo

• Alineación del chasis, restricciones de espacio y asiento mecánico: Alinee la placa de relés de 0,51 lbs con las guías de ranura de plástico designadas dentro del subrack del Sistema 57. Deslice la tarjeta hacia atrás hasta que los pines del conector trasero encajen correctamente con el conjunto de sockets del backplane. Aplique presión constante para asentar la tarjeta completamente y verifique que las pestañas de sujeción del panel frontal estén bien aseguradas para resistir la vibración de la planta industrial.
• Separación de conductores, restricciones de cableado y puesta a tierra del blindaje: Encamine todos los cables de carga de relé de CA o CC pesados dentro de conductos de panel cerrados completamente separados de las líneas de sensor analógicas de baja tensión o los buses de red digitales para eliminar la diafonía por ruido inductivo. Conecte a tierra el marco del subrack directamente a la barra de tierra de cobre central del panel de control utilizando correas de tierra pesadas de baja resistencia para proteger el núcleo lógico interno contra corrientes de conmutación parásitas.
