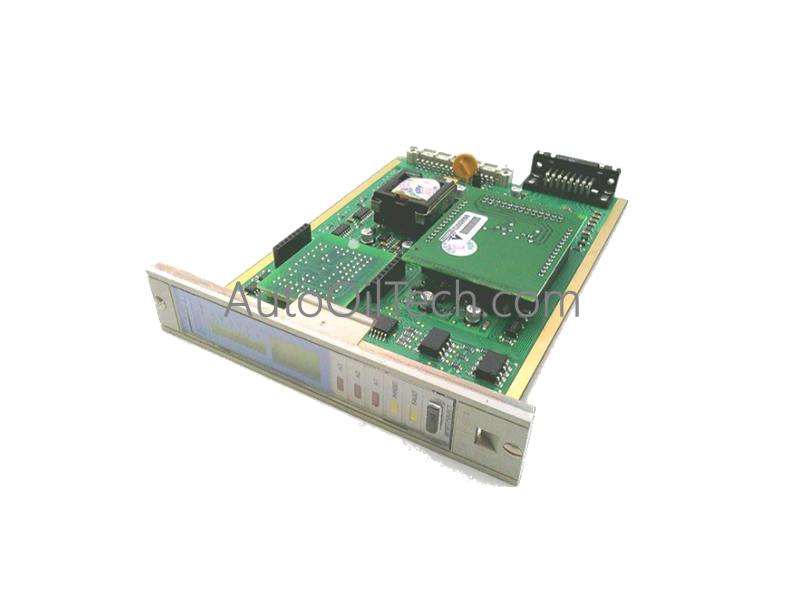

Tarjeta de control de un solo canal Honeywell 05701-A-0301

La Honeywell 05701-A-0301, también catalogada como la tarjeta de control de un solo canal 05701-A-0301, funciona como un componente de hardware dedicado para tareas de adquisición de datos localizados y monitoreo de transmisores dentro de las redes de detección de gas y control industrial de Honeywell. La tarjeta ejecuta el monitoreo de señales analógicas, procesando un bucle de corriente en tiempo real desde un único transmisor de campo dedicado.

Especificaciones de hardware

Control de procesos e instrumentación DCS

• Interfaz de bucle de 4-20 mA y seguimiento de señal: La tarjeta de control incorpora circuitos de acondicionamiento de entrada analógica precisos diseñados específicamente para rastrear una única señal analógica estándar de 4-20 mA. La red de adaptación de impedancia de entrada filtra el rizado de alta frecuencia del bucle del transmisor, lo que permite al procesador integrado rastrear los valores lógicos con una precisión de escala lineal.
• Aislamiento canal a canal y límites de falla: Aunque funciona como una tarjeta de un solo canal, el diseño del módulo establece límites de falla galvánicos y físicos estrictos entre el bucle de cableado de campo externo y el backplane compartido del bastidor. Esta separación eléctrica actúa como un bloqueo que evita que los bucles de tierra de campo externos o los picos de sobretensión penetren más allá de la etapa de acondicionamiento de entrada y desestabilicen las tarjetas del backplane adyacentes.

Preguntas frecuentes

P: ¿Puede la tarjeta 05701-A-0301 aceptar señales digitales HART superpuestas al bucle de corriente de 4-20 mA?

R: La 05701-A-0301 está diseñada como una tarjeta de medición analógica convencional. Las superposiciones de comunicación digital de alta frecuencia, como las ráfagas de protocolo HART, pueden ser filtradas o causar ruido de señal si los parámetros de la línea exceden el umbral de amortiguación analógica base. Para la extracción activa de datos digitales, se requiere un módulo de interfaz compatible con HART dedicado.

P: ¿Qué sucede con la comunicación del backplane si el único bucle de campo se interrumpe por completo?

R: Si un cable de campo se rompe, la tarjeta registra una condición de corriente insuficiente (menos de 4.0 mA). La lógica de falla interna marca un estado de circuito abierto localmente, activa el LED de estado del panel frontal y transmite un registro de estado de error a través del bus del backplane del bastidor mientras mantiene la velocidad de comunicación completa del bus.

Pautas de instalación en campo

• Alineación de la disposición del chasis, restricciones de espacio y asiento mecánico: Guíe la tarjeta de control de 0.35 lb en su ranura asignada dentro del marco del subbastidor 05701 a lo largo de las ranuras de alineación de plástico. Deslice la tarjeta directamente hacia atrás hasta que los bloques de pines del borde posterior se unan al zócalo cuadrado del backplane. Presione firmemente el panel frontal hacia adentro para completar el asiento y enganche la lengüeta de bloqueo mecánico integrada.
• Separación de conductores, restricciones de conductos y conexión a tierra del blindaje: Encamine los conductores del bucle de campo de 4-20 mA a través de bandejas de cables de bajo voltaje dedicadas, separadas de las líneas de corriente alterna o los cables de accionamiento del motor. Termine la trenza del blindaje del cable del instrumento de forma limpia en la tira de conexión a tierra de cobre del subbastidor central para asegurar que los campos de ruido electromagnético ambiental se canalicen de forma segura lejos de los componentes de conversión analógica de bajo voltaje de la tarjeta.
