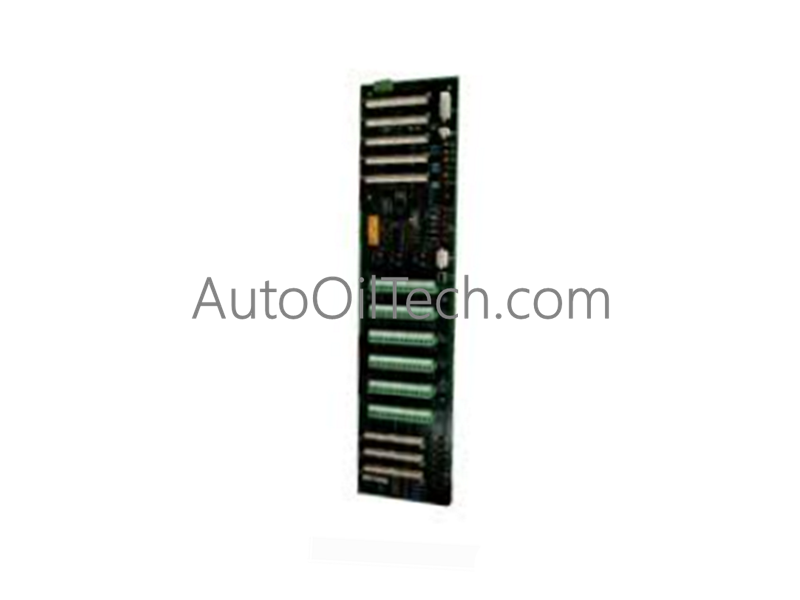

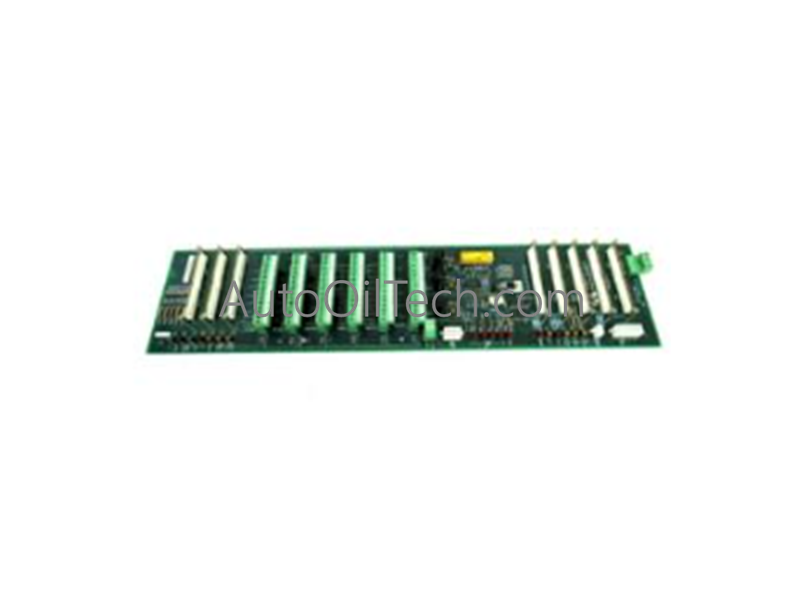

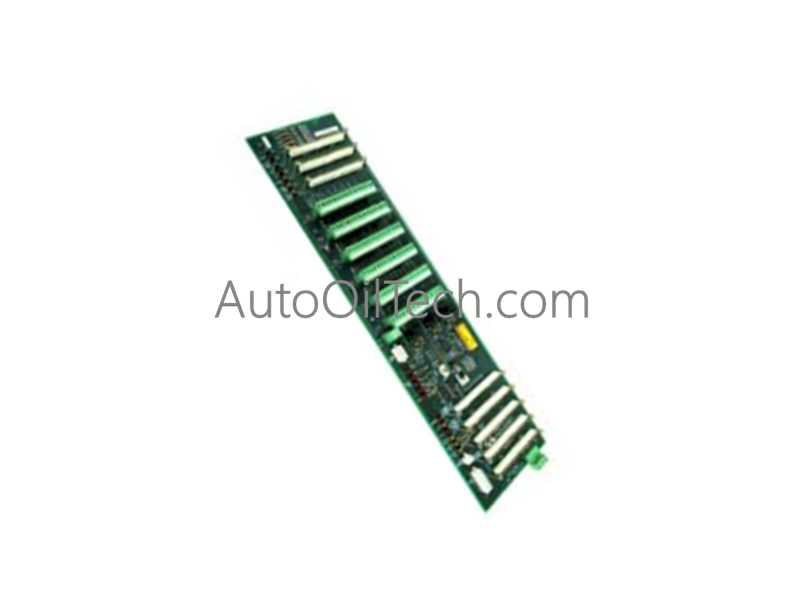

Honeywell 05425001 054250-01 Tarjeta de terminación

La Honeywell 05425001, también catalogada como la tarjeta de terminación 054250-01, funciona como un componente de hardware dedicado para la terminación del cableado de campo y el procesamiento de la interfaz de señal dentro de las redes de control TDC 3000 y Experion PKS.

Especificaciones del Hardware

Protocolo de bucle HART de 4-20 mA y aislamiento de canal

El conjunto de terminación mantiene la integridad de la señal para los bucles de instrumentación mediante aislamiento de canal integrado y rutas de blindaje que suprimen el ruido de modo común y los bucles de tierra. El enrutamiento de señal pasivo admite transmisiones de protocolo de bucle HART de 4-20 mA sin introducir atenuación medible o cambio de fase en los bucles de medición críticos. Las disposiciones de enrutamiento de compensación de unión fría (CJC) y las características de aislamiento de canal a canal protegen los circuitos analógicos y de termopar de bajo nivel de las interferencias de alta frecuencia dentro de los gabinetes de control industrial.

Preguntas Frecuentes

P: ¿La tarjeta de terminación requiere una fuente de alimentación externa activa para el enrutamiento de la señal?

R: No. La tarjeta funciona completamente como una interfaz de paso pasivo, enrutando la energía del bucle y las señales de control suministradas directamente por los módulos de E/S conectados y los instrumentos de campo.

P: ¿Se pueden acceder o reemplazar los bloques de terminales individualmente durante el mantenimiento del sistema?

R: Sí. El diseño modular de los terminales permite el mantenimiento de los puntos de conexión individuales sin perturbar el cableado del panel circundante o los cables planos del controlador.

P: ¿Cómo se maneja el blindaje electromagnético en la arquitectura de la tarjeta?

R: Los cables de drenaje y los blindajes de señal se terminan directamente en las barras de conexión a tierra integradas en el chasis del conjunto para mantener una protección continua contra EMI.

Pautas de instalación en campo

1. Monte la tarjeta de terminación de forma segura en un panel estructural estándar o en la placa trasera del bastidor de equipos dentro de una carcasa industrial aprobada.
2. Termine los cables de señal de campo entrantes en los terminales de tornillo o de resorte correspondientes, asegurando las longitudes correctas de pelado del núcleo y los límites de par.
3. Fije firmemente el conector del cable plano del controlador al cabezal de la interfaz, verificando la alineación correcta de los pines para evitar fallas en el bus.
4. Verifique la continuidad del bucle, la resistencia a tierra del blindaje y los niveles de voltaje del canal usando un multímetro digital antes de energizar el sistema de control.
