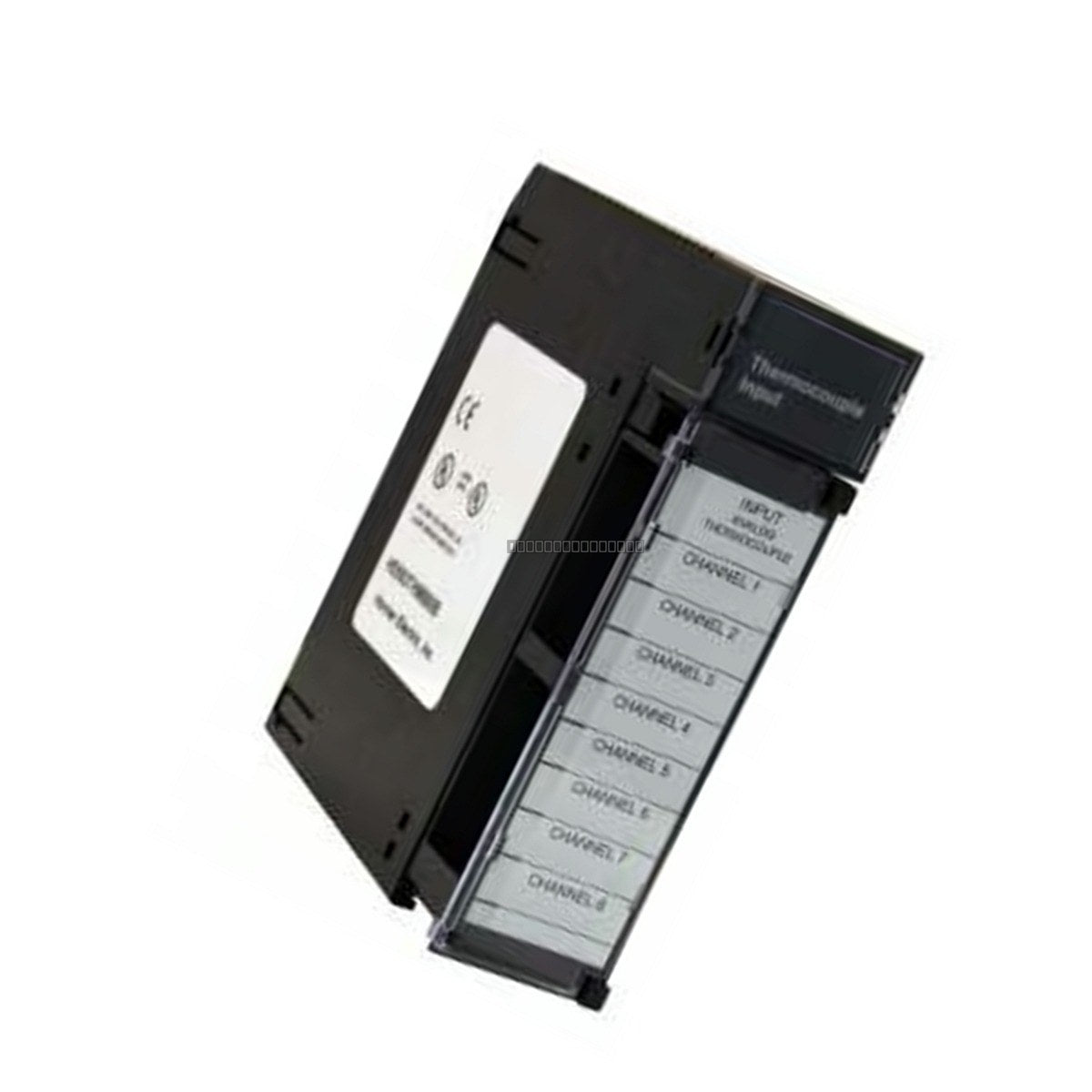

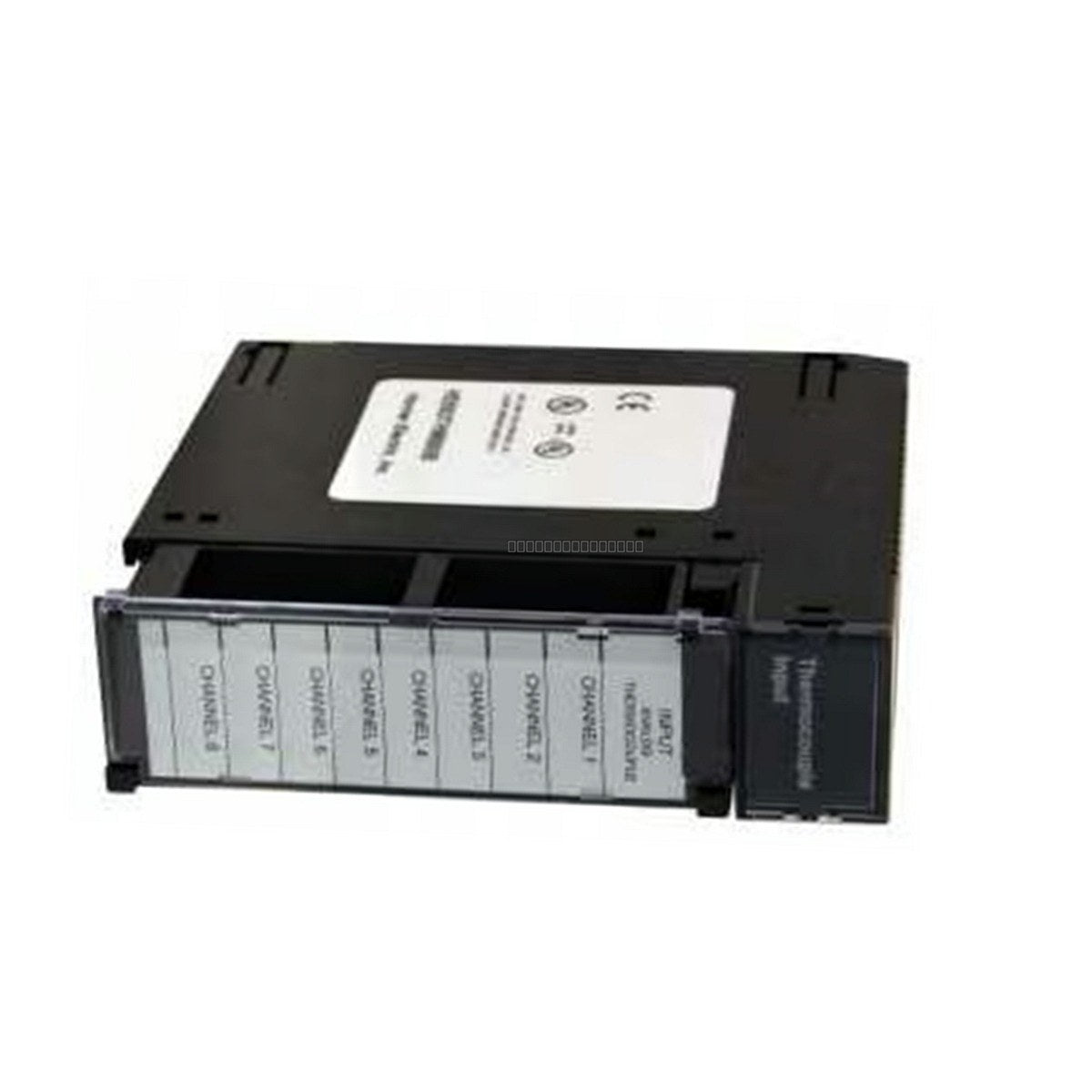

Módulo de entrada de termopares General Electric HE693THM889 Series 90-30

El General Electric HE693THM889 es un módulo de entrada de termopar de 8 canales de alto rendimiento diseñado para la integración con los sistemas de Controladores Lógicos Programables (PLC) de la Serie 90-30. Este módulo proporciona capacidades precisas de monitoreo de temperatura, soportando una amplia gama de tipos de termopares para satisfacer diversos requisitos de control de procesos industriales.

Características

• Capacidad de entrada de termopar de 8 canales.
• Soporta múltiples tipos de termopares: J, K, N, T, E, R y S.
• Alta impedancia de entrada (>20 Mohms) para minimizar la carga de la señal.
• Tiempo de conversión A/D rápido de 5 milisegundos.
• Aislamiento galvánico entre las señales del lado del campo y el backplane del PLC para mitigar los bucles de tierra.
• Resolución de 0.5 °C para una retroalimentación precisa del proceso.

Aplicaciones

• Monitoreo de temperatura multipunto en vasos de reacción químicos y farmacéuticos.
• Control de hornos de procesamiento de alimentos, pasteurización y monitoreo de sondas osmóticas.
• Retroalimentación de temperatura en tiempo real para hornos industriales, tanques de enfriamiento y líneas de tratamiento térmico.
• Control de la sección de calentamiento para máquinas de moldeo por inyección y extrusoras.

Especificaciones Técnicas

Directrices de Instalación

• Asegúrese de que el sistema PLC esté apagado antes de insertar o retirar el módulo del rack.
• Utilice cable de extensión de termopar blindado para minimizar la interferencia electromagnética (EMI) en entornos industriales.
• Mantenga las prácticas de conexión a tierra adecuadas para los sensores de termopar para evitar bucles de tierra, utilizando las características de aislamiento galvánico del módulo.
• Asegure una ventilación adecuada dentro del gabinete para mantener las temperaturas ambiente dentro del rango de operación de 0 a 60 °C.
• Manipule el módulo utilizando prácticas seguras contra descargas electrostáticas (ESD) para evitar daños a los circuitos internos sensibles.

Preguntas Frecuentes

¿Qué es el HE693THM889?

El HE693THM889 es un módulo de entrada de termopar diseñado para la plataforma PLC GE Serie 90-30, utilizado para convertir señales analógicas de temperatura en datos digitales para el control de procesos.

¿Este módulo requiere alimentación externa?

El módulo consume 70mA del backplane de 5VCC y 60mA de una fuente de relé de 24V. Asegúrese de que el presupuesto de energía de su rack Serie 90-30 pueda acomodar estos requisitos.

¿Cuál es el beneficio de la alta impedancia de entrada?

La alta impedancia de entrada (>20 Mohms) asegura que el módulo no cargue la señal del termopar, lo cual es crítico para mantener la precisión de la medición, especialmente cuando se utilizan cables largos.
