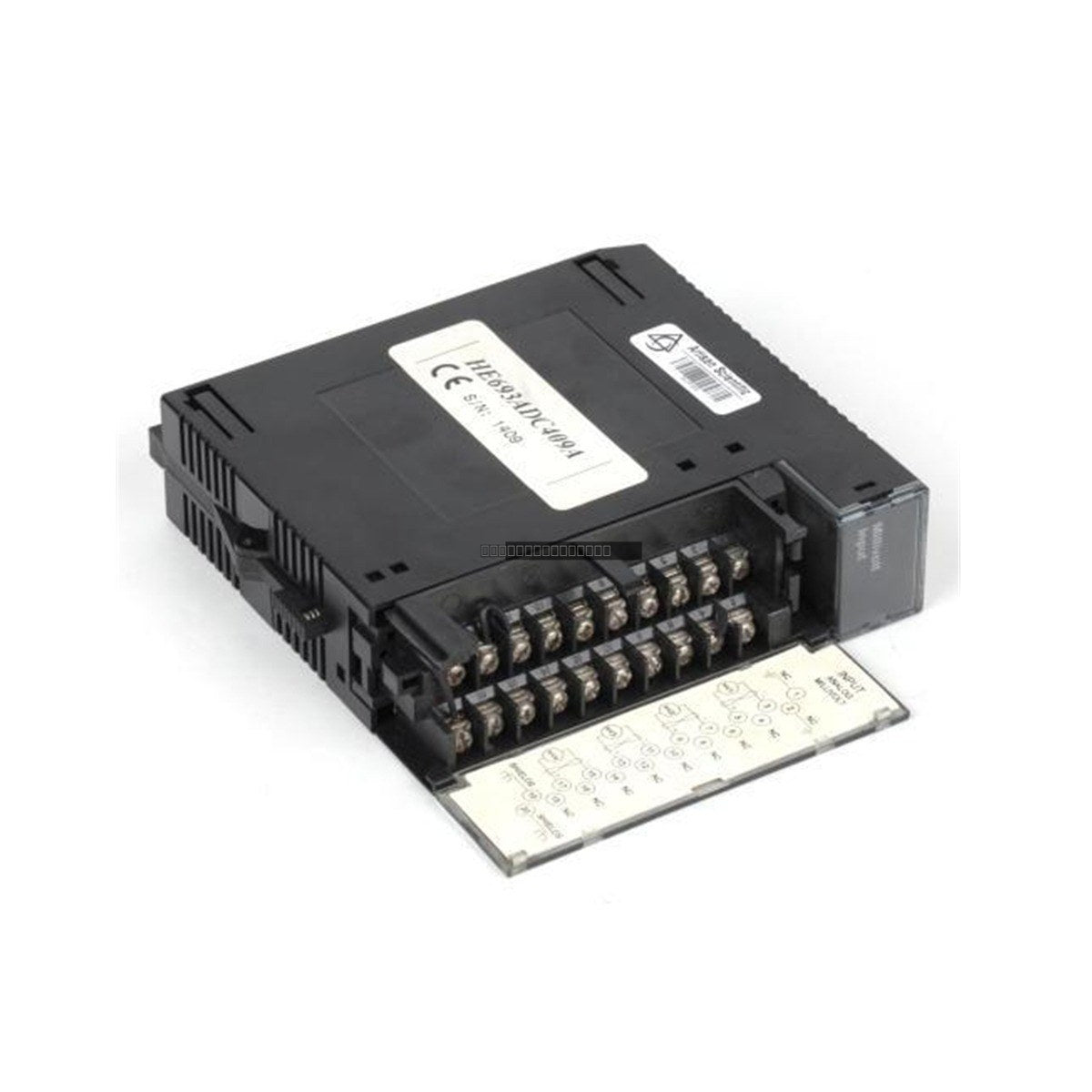

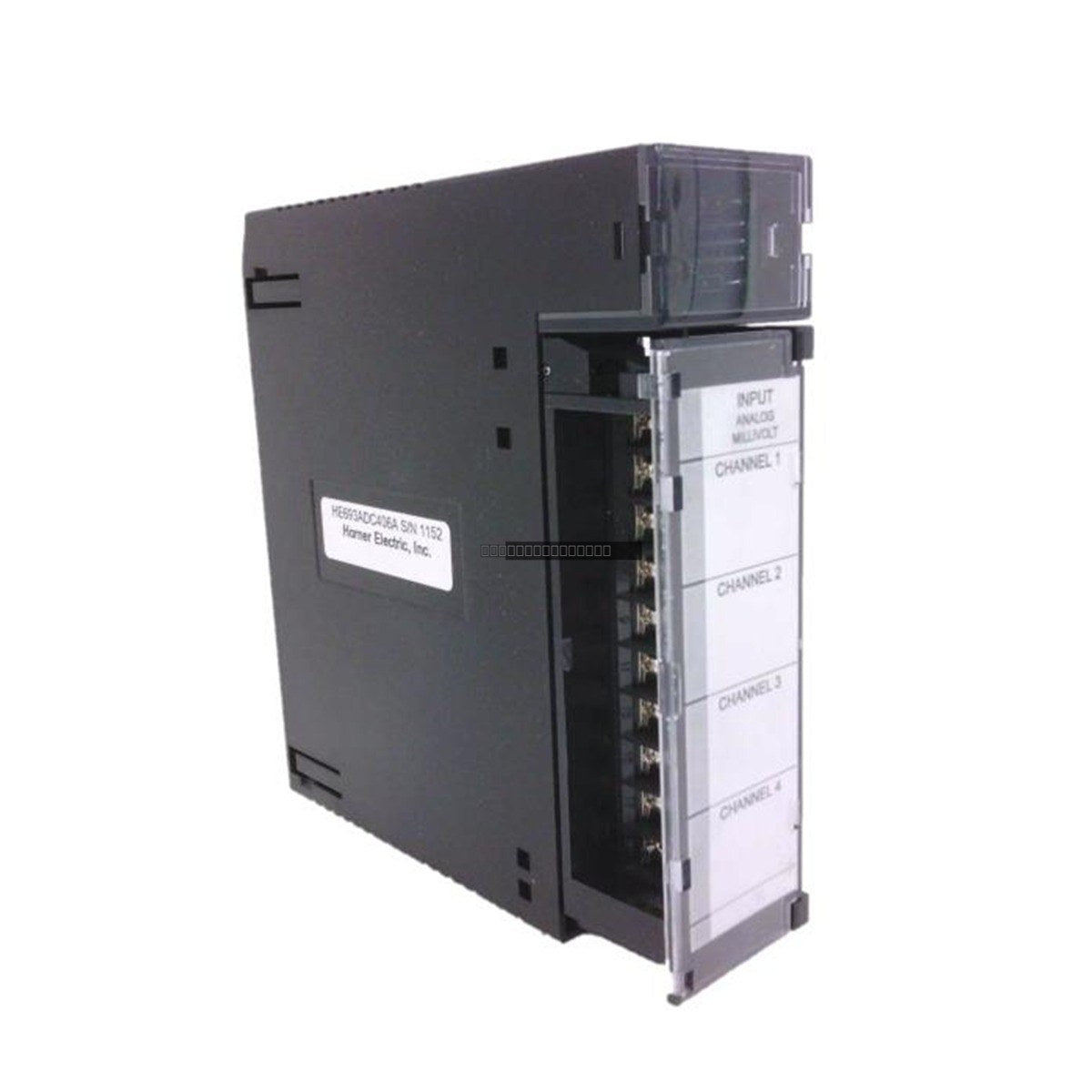

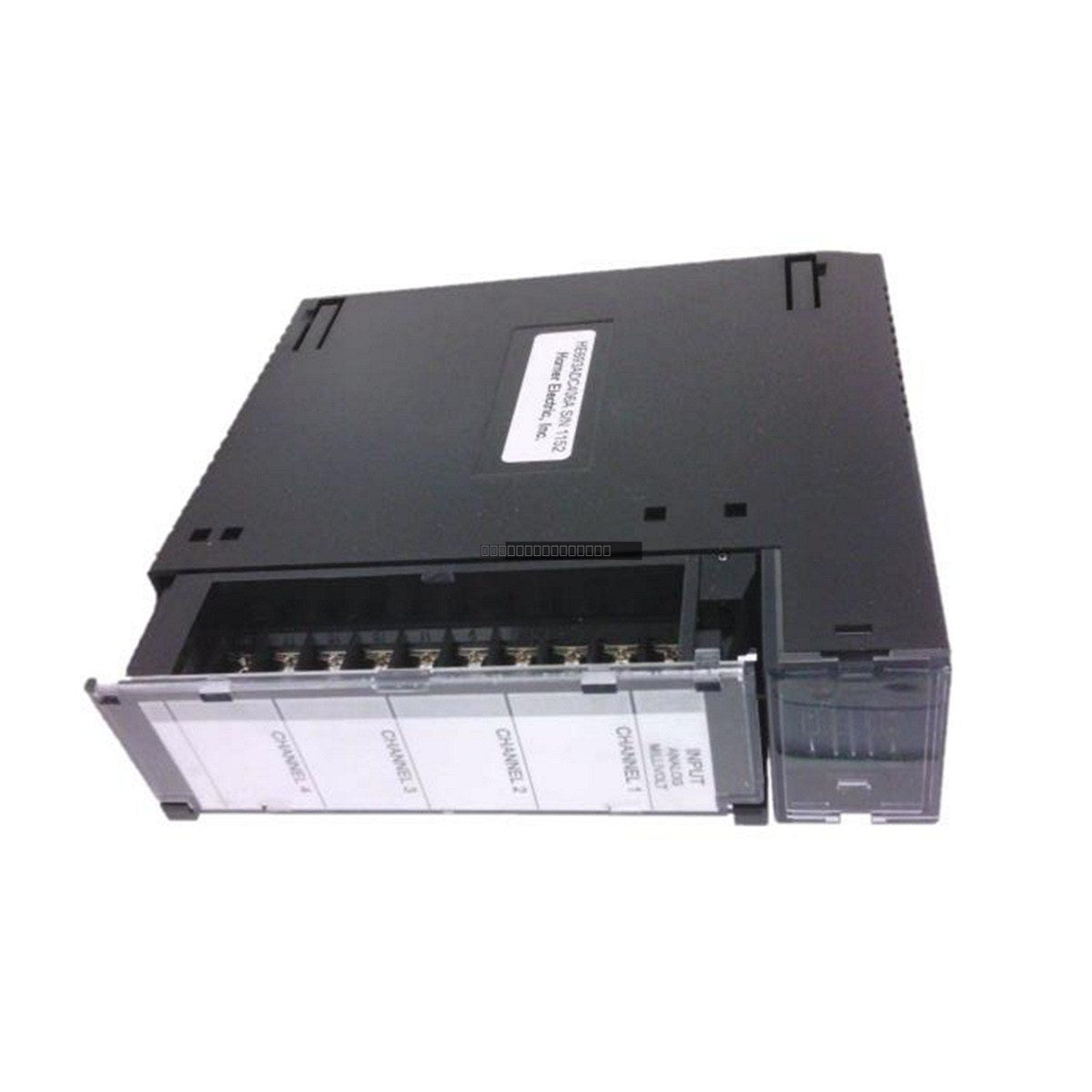

Módulo de entrada de milivoltios GE FANUC HE693ADC409

El HE693ADC409 es un módulo de entrada de milivoltios de alta precisión diseñado para una perfecta integración con los sistemas de control de PLC. Al permitir la conexión directa de señales de nivel de milivoltios —como extensómetros de puente y células de carga—, este módulo elimina la necesidad de transductores externos o acondicionadores de señal. Diseñado para entornos industriales exigentes, como la automatización de procesos, los sistemas de pesaje y la fabricación, la unidad realiza una conversión analógica-digital de alta velocidad con una resolución de 14 bits. El módulo cuenta con filtrado digital integrado para mantener la integridad de la señal en entornos con ruido eléctrico, lo que reduce significativamente los errores de instrumentación y previene costosos tiempos de inactividad del sistema.

Procesamiento de la señal y configuración del hardware

El módulo funciona a través de cuatro canales independientes, cada uno capaz de rangos de entrada configurables a +/- 25 mVcc, +/- 50 mVcc o +/- 100 mVcc. La configuración se realiza directamente a través de software o un programador portátil, lo que permite una implementación rápida. Internamente, el dispositivo utiliza un convertidor A/D integrador para garantizar un alto rechazo de ruido. La arquitectura soporta un amplio rango de modo común de +/- 12 Vcc, lo que garantiza la estabilidad durante la medición de señales diferenciales. La conectividad se gestiona a través de una regleta de terminales de 20 pines extraíble en campo, lo que simplifica el mantenimiento y garantiza una rápida sustitución del módulo sin necesidad de desconectar el cableado de campo permanente.

Características

• Cuatro canales de entrada independientes y configurables por software.
• Conversión analógica-digital de alta resolución de 14 bits.
• Filtrado digital integrado para un rechazo de ruido superior en entornos industriales.
• Interfaz directa para sensores de bajo nivel como células de carga y extensómetros.
• Bloque de terminales extraíble en campo para un mantenimiento y gestión del cableado eficientes.

Especificaciones técnicas

Directrices de instalación

• Asegúrese de que la alimentación del rack del PLC esté desconectada antes de insertar o retirar el módulo.
• Utilice cableado de par trenzado blindado para todas las entradas de señal de milivoltios para minimizar la interferencia electromagnética.
• Conecte a tierra los blindajes de los cables en el extremo de la fuente para evitar bucles de tierra.
• Verifique que el bloque de terminales esté firmemente asentado y bloqueado en la carcasa del módulo.
• Mantenga una ventilación adecuada dentro del gabinete para asegurar que el módulo funcione dentro del rango de temperatura de 0 a 60 grados C.
• Evite tender cables de señal en paralelo con líneas de alimentación de CA de alto voltaje.

Preguntas frecuentes

¿Qué tipo de sensores se pueden conectar al HE693ADC409?

Este módulo está diseñado específicamente para señales de milivoltios de bajo nivel, lo que lo hace ideal para la conexión directa a extensómetros, células de carga y otros transductores de tipo puente sin necesidad de acondicionamiento de señal externo.

¿Cómo se configura el módulo?

El módulo se configura a través de software o un programador portátil compatible, lo que permite una fácil selección de rangos de entrada y parámetros operativos.

¿El módulo requiere alimentación externa?

El módulo extrae su energía de funcionamiento directamente del backplane del PLC (100 mA a 5 Vcc).
