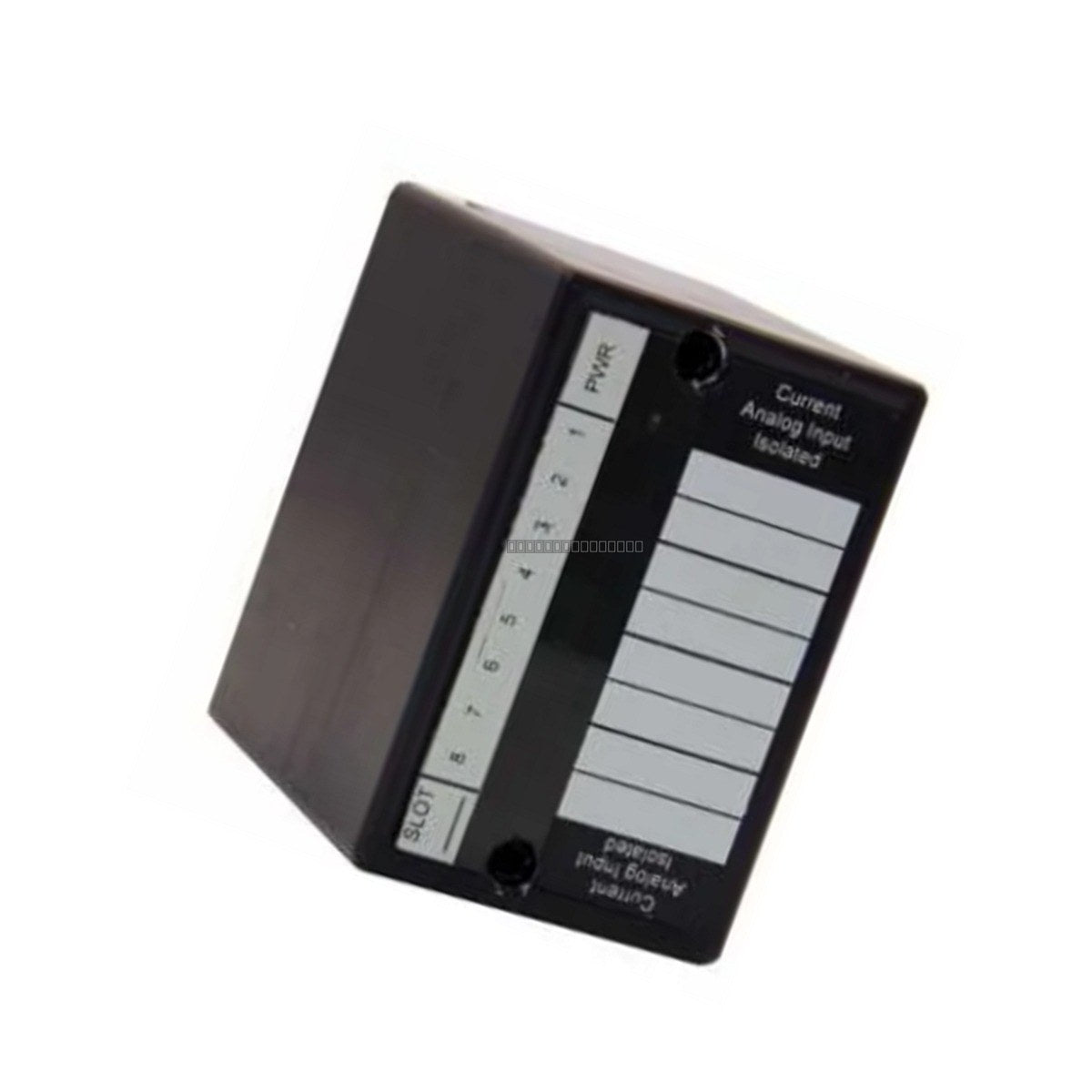

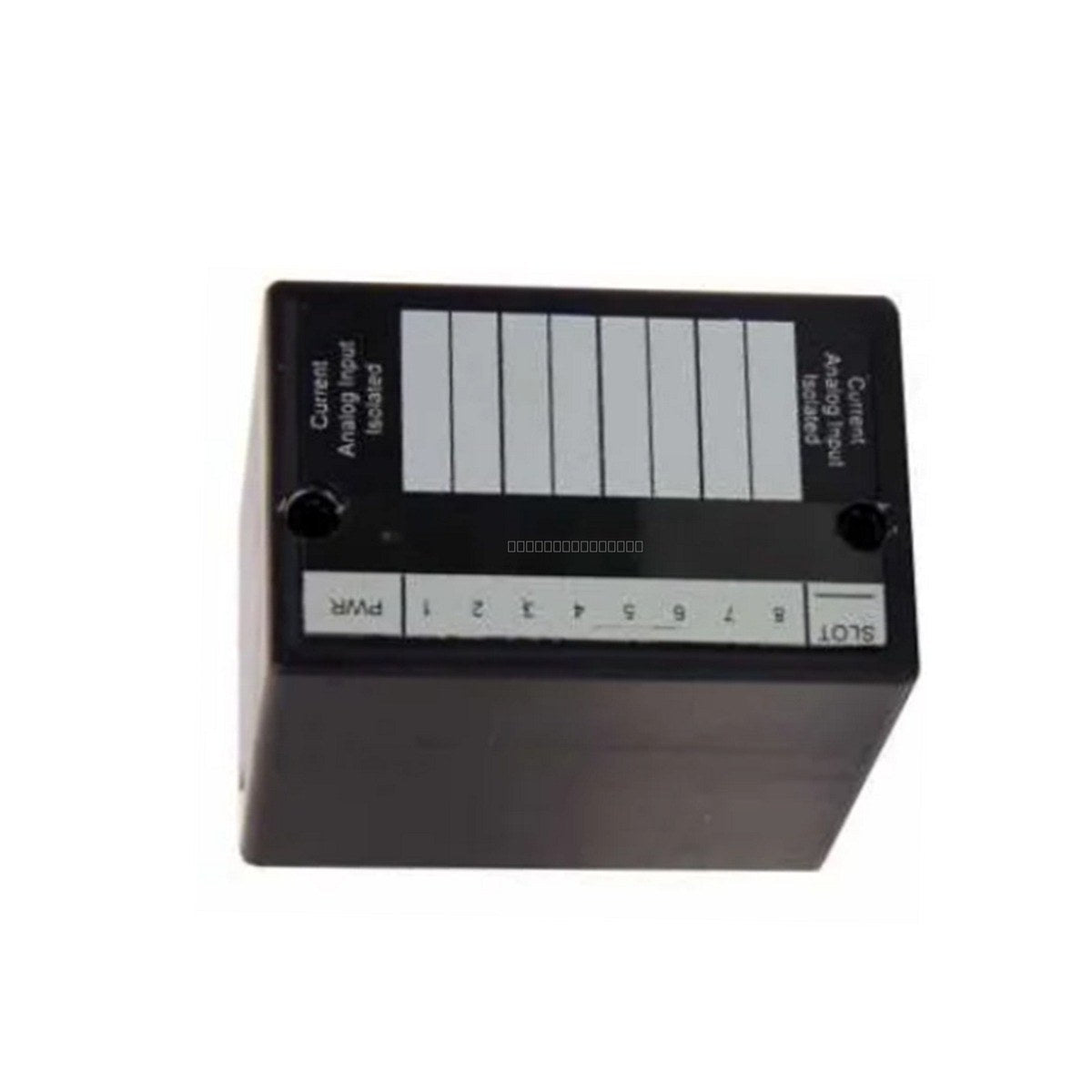

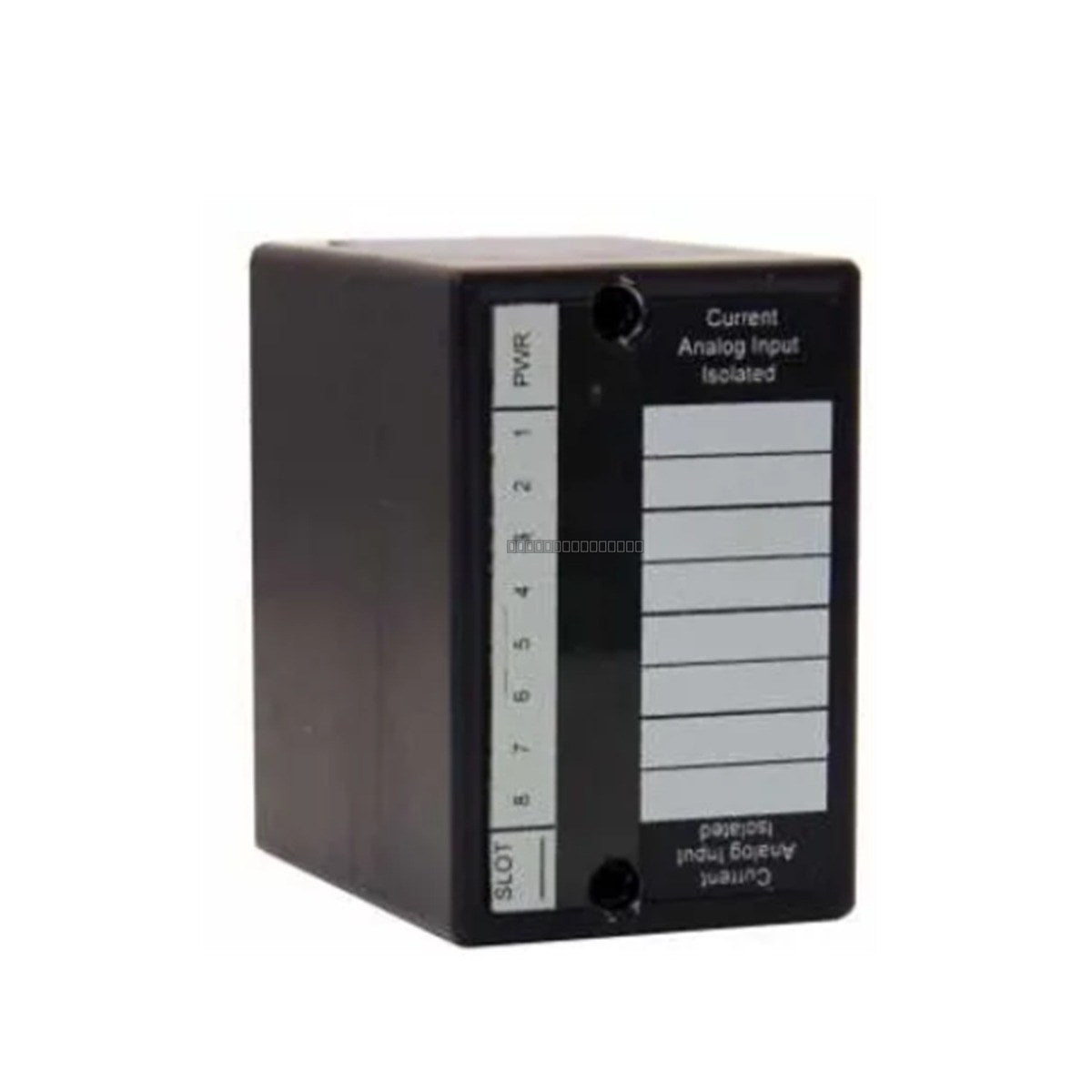

El HE670ADC840 es un módulo de entrada analógica aislado de 8 canales diseñado para el sistema GE Fanuc Field Control. Este módulo proporciona una conversión de señal de alta precisión, transformando entradas de bucle de corriente de 4-20mA en valores digitales de 12 bits para su procesamiento por la Unidad de Interfaz de Bus (BIU). Diseñado para entornos industriales, presenta un robusto aislamiento eléctrico para proteger los componentes sensibles del backplane del ruido eléctrico y las sobretensiones del lado de campo.
Características
Capacidad de entrada analógica de 8 canales de 4-20mA.
Resolución de 12 bits para un monitoreo preciso de la señal.
Altos niveles de aislamiento: 400VCC de canal a canal y 1.000VCC de canal a bus.
Compatible con bases de E/S Field Control estándar para una terminación flexible.
Admite intercambio en caliente en hardware de Revisión C y superior.
Impedancia de entrada de 100 ohmios.
Aplicaciones
Este módulo está diseñado para su uso en sistemas de E/S distribuidos donde las variables de proceso analógicas (como transmisores de presión, caudal o temperatura) deben interactuar con un PLC o sistema de control. Su alto aislamiento lo hace adecuado para entornos con ruido eléctrico significativo o posibles bucles de tierra.
Especificaciones Técnicas
Modelo
HE670ADC840
Canales
8
Rango de entrada
4-20mA
Resolución
12 bits
Impedancia de entrada
100 ohmios
Aislamiento de canal a canal
400VCC
Aislamiento de canal a bus
1.000VCC
Consumo de energía
130mA (desde el backplane)
Temperatura de funcionamiento
0 a 75 °C
Humedad relativa
5% a 95%, sin condensación
Pautas de Instalación
Asegúrese de que la alimentación del sistema esté desconectada antes de instalar o retirar el módulo, a menos que realice un intercambio en caliente en una revisión compatible.
Monte el módulo de forma segura en la base de E/S de Field Control designada.
Utilice cableado de par trenzado blindado para todas las entradas analógicas a fin de minimizar la interferencia EMI/RFI.
Asegure una conexión a tierra adecuada de la base de E/S al bus de tierra del sistema para mantener la integridad del aislamiento.
Evite tender cables de señal en paralelo con líneas de alimentación de alto voltaje.
Verifique que el módulo esté completamente encajado en la base para garantizar una comunicación fiable con el backplane.
Preguntas frecuentes
¿Qué es el HE670ADC840?
Es un módulo de entrada analógica aislado de 4-20mA para Field Control, con 8 canales y una resolución de 12 bits.
¿Cuál es el consumo de energía del HE670ADC840?
El módulo requiere 130mA, que se suministran desde el backplane.
¿Cuál es el rango de temperatura de funcionamiento?
El módulo funciona a temperaturas que oscilan entre 0 y 75 °C.
