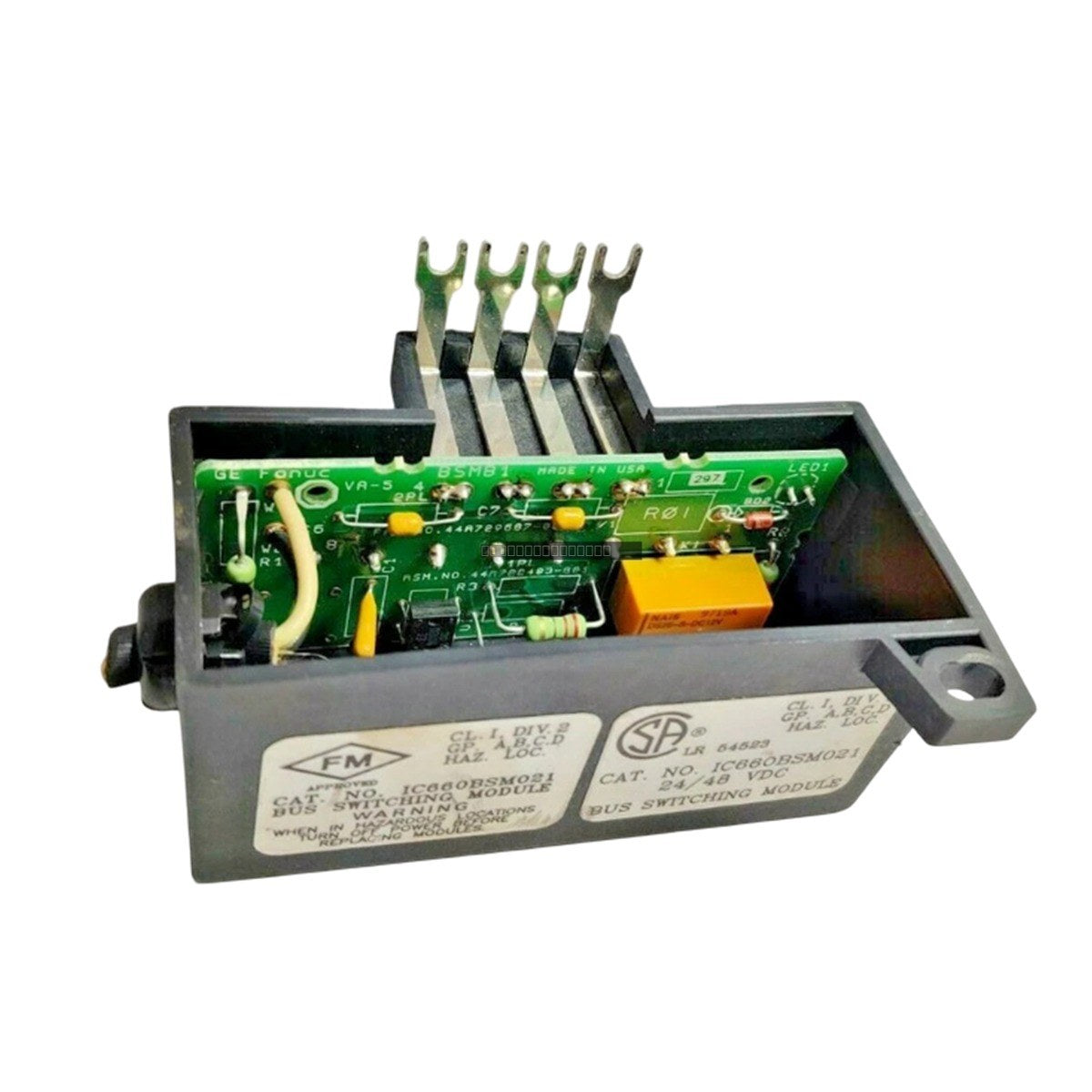

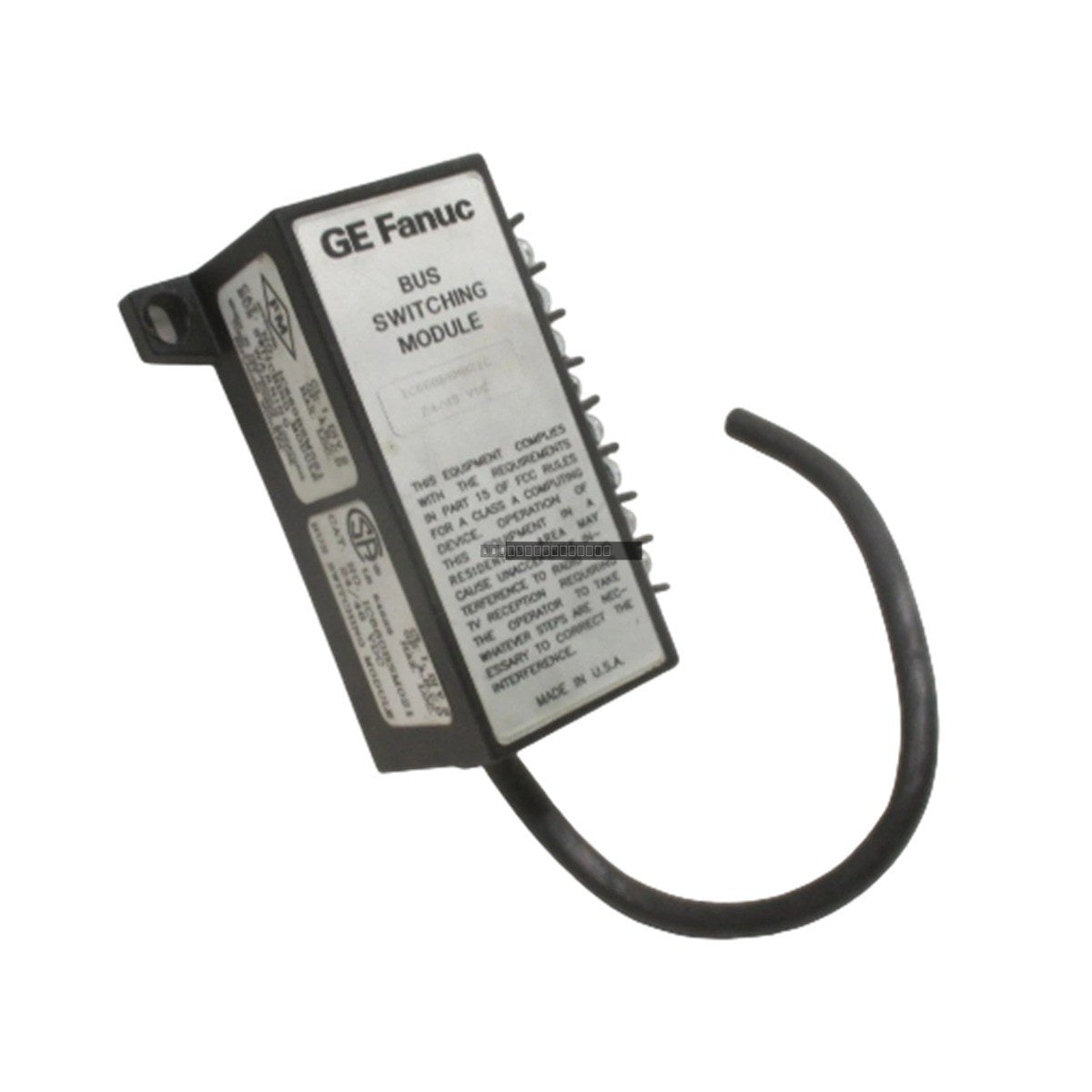

El General Electric IC660BSM021 es un Módulo de Conmutación de Bus (BSM) Genius I/O de 24/48 VCC diseñado para mejorar la fiabilidad de la comunicación en sistemas de automatización industrial. Permite que los bloques Genius I/O se interconecten con dos buses seriales independientes simultáneamente, proporcionando una ruta de comunicación redundante en caso de fallo del bus principal.
Características
Conecta los bloques Genius I/O a cables de comunicación duales.
Admite hasta 8 bloques de E/S discretas o analógicas por BSM.
El diseño escalable del sistema permite hasta 30 bloques de E/S en una única configuración de bus dual utilizando múltiples BSM.
Controlado por un bloque Genius I/O; puede forzarse o no forzarse a través de la CPU o el monitor portátil.
Indicador LED integrado para el estado del bus activo.
Por defecto, vuelve automáticamente al Bus A cuando se desenergiza.
Aplicaciones
Líneas de montaje y pintura de automóviles.
Sistemas de control de generación de energía que requieren alta disponibilidad.
Plantas de tratamiento de agua y procesamiento químico.
Entornos de fundición de acero y aluminio.
Exploración de petróleo y gas y sistemas de apagado de alta integridad.
Especificaciones Técnicas
Modelo
IC660BSM021
Tensión de funcionamiento
18 a 56 VCC
Consumo máximo de corriente
60 mA a 48 VCC
Capacidad de E/S
Hasta 8 bloques discretos/analógicos
Tiempo de conmutación
Menos de 20 ms
Configuración
Monitor de mano o CPU
Código arancelario
8537101190
Pautas de instalación
Asegúrese de que el sistema esté apagado antes de instalar o retirar el BSM.
Monte el módulo en un lugar que permita una ventilación adecuada y acceso al LED de estado.
Utilice cables blindados para las conexiones del bus serie para minimizar la interferencia EMI.
Verifique que el BSM esté configurado correctamente a través de la CPU o el monitor de mano antes de la puesta en marcha.
Asegure una conexión a tierra adecuada del sistema de E/S para mantener la integridad de la señal.
Preguntas frecuentes
¿Cuál es la función principal del IC660BSM021?
El IC660BSM021 se utiliza para conectar bloques Genius I/O a una configuración de bus dual. Si un bus de comunicación falla, el BSM permite que el sistema cambie al bus de respaldo para mantener la continuidad operativa.
¿Cuántos bloques de E/S puede manejar un BSM?
Un solo módulo IC660BSM021 puede conectar hasta ocho (8) bloques Genius I/O discretos o analógicos a un bus dual.
¿Qué ocurre si el módulo se desenergiza?
En su estado predeterminado, cuando se desenergiza, el módulo conecta automáticamente los bloques de E/S al Bus A.
