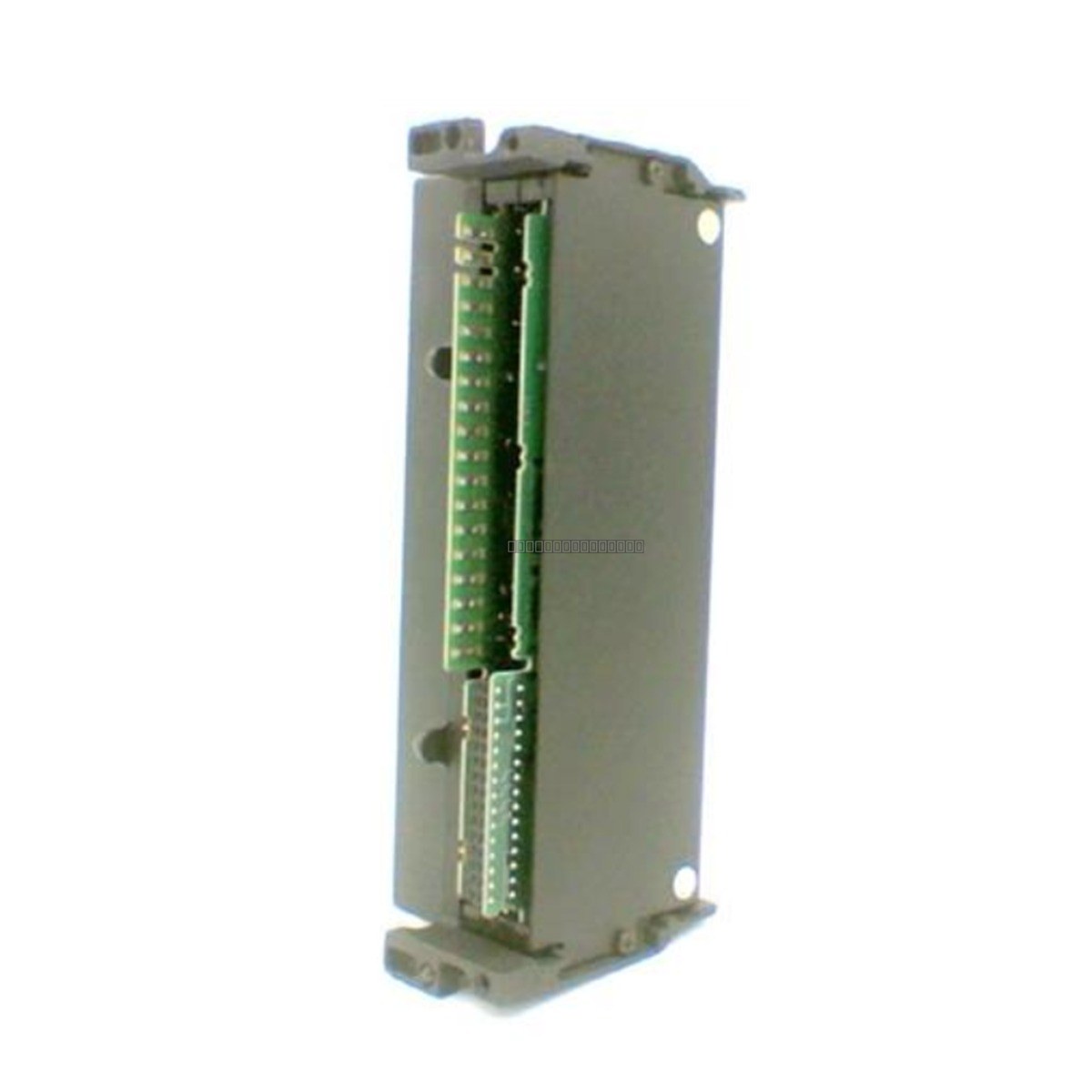

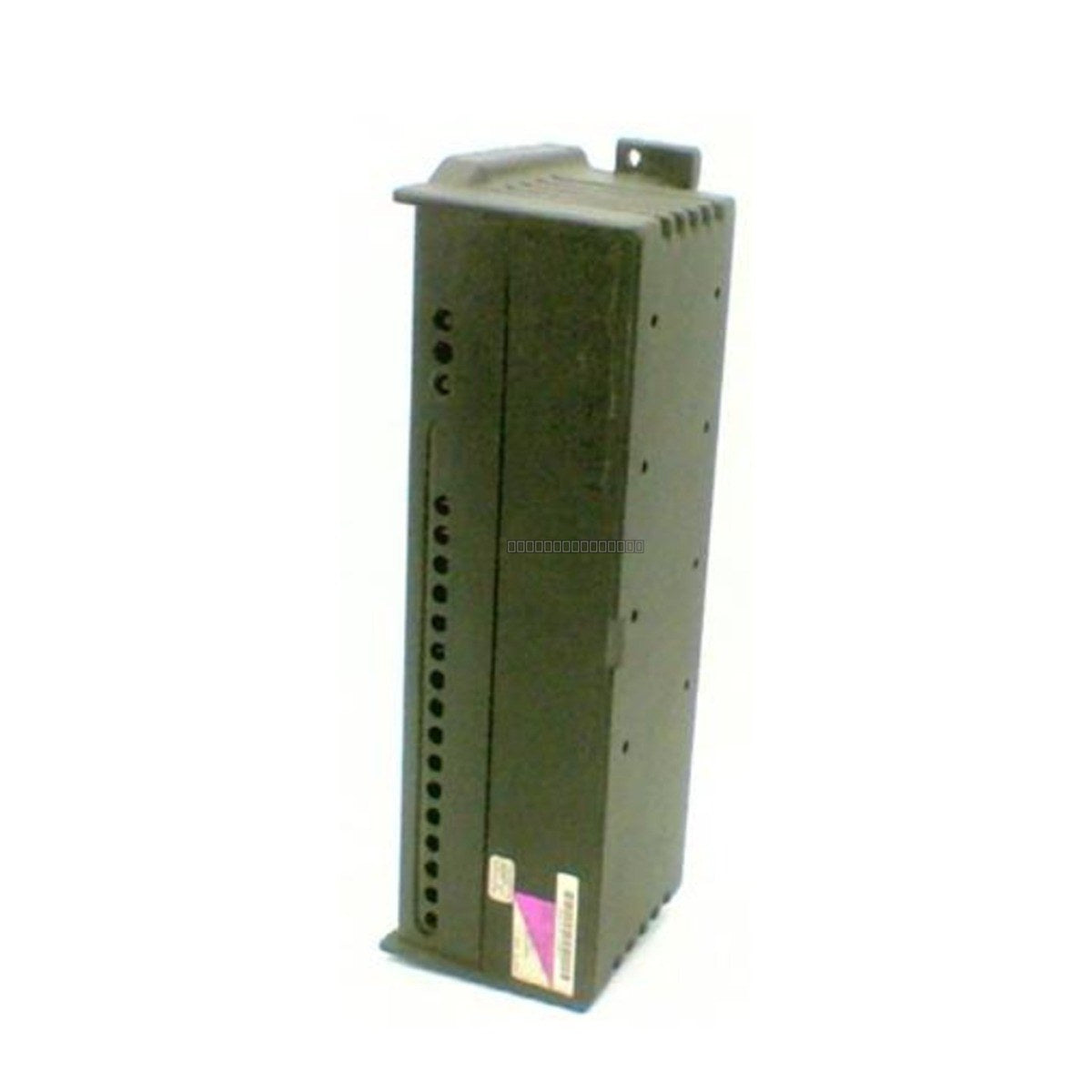

El General Electric IC660EBA101 es un Ensamblaje Electrónico de alto rendimiento diseñado para el sistema de bloques Genius I/O. Este módulo proporciona un procesamiento de señal de entrada confiable y comunicación dentro de redes de control industrial, utilizando el protocolo Genius establecido para una integración perfecta en las arquitecturas de automatización de GE.
Características
Diseñado para la serie de bloques Genius I/O.
Cuenta con 6 entradas discretas organizadas en 3 grupos aislados.
Diagnóstico LED integrado que incluye 1 LED de estado de unidad y 1 LED de estado de entrada.
Aislamiento robusto: 1500 V rms de aislamiento grupo a grupo y bloque a bloque.
Frecuencias de actualización de entrada configurables de 400, 800 o 1600 ms.
Admite amplios rangos de fuente de alimentación para aplicaciones de CA y CC.
Especificaciones Técnicas
Modelo
IC660EBA101
Fabricante
General Electric
Configuración de entrada
6 entradas en 3 grupos aislados
Tensión de alimentación de CA
93-132 VCA (47-63 Hz)
Tensión de alimentación de CC
105-145 VCC (10% de rizado)
Aislamiento
1500 V rms
Disipación de calor
7 Watts
Temperatura de funcionamiento
0 a 60 grados C
Temperatura de almacenamiento
-40 a 100 grados C
Pautas de instalación
Asegúrese de que la alimentación del sistema esté desconectada antes de instalar o quitar el conjunto electrónico de la base del bloque de E/S.
Verifique que la tensión de alimentación coincida con el rango especificado (93-132 VCA o 105-145 VCC) para evitar daños.
Mantenga una ventilación adecuada dentro del gabinete para acomodar la disipación de calor de 7W.
Siga los procedimientos estándar de manipulación de ESD (descarga electrostática) al tocar los componentes internos.
Asegúrese de que todo el cableado esté terminado de forma segura y de que se mantengan las barreras de aislamiento entre los grupos de entrada.
Preguntas frecuentes
¿Cuál es la función principal del IC660EBA101?
El IC660EBA101 es un ensamblaje electrónico para un bloque de E/S Genius, utilizado para interconectar señales de entrada de campo con una red de control basada en Genius.
¿Cuál es la clasificación de aislamiento para este módulo?
El módulo proporciona un aislamiento de 1500 V rms entre grupos y de bloque a bloque, lo que garantiza la integridad de la señal y la protección contra el ruido eléctrico.
¿Puede este módulo funcionar con alimentación de CC?
Sí, el módulo está diseñado para funcionar con un rango de tensión de alimentación de CC de 105-145 VCC con hasta un 10% de rizado.
