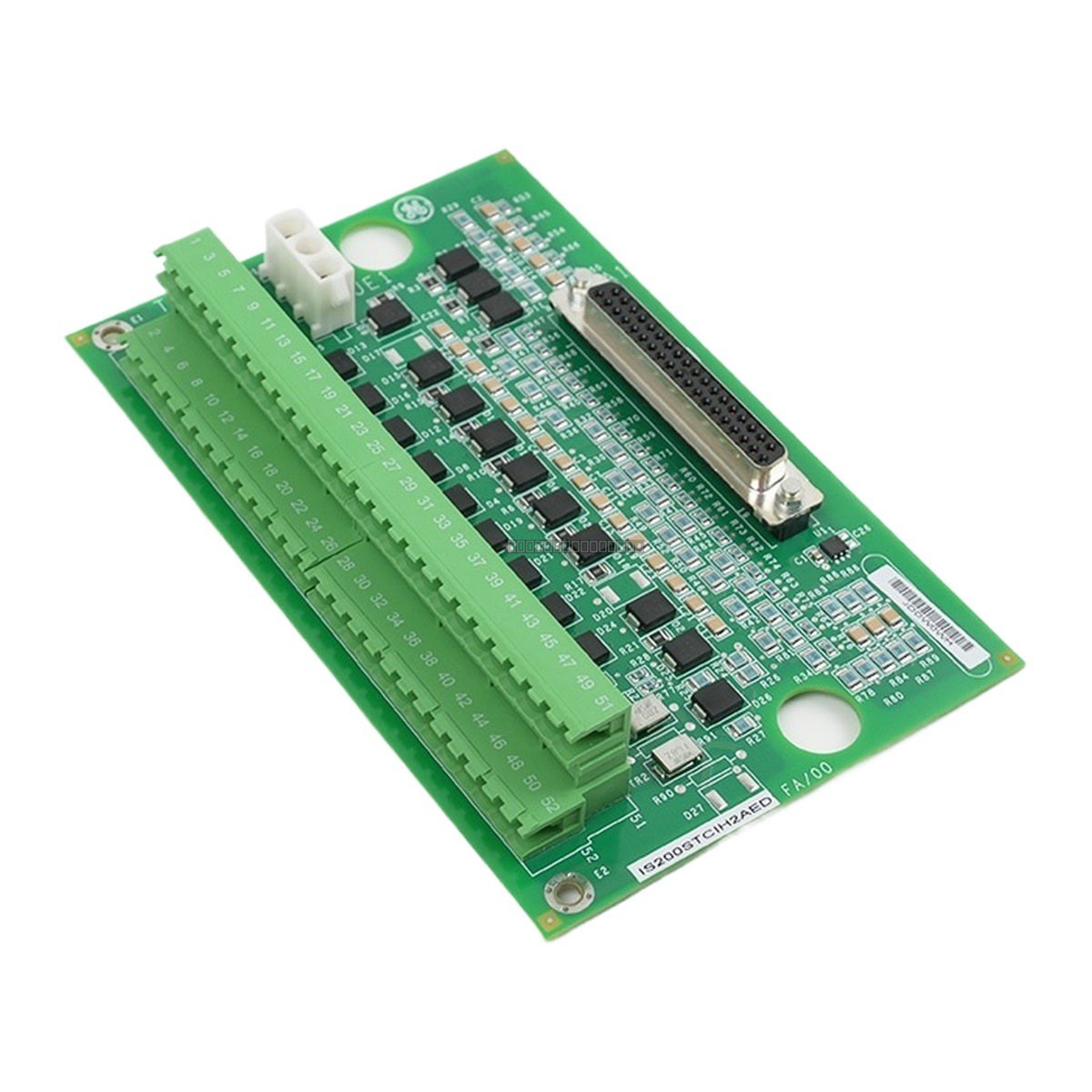

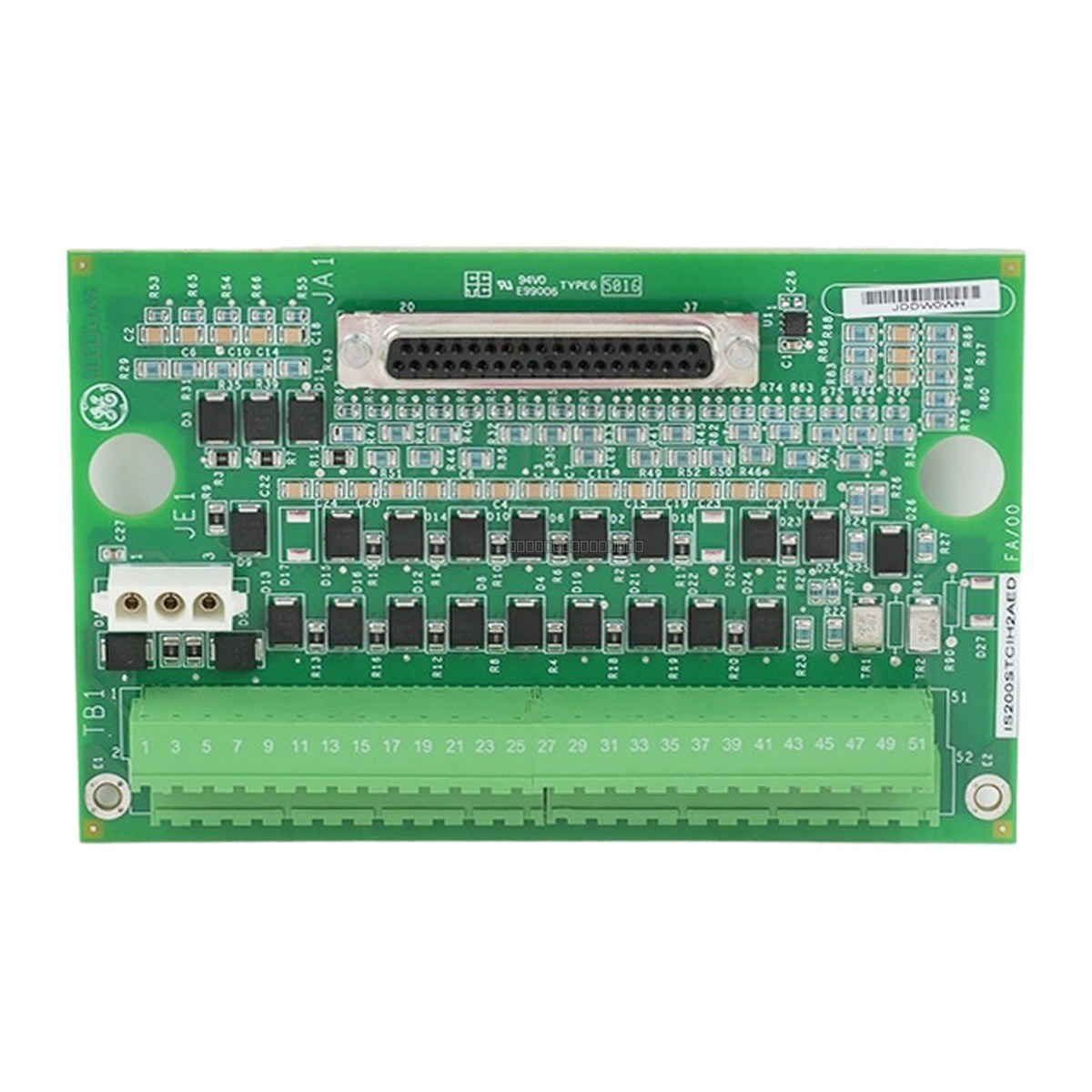

Tarjeta de terminales de entrada de contacto Simplex Mark VIe IS200STCIH2AED de General Electric

El GE IS200STCIH2AED es una placa de terminales de entrada de contacto simple diseñada para las plataformas de control de turbinas Mark VIe y Mark VIeS. Este módulo de interfaz sirve como punto de conexión de campo, aceptando 24 entradas de contacto discretas de dispositivos externos como relés, interruptores y sensores de límite. Está diseñado para acondicionar y filtrar estas señales antes de que sean procesadas por un paquete de E/S PAIC compatible.

Características

• Diseñado para arquitecturas de control simple en sistemas Mark VIe/VIeS.
• Soporta voltajes de excitación externos de 24 VDC, 48 VDC y 125 VDC.
• Supresión de sobretensiones integrada y filtrado de ruido de alta frecuencia para la integridad de la señal.
• Utiliza fusibles poliméricos reajustables (PTC) para protección contra sobrecorriente.
• Compatible con paquetes de E/S PAIC a través de una interfaz de conector tipo D.
• Diseño compacto adecuado para montaje en carril DIN o en panel plano.

Aplicaciones

• Sistemas de control de turbinas de gas y vapor.
• Monitorización y protección de grupos electrógenos.
• Lógica de control del equilibrio de la planta (BOP).
• Monitorización del estado de la línea de producción crítica y retroalimentación de alarmas.

Especificaciones técnicas

Directrices de instalación

• Asegúrese de que la alimentación del sistema de control esté desconectada antes de instalar o retirar la placa de terminales.
• La placa se monta típicamente en un soporte de chapa, que luego se fija a un carril DIN estándar.
• Utilice cables blindados para las entradas de campo para minimizar las interferencias EMI/RFI en entornos industriales con alto ruido.
• Verifique que el voltaje de excitación externo coincida con el rango de entrada configurado para evitar daños en los circuitos de detección.
• Mantenga un espacio adecuado alrededor del módulo para asegurar un flujo de aire y una refrigeración adecuados.

Preguntas frecuentes

¿Cuál es la función principal del IS200STCIH2AED?

Actúa como una placa de terminales para el sistema Mark VIe, proporcionando acondicionamiento de señal y protección contra sobretensiones para hasta 24 entradas de contacto antes de que sean digitalizadas por el paquete de E/S.

¿Esta placa incluye el paquete de E/S?

No, el IS200STCIH2AED es solo una placa de terminales. Requiere un paquete de E/S PAIC separado, que se conecta a la placa a través de un conector tipo D.

¿Cómo funcionan los fusibles reajustables?

La placa utiliza fusibles PTC (coeficiente de temperatura positivo). Si una falla hace que la corriente exceda 0.5A, el fusible limita la corriente; una vez que se elimina la falla, el dispositivo se enfría y se reinicia automáticamente, sin necesidad de reemplazo manual.
