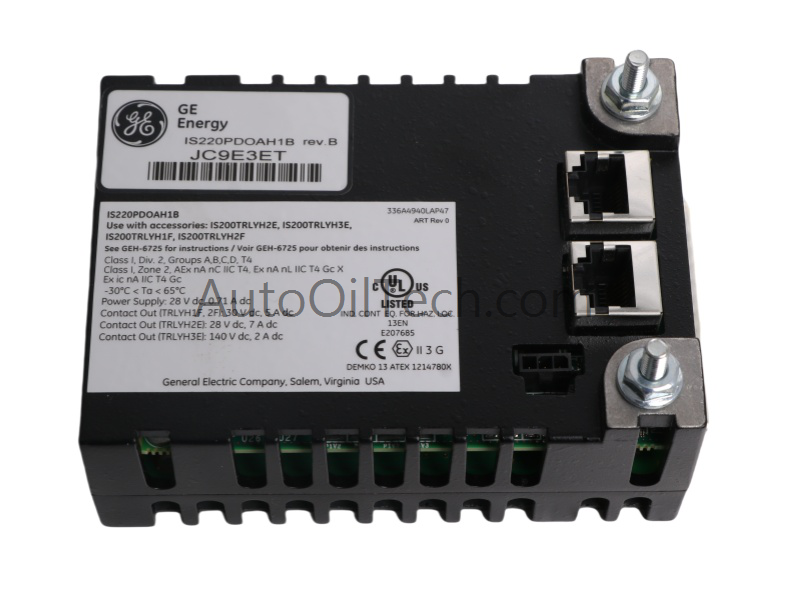

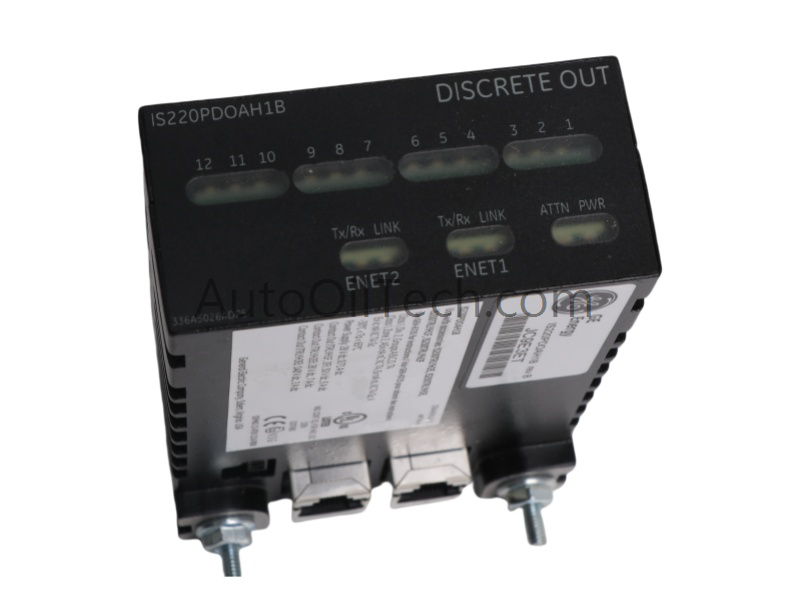

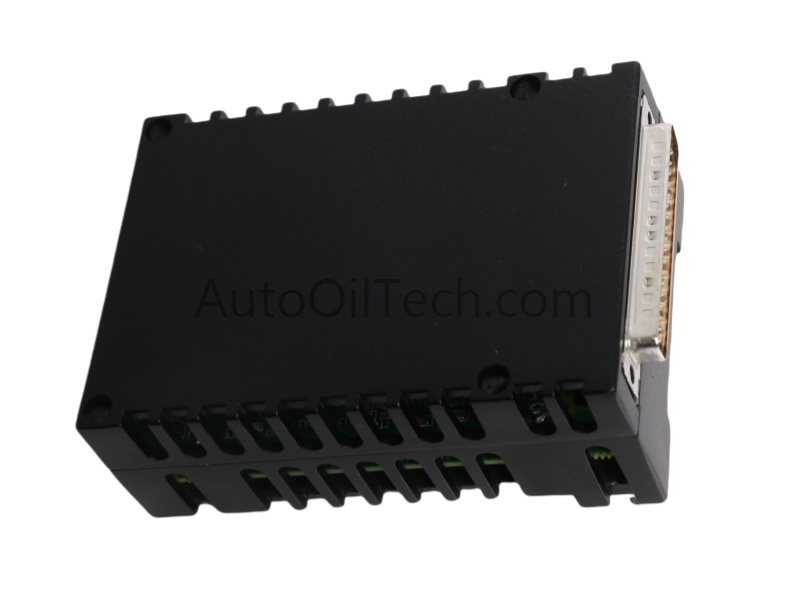

La placa de terminales de relé de conector GE IS220PDOAH1BC es un módulo de E/S de salida discreta para la serie Mark VIe. Proporciona un control preciso y una conmutación fiable para sistemas de control distribuido de turbinas de gas, integrándose a la perfección con la arquitectura SPEEDTRONIC de GE.
Especificacionestécnicas
Parámetro
Valor
Númerode modelo
IS220PDOAH1BC
Tipode módulo
Placade terminalesdel relédel conector
Fabricante
GE
Gamade productos
MarcoVI
Condición
Paraestrenar
Dimensiones
24,5×18,5×8cm
Peso
0,38kilogramos
CódigoHS
8537101190
Sistema
DCS
Origen
EE.UU
Plazode entrega
Enstock
Cantidad mínima de pedido
1
Estadodel ciclo de vida
Activo
Serviciode comunicación
EnrutadorEthernet
Descripciónfuncional
El IS220PDOAH1BC cuenta con una placa de procesador y una placa de adquisición optimizadas para funciones de salida discreta. Admite 16 canales de fuente con salidas MOSFET de estado sólido, operando a 24 VCC (±10 %) con un consumo máximo de 5 W.
Capacidad de corriente: 0,5 A continuos por canal, 2 A pico
Rango de voltaje de carga: 12–48 VCC
Aislamiento: 1500 V CA para un funcionamiento seguro
Diagnóstico: Indicadores LED y puerto infrarrojo para diagnóstico serial local
Conector: Interfaz de pines DC‑37 a placas de terminales
Confiabilidadindustrial
El IS220PDOAH1BC está diseñado para entornos hostiles:
Temperatura de funcionamiento: -40 °C a +70 °C
Temperatura de almacenamiento: -50 °C a +85 °C
Tolerancia a la humedad: 5–95 % HR sin condensación
Resistencia a la vibración: 5–500 Hz a 2G
Aplicacionesycompatibilidad
El GE IS220PDOAH1BC es ideal para el control de turbinas de gas, sistemas de control distribuido y automatización industrial que requieren una gestión robusta de salidas discretas. Su combinación de salidas MOSFET, diagnóstico y compatibilidad con redundancia lo convierte en un componente esencial para las instalaciones modernas Mark VIe.
