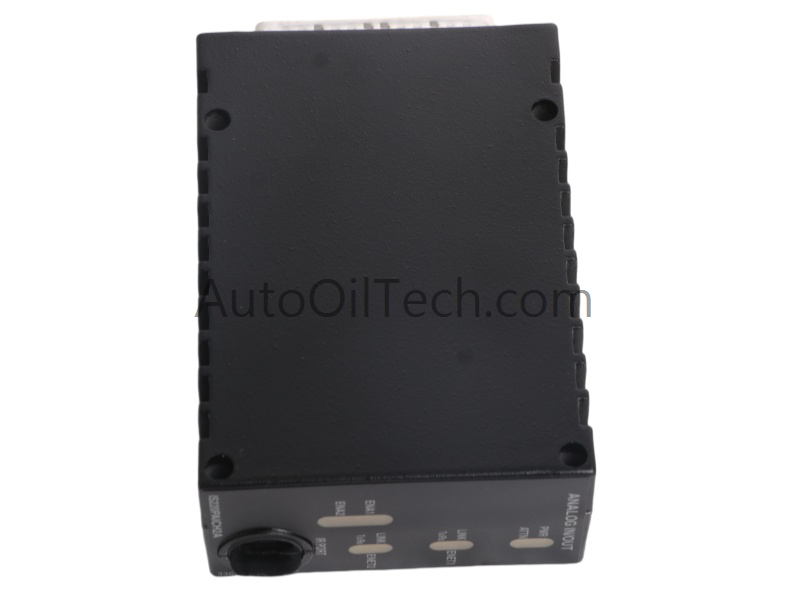

Módulo de E/S analógicas IS220PAICH2A de General Electric

Descripción general

El módulo de E/S analógicas IS220PAICH2A de General Electric es compatible con los sistemas de control de turbinas Mark VIe y VIeS, con procesamiento flexible de señales analógicas y comunicación estable en tiempo real. Este módulo se monta directamente en placas de terminales analógicas y ofrece un rendimiento fiable en entornos exigentes de control de procesos y turbinas.

Diseño funcional

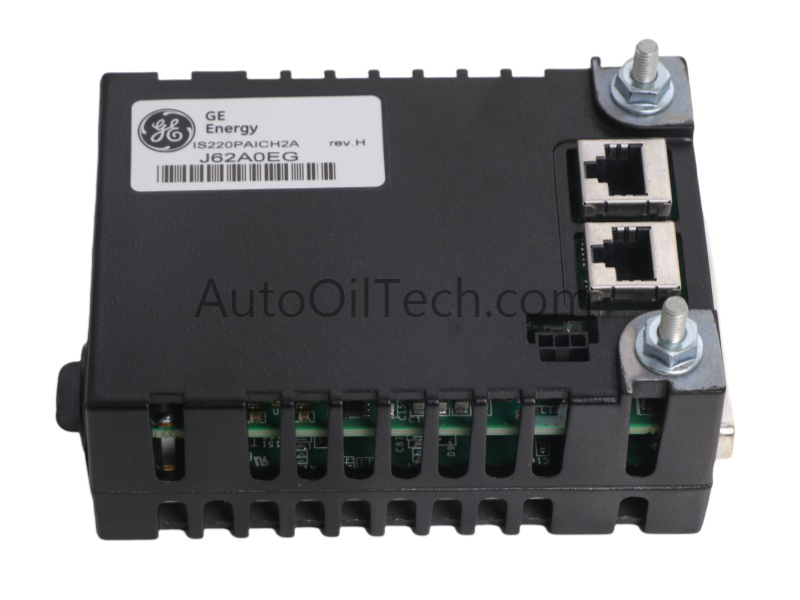

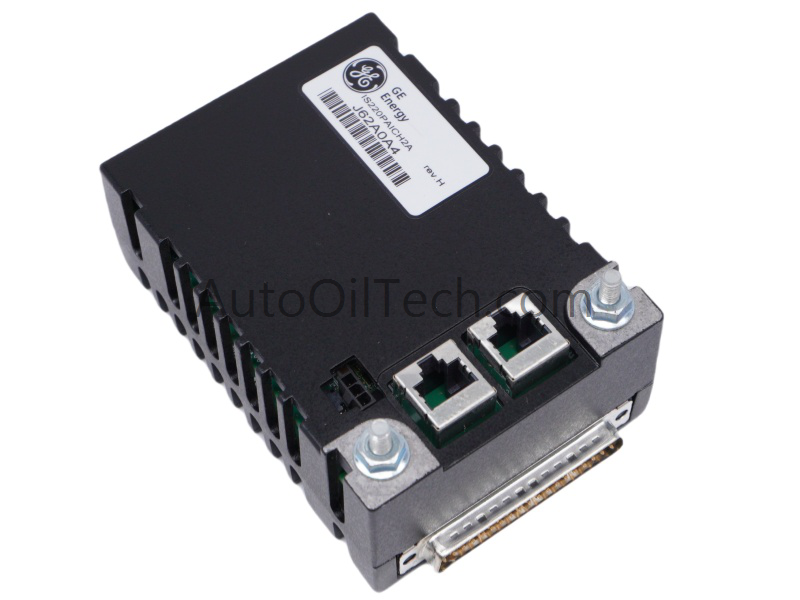

El GE IS220PAICH2A se conecta a las placas de terminales mediante una interfaz de 37 pines CC y se comunica con los controladores mediante dos puertos Ethernet RJ-45. Un conector de tres pines suministra alimentación, mientras que los LED de diagnóstico proporcionan una clara visibilidad del estado operativo. El módulo es compatible con arquitecturas símplex y TMR, lo que permite su implementación en sistemas de turbinas tanto estándar como de alta redundancia.

Un procesador BPPx y una tarjeta de adquisición dedicada gestionan diez entradas analógicas. Ocho canales admiten señales de 5 V, 10 V o 4-20 mA, y dos canales admiten entradas de 1 mA o 4-20 mA. El módulo también proporciona dos salidas de bucle de corriente de 0-20 mA; el primer canal puede suministrar hasta 200 mA para aplicaciones de alta demanda. Estas características hacen del IS220PAICH2A una opción ideal para el acondicionamiento flexible de señales en diversos procesos industriales.

El circuito de arranque suave reduce la corriente de entrada durante el encendido, y el soporte de montaje con pernos garantiza una instalación mecánica segura sin forzar los conectores. La configuración mediante el software GE ToolboxST permite un ajuste preciso de los parámetros analógicos.

Especificaciones técnicas

Parámetros clave

Notas técnicas adicionales

• El IS220PAICH2A admite un acondicionamiento de señales analógicas flexible para el control de turbinas y procesos.

• Los LED de diagnóstico mejoran la visibilidad durante la puesta en servicio y el mantenimiento.

• Los circuitos de arranque suave protegen los componentes internos durante el encendido.

• El módulo se integra perfectamente con las placas de terminales analógicas Mark VIe y VIeS.

Aplicaciones y compatibilidad

El IS220PAICH2A de General Electric es compatible con turbinas de gas, turbinas de vapor y sistemas de procesos industriales que requieren adquisición precisa de señales analógicas y control de salida. Se integra con las arquitecturas de control distribuido Mark VIe y es ideal para entornos de automatización de alta fiabilidad.
