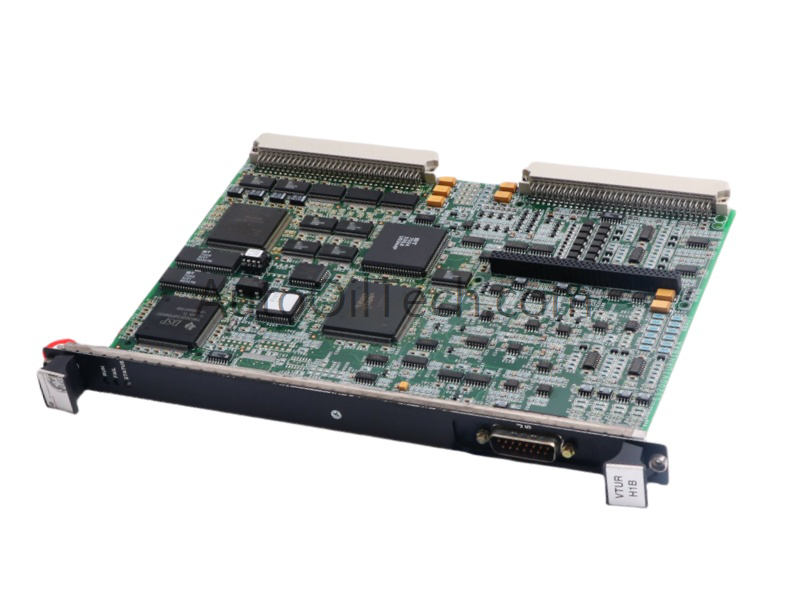

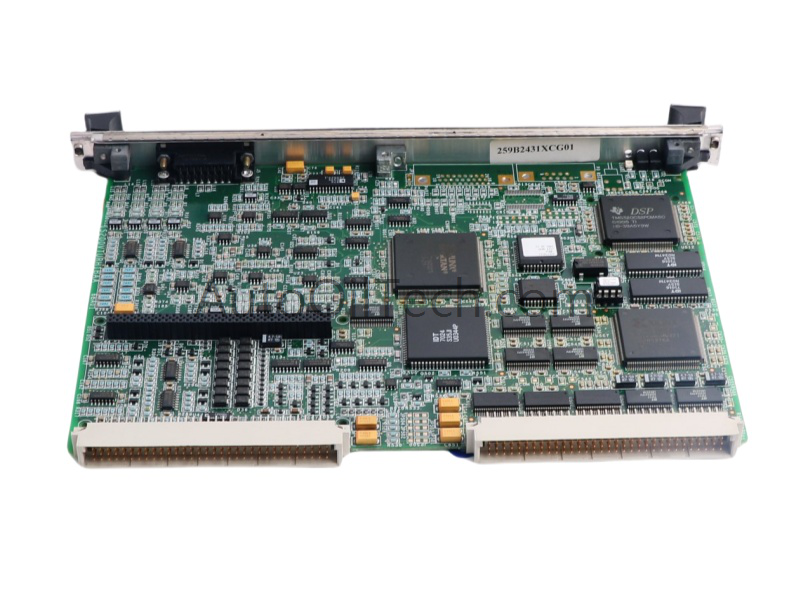

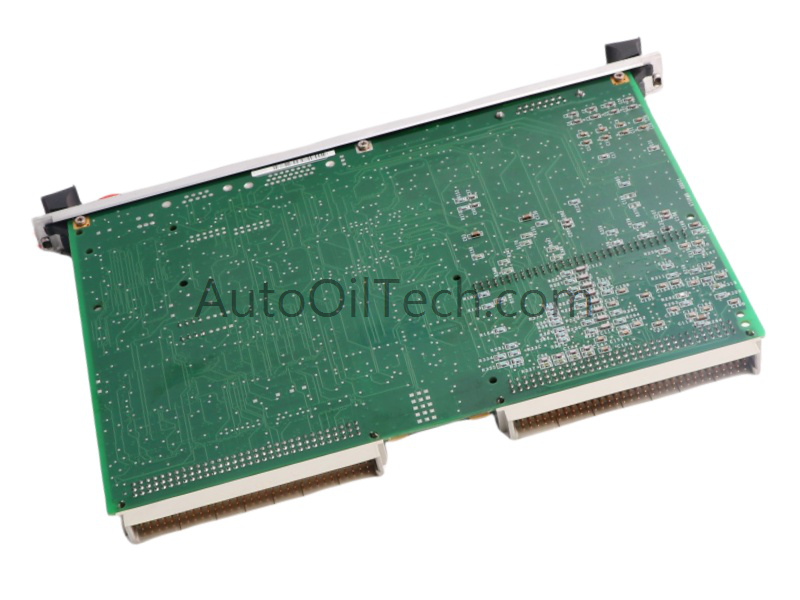

Tarjeta de turbina de gas General Electric IS200VTURH1BAA MK6
No reviews
In stock!
- Part Number: IS200VTURH1BAA
- Brand: General Electricneral Electric
- Type: Tarjeta de turbina MK6 Gas Tmr Pk
- Dimensions: 2,1 x 18,6 x 26,1 cm
- Country of Origin: EE.UU
- Barcode: 8537101190
Compartir
Additional Specifications
| Color / Pattern |
|
| Power Source |
|
| Controller Design |
|
Descripción del Producto
Descripción general
La tarjeta de turbina TMR PK de gas General Electric IS200VTURH1BAA MK6 es compatible con los sistemas de control de turbinas Mark VIe con protección precisa contra sobrevelocidad, detección de llama y monitoreo de voltaje en el eje. Esta tarjeta refuerza la seguridad de las turbinas de gas y vapor mediante una respuesta rápida al disparo y un procesamiento preciso de la frecuencia de pulsos. Su construcción robusta garantiza un funcionamiento estable en entornos exigentes de generación de energía.
Diseño funcional
La placa GE IS200VTURH1BAA gestiona tres relés de disparo por sobrevelocidad en sistemas símplex y nueve relés magnéticos en arquitecturas TMR. Procesa señales de cuatro dispositivos pasivos de pulso en un rango de 2 Hz a 20 kHz con una precisión del 0,05 %, lo que permite una monitorización precisa de la velocidad de la turbina. La placa también es compatible con ocho detectores de llama Geiger-Mueller utilizados en turbinas de gas.
El IS200VTURH1BAA se integra con las placas de terminales TRPG para activar solenoides de emergencia y permite la sincronización automática del generador y el control de interruptores. Su panel frontal incluye LED de FUNCIONAMIENTO, FALLO y ESTADO, además de un conector D para la interfaz del sistema. La placa detecta velocidades de hasta 2 RPM con un umbral de sensibilidad de 27 mV, lo que garantiza un monitoreo confiable a baja velocidad.
Especificaciones técnicas
Parámetros clave
| Parámetro | Valor |
|---|---|
| Número de modelo | IS200VTURH1BAA |
| Tipo de producto | Tarjeta de turbina MK6 Gas TMR PK |
| Serie | Marco VI |
| Fabricante | General Electric |
| Sistema | DCS |
| Peso | 0,3 kilogramos |
| Dimensiones | 2,1 cm × 18,6 cm × 26,1 cm |
| Origen | EE.UU |
| Condición | Para estrenar |
| Código HS | 8537101190 |
| Cantidad mínima de pedido | 1 |
| Plazo de entrega | En stock |
| Comunicación | Interfaz de enrutador Ethernet |
| Rango de entrada de pulsos | 2 Hz–20 kHz |
| Exactitud | 0,05% |
| Detectores de llama | Admite 8 detectores GM |
| Relés | 3 (símplex), 9 (TMR) |
| Sensibilidad a la velocidad | 2 RPM (27 mV) |
| Temperatura de funcionamiento | 0–60 °C |
| Protección de PCB | Recubrimiento conformado completo |
| Montaje | Rack VME con tornillos cautivos |
Notas técnicas adicionales
-
El IS200VTURH1BAA admite la lógica de disparo por exceso de velocidad para turbinas de gas y vapor.
-
La placa se integra con las placas de terminales TRPG para la activación del solenoide de emergencia.
-
Los LED de diagnóstico mejoran la visibilidad durante la puesta en servicio y el mantenimiento.
-
La estructura de revisión (B/A/A) mantiene la compatibilidad con el hardware Mark VI anterior.
Aplicaciones y compatibilidad
El IS200VTURH1BAA de General Electric es compatible con los sistemas de protección de turbinas en centrales eléctricas que requieren detección precisa de sobrevelocidad, monitoreo de llama y supervisión de tensión en el eje. Se integra con las arquitecturas Speedtronic Mark VI y Mark VIe utilizadas en turbinas de gas, turbinas de vapor y paneles de protección auxiliares.
