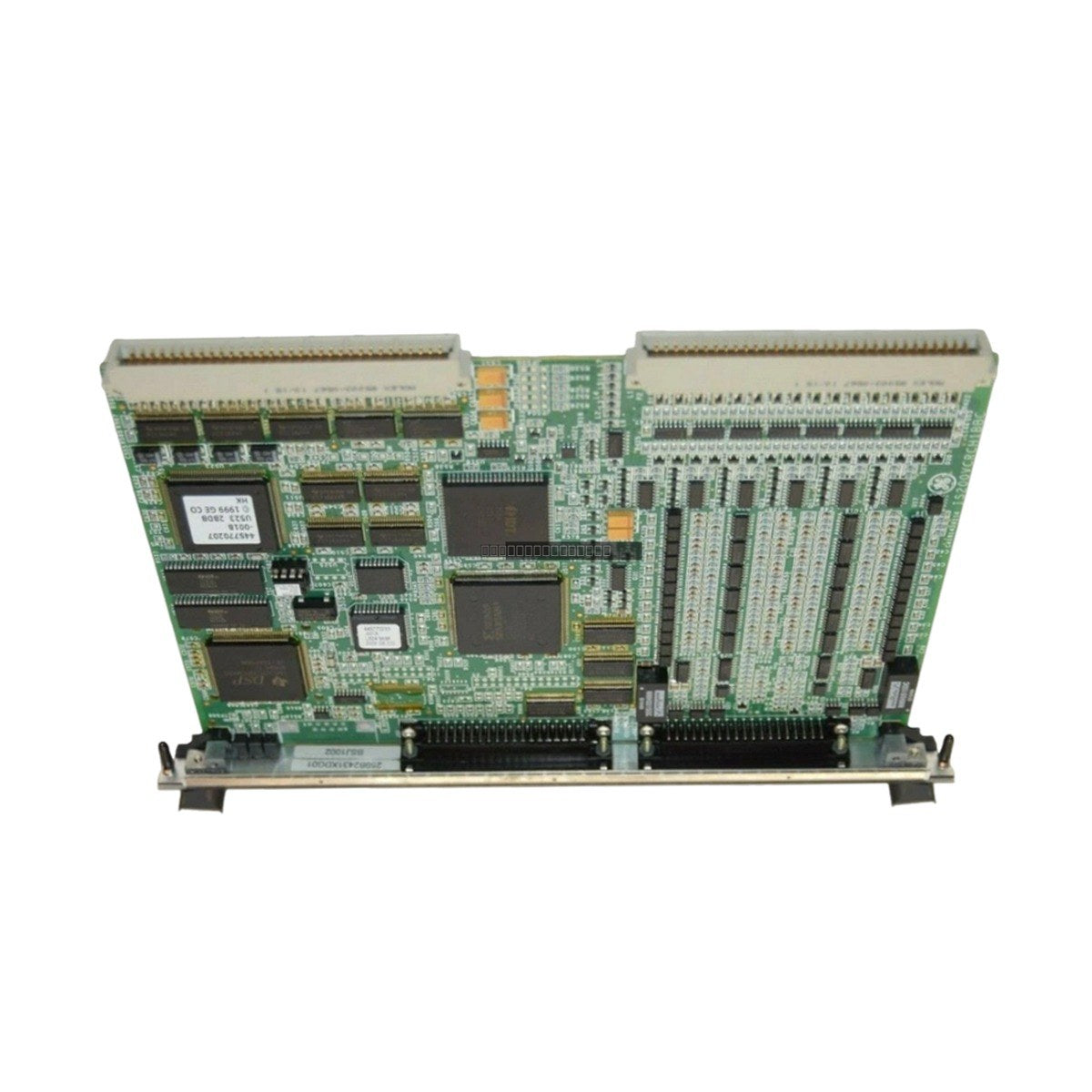

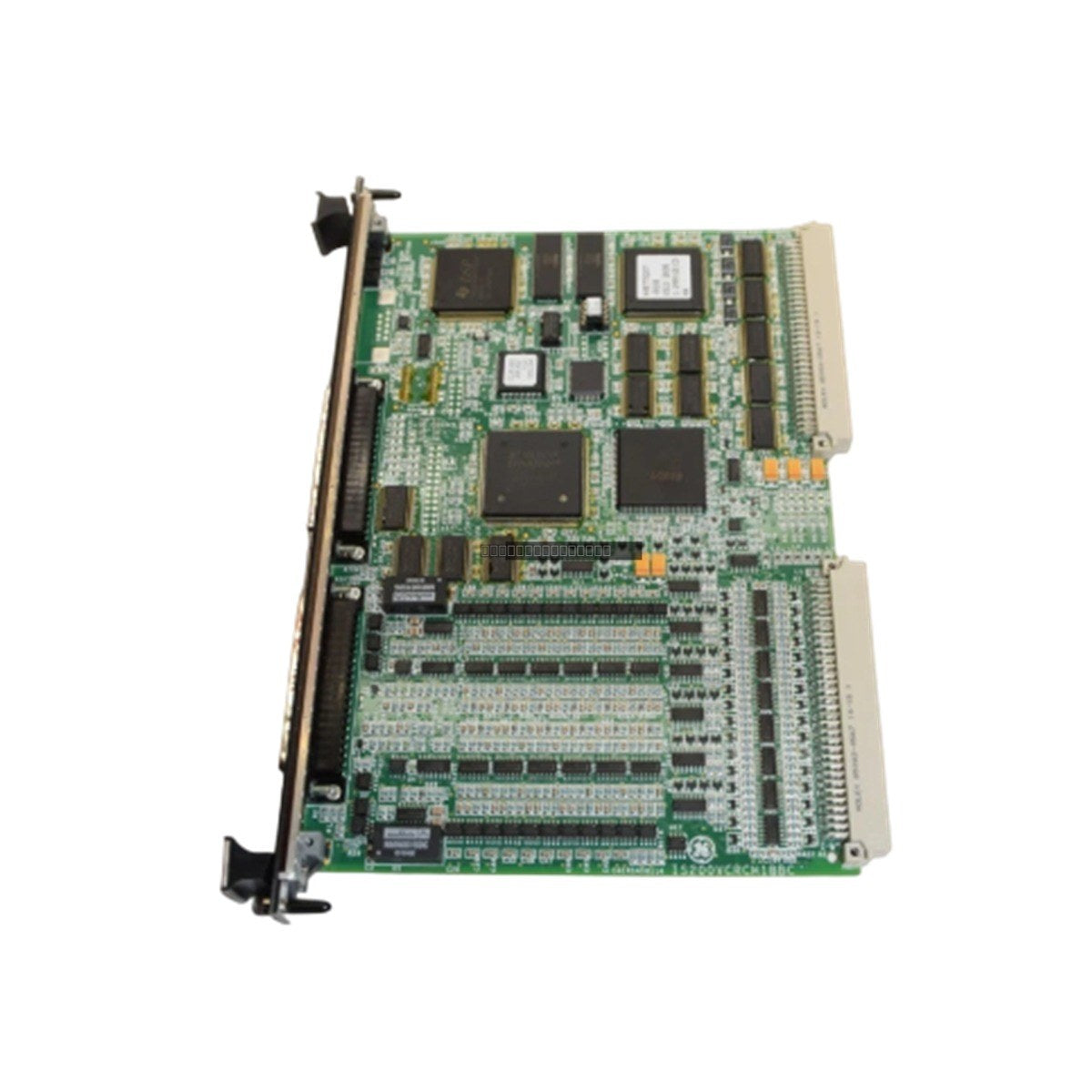

Tarjeta de entrada/salida discreta Mark VI GE Fanuc IS200VCRCH1BBC

Descripción

La IS200VCRCH1BBC es una placa de entrada/salida discreta de alta densidad desarrollada para el sistema de control GE Mark VI Speedtronic. Este módulo está diseñado para gestionar procesos industriales críticos al proporcionar 48 canales de entrada discretos y 24 canales de salida de relé. Diseñado para su implementación dentro de un entorno de rack VME, sirve como una interfaz central para el procesamiento de señales en aplicaciones exigentes como el control de turbinas de gas, operaciones de refinerías de petróleo y generación de energía térmica.

Características

• E/S de alta densidad: Admite 48 entradas discretas y 24 salidas de relé en una placa VME de una sola ranura.
• Diseño de relé robusto: Utiliza materiales de contacto de óxido de plata y cadmio (AgCdO) para garantizar la fiabilidad y evitar la soldadura de contactos durante la conmutación inductiva de alta corriente de irrupción.
• Protección integrada: Equipado con varistores de óxido metálico (MOV) integrados para proporcionar protección contra sobretensiones y mitigar el riesgo de falla de componentes debido a picos de voltaje.
• Integración del sistema: Se interconecta sin problemas con las placas de terminales TBCI (entrada de contacto con aislamiento de grupo) y TRLY (relé de disparo) a través de conectores VME J3 y J4 estándar.
• Rendimiento determinista: Diseñado para un procesamiento rápido de E/S para minimizar la latencia y mantener la estabilidad del sistema en bucles de control críticos.

Especificaciones técnicas

Guías de instalación

• Manejo: Este módulo contiene componentes electrónicos sensibles. Utilice siempre procedimientos adecuados de conexión a tierra para descarga electrostática (ESD) al manipular o instalar la placa.
• Alimentación: Asegúrese de que toda la alimentación del rack VME esté desconectada antes de insertar o extraer el módulo IS200VCRCH1BBC para evitar daños eléctricos o fallas del sistema.
• Cableado: Mantenga una clara separación entre las líneas de CA de alto voltaje y el cableado de señal de CC de bajo voltaje para evitar interconexiones y posibles daños a los MOV integrados.
• Montaje: Asegúrese de que la placa esté completamente asentada en la ranura del rack VME para garantizar un contacto fiable con los conectores de la placa posterior J3 y J4.

Preguntas frecuentes

¿Qué placas de terminales son compatibles con la IS200VCRCH1BBC?

Esta placa está diseñada para interconectarse con bloques de terminales TBCI (entrada de contacto con aislamiento de grupo) y TRLY (relé de disparo).

¿Requiere esta placa condiciones ambientales específicas?

El módulo está clasificado para operar en entornos que van desde -30 a 65 grados C. Está diseñado para usarse en gabinetes de control industrial donde se mantiene una ventilación adecuada.

¿Cuál es la función principal de los MOV integrados?

Los varistores de óxido metálico (MOV) proporcionan protección contra sobretensiones al suprimir los picos de voltaje, lo que ayuda a proteger los circuitos internos de la placa de transitorios eléctricos en el lado del campo.
