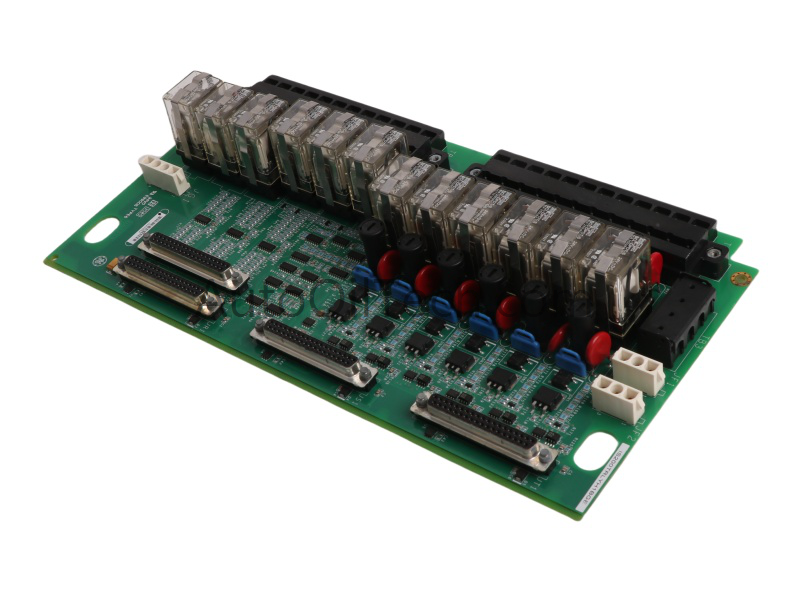

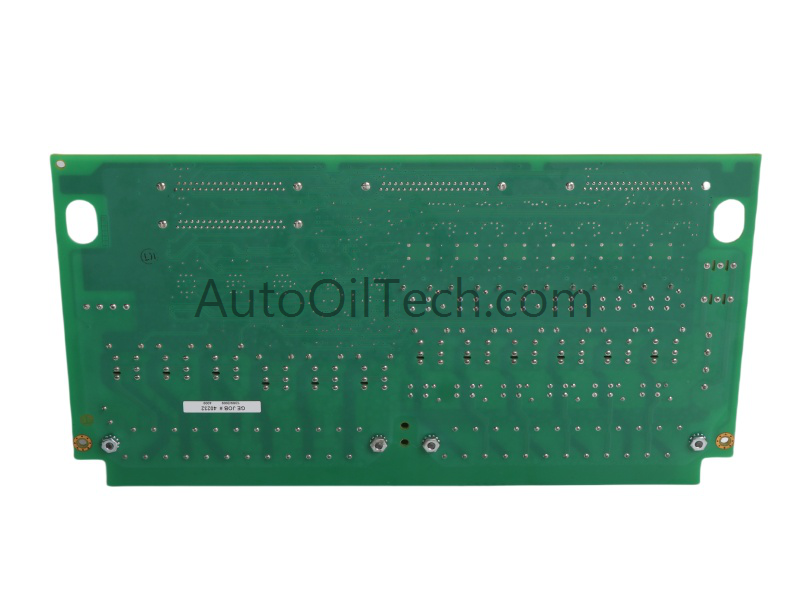

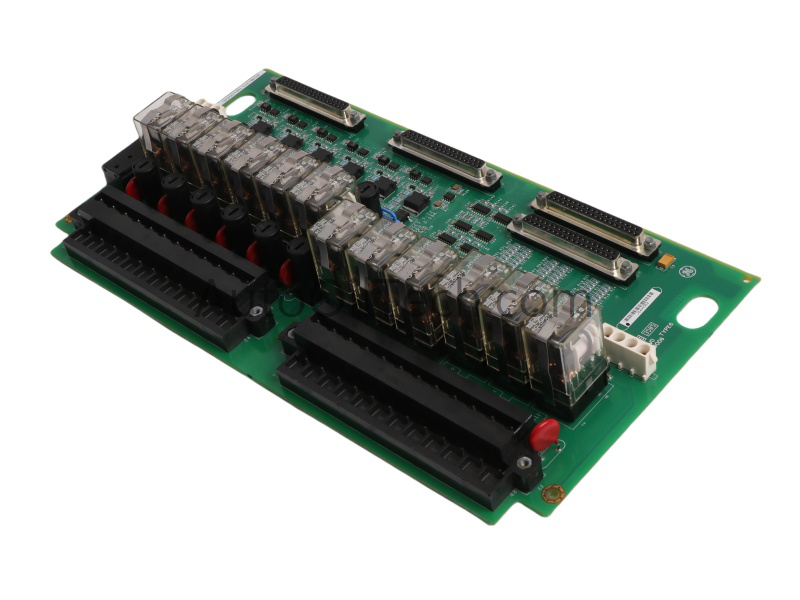

Placa de salida de relé General Electric IS200TRLYH1BGF

Tarjeta de salida de relé de la serie Mark VI IS200TRLYH1BGF de General Electric

Configurada para la ejecución de salidas de relé en plataformas Mark VI, la General Electric IS200TRLYH1BGF (tarjeta de salida de relé IS200TRLYH) proporciona una ejecución física/eléctrica directa.

Especificaciones de hardware

Velocidad de comunicación del bus de la placa posterior y arquitectura del sistema

La IS200TRLYH1BGF se interconecta directamente con las placas de E/S del rack VME (VCCC, VCRC o VGEN) a través de cables dedicados con conectores moldeados, lo que cumple con la velocidad de comunicación del bus de la placa posterior específica y los requisitos de sincronización determinista de la plataforma Mark VI Speedtronic. En configuraciones simplex, las señales de control y el monitoreo de retroalimentación se enrutan exclusivamente a través del conector JA1. Para arquitecturas de redundancia modular triple (TMR), la votación determinista y la sincronización multicanal se mantienen distribuyendo las rutas de comando a través de los conectores JR1, JS1 y JT1. Esta arquitectura garantiza una activación de relés sincronizada a la velocidad de fotogramas a través de capas de hardware redundantes.

Preguntas frecuentes

P: ¿Cómo se transmiten las señales de control y los voltajes de retroalimentación en el funcionamiento simplex?

R: En el funcionamiento simplex, los conectores tipo D facilitan la transmisión de señales de control y monitorean los voltajes de retroalimentación entre los procesadores de E/S y la placa TRLY a través del conector JA1.

P: ¿Cuáles son las limitaciones de aislamiento eléctrico para los relés integrados?

R: Los relés magnéticos integrados presentan un voltaje de aislamiento nominal de contacto a contacto de 500 VCA durante un minuto y un voltaje de aislamiento de bobina a contacto de 1.500 VCA durante un minuto.

P: ¿Cómo se configuran la distribución de energía y la protección contra sobrecorriente en la placa?

R: La placa acepta 125 VCC, 115/230 VCA o una fuente opcional de 24 VCC. La distribución de energía se gestiona a través de fusibles individuales seleccionables por puente y redes de supresión de sobretensiones integradas para aislar fallas.

Pautas de instalación en campo

• Cableado y conexiones de cables: Asegúrese de que todos los cables con enchufes moldeados estén completamente insertados en sus respectivos conectores tipo D (JA1 para simplex; JR1, JS1 y JT1 para sistemas TMR) y de que los tornillos de retención mecánicos estén asegurados para evitar contactos intermitentes.
• Configuración del puente: Antes de encender la unidad, verifique manualmente todas las configuraciones de los puentes para los primeros seis circuitos de relé para que coincidan con las especificaciones del dispositivo de campo (contactos secos Form-C o configuración de solenoide externo alimentado). Asegúrese de que los puentes de selección de fusibles coincidan con el voltaje de la fuente implementada (125 VCC, 115/230 VCA o 24 VCC).
• Conexión a tierra y enrutamiento del blindaje: Mantenga una separación adecuada entre las líneas de salida de relé de CA/CC de alto voltaje y los cables de señalización de control VME de bajo voltaje. Los blindajes del cableado de campo deben terminarse en la barra colectora de tierra del chasis designada para suprimir la interferencia electromagnética (EMI).
• Gestión térmica: Instale la placa verticalmente dentro de la carcasa Mark VI para garantizar un flujo de aire convectivo sin obstáculos a través de los relés y los componentes de supresión integrados, manteniendo las condiciones ambientales de funcionamiento dentro del rango especificado de 0 a 60 grados C.
