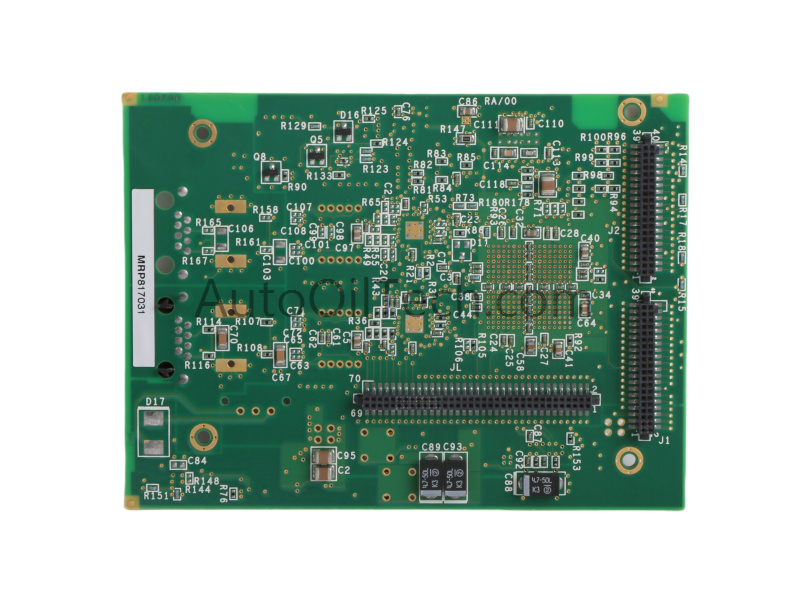

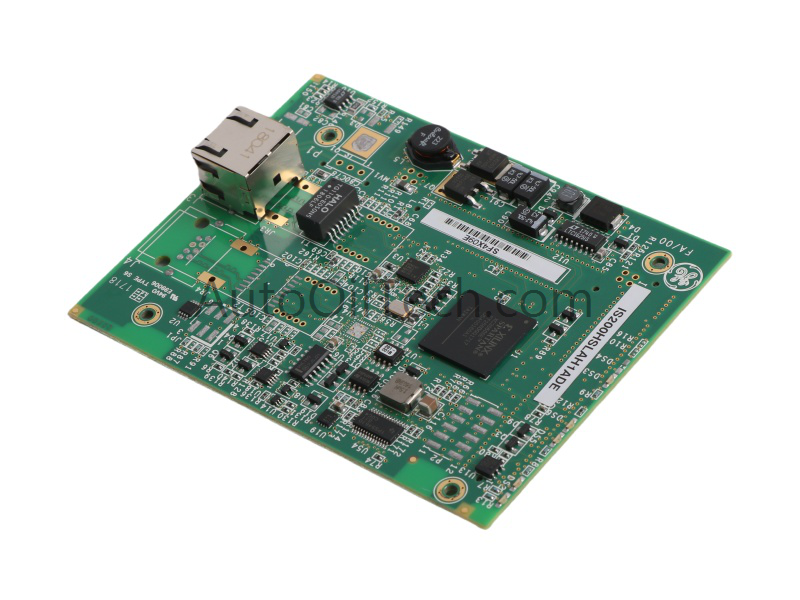

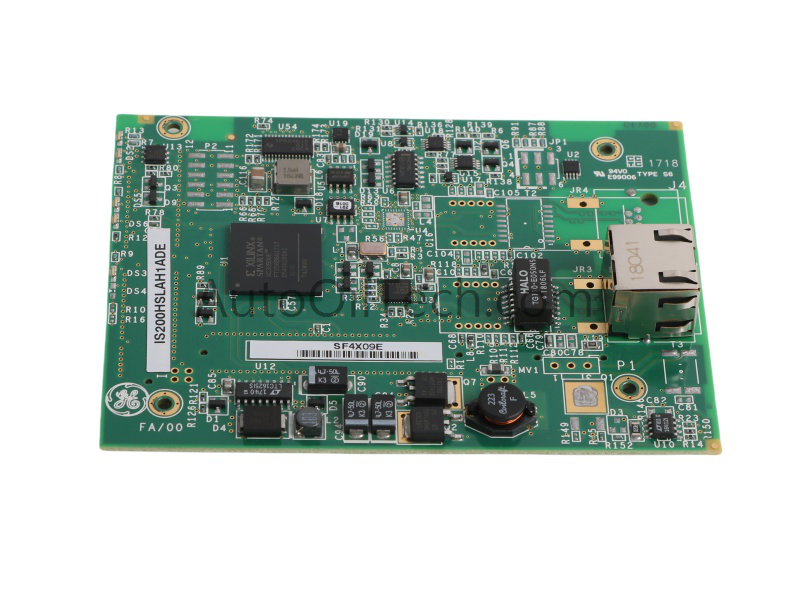

Módulo de interfaz de enlace serie HS IS200HSLAH1A de General Electric

Módulo de interfaz de enlace serie HS GE IS200HSLAH1A

Configurado para comunicación de enlace serie de alta velocidad en redes de excitación EX2100e, el GE IS200HSLAH1A (módulo de interfaz de enlace serie HS IS200HSLAH1A) proporciona enrutamiento basado en FPGA para canales HSSL y MVRC. Se conecta directamente a las placas ESYS y ERAX y admite un puerto HSSL Ethernet más tres puertos MVRC en el panel trasero.

Especificaciones de hardware

Licencias de velocidad de comunicación del bus de la placa posterior

Dentro de las arquitecturas EX2100e, el módulo HSLA se alinea con la temporización determinística del enlace serie requerida para la comunicación síncrona entre la CPU, el expansor y la E/S externa. Su enrutamiento basado en FPGA mantiene intervalos de propagación estables para los canales HSSL y MVRC. La escala de densidad de E/S se logra mediante una asignación de puertos fija, mientras que la compatibilidad con flash de firmware reside completamente en el nivel del controlador; la propia placa HSLA no contiene lógica programable más allá de las rutas de señal configuradas por FPGA.

Preguntas frecuentes

P: ¿Se puede reemplazar el IS200HSLAH1A mientras está energizado? R: No. El módulo debe retirarse solo cuando el segmento de rack EX2100e asociado esté desenergizado para evitar cargas transitorias en las rutas de comunicación HSSL y MVRC.

P: ¿Cuál es la función de la placa hija HSSL? R: Proporciona enrutamiento de enlace serie de alta velocidad y lógica de control basada en FPGA para la comunicación de la aplicación de host.

P: ¿Existen restricciones en el cableado MVRC? R: Sí. Los puertos MVRC deben conectarse utilizando cables aprobados y deben evitar radios de curvatura ajustados para mantener la integridad de la señal.

Pautas de instalación en campo

• Mantenga la separación entre el cableado HSSL Ethernet y el cableado de excitación de alta corriente para reducir el acoplamiento de ruido.
• Asegúrese de que los orificios de montaje HSLA se alineen correctamente con las placas ESYS/ERAX para mantener la estabilidad mecánica.
• Conecte los cables blindados en un solo punto de terminación para evitar la formación de bucles de tierra.
• Inspeccione el asiento del puerto antes de energizar el sistema para confirmar el funcionamiento determinístico del enlace serie.
• Evite doblar los cables HSSL más allá de los radios recomendados para preservar la calidad del enlace.
