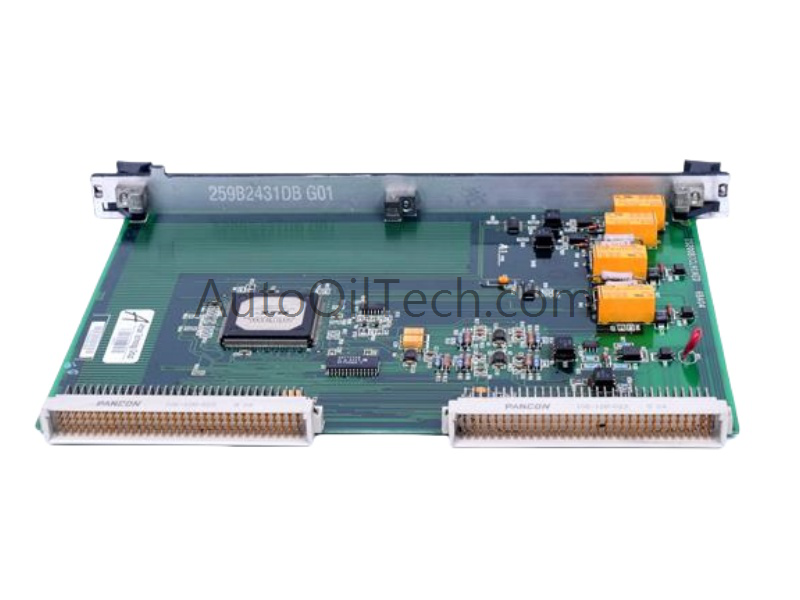

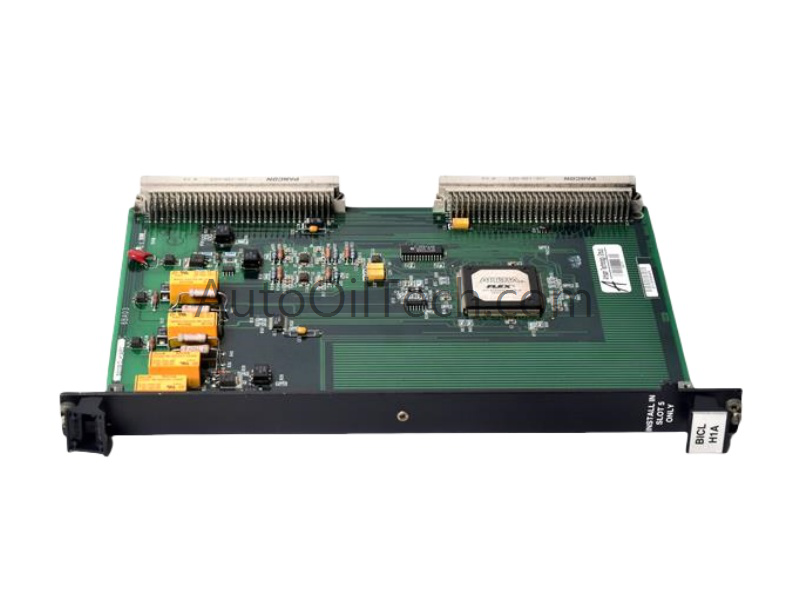

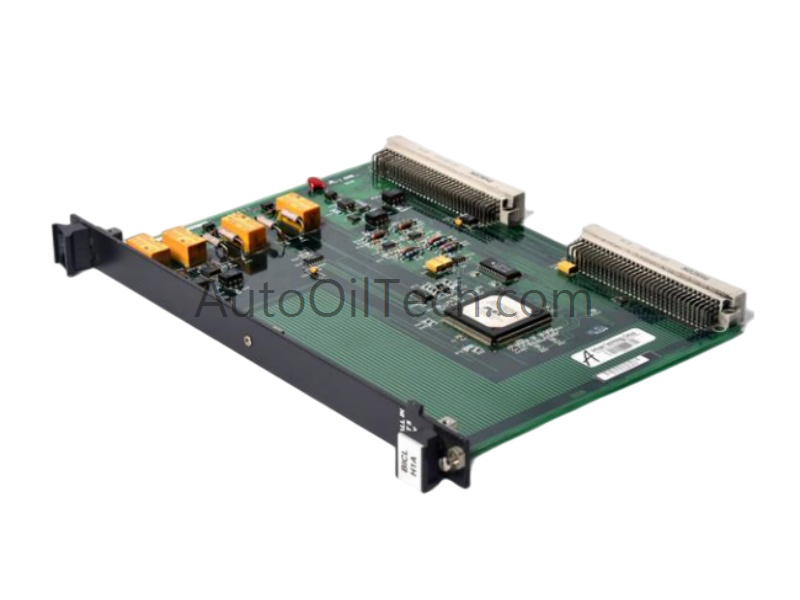

Tarjeta de interfaz de puente General Electric IS200BICLH1AED

Descripción

La Tarjeta de Interfaz de Puente GE IS200BICLH1AED funciona como una placa de interfaz de puente de fuente/accionamiento de IGBT dedicada, diseñada para proporcionar una interfaz de hardware entre la placa de control principal y la placa de interfaz de personalidad de puente dentro de los conjuntos de accionamiento de la Serie Innovation.

Especificaciones de Hardware

Compatibilidad con Bus de Backplane y Firmware

El módulo BICL establece un puente de comunicación y señalización de baja latencia a través del chasis de accionamiento interno, enrutando comandos de accionamiento de puerta modulados por ancho de pulso (PWM) y métricas de retroalimentación de diagnóstico entre el controlador maestro y el circuito de conmutación del puente. La arquitectura de hardware incorpora líneas de señalización diferencial especializadas para mantener una alta inmunidad al ruido cerca de las matrices de conmutación de alta potencia. Todas las rutinas de enclavamiento, las latencias de detección de cadenas de fallos y las ecuaciones de conversión térmica están vinculadas a la revisión específica del firmware flash compilada en el procesador de control del host, lo que evita condiciones de carrera durante una secuencia de disparo del sistema.

Preguntas Frecuentes

P: ¿Qué sucede con el conjunto de accionamiento si una de las entradas de cadena de fallos a bordo se abre? R: La tarjeta BICL cuenta con dos entradas de cadena de fallos diseñadas para monitorear los contactos de enclavamiento y el estado general del sistema. Si cualquiera de los bucles de entrada se desconecta durante las operaciones estándar, la tarjeta alerta al controlador para que inicie un apagado inmediato y controlado del conjunto de accionamiento completo.

P: ¿Para qué familia de productos y aplicaciones específicas está diseñada esta tarjeta de interfaz? R: La placa está diseñada exclusivamente para conjuntos de accionamiento y sistemas de componentes de la Serie Innovation de GE, donde admite control de velocidad por modulación de ancho de pulso (PWM) y aplicaciones de conmutación de puente.

P: ¿Cómo afectan las múltiples letras de revisión (1AF, 2IE, D) al reemplazo en campo? R: Estos códigos indican cambios funcionales y de diseño aplicados en fábrica a las pistas de circuito físicas y a la lista de materiales interna. El conjunto debe coincidir con precisión con los diseños de rack existentes para garantizar una compatibilidad física y eléctrica absoluta con las placas principales anteriores.

Guía de Instalación en Campo

• Protección contra Descargas Electrostáticas (ESD): Este conjunto cuenta con dispositivos sensibles de montaje en superficie de alta densidad. Los técnicos deben usar una pulsera de conexión a tierra certificada y de baja impedancia durante el desembalaje, la configuración de puentes y la inserción en la ranura para evitar la degradación latente de la puerta.
• Inspección del Revestimiento Conformado: La PCB incluye una capa protectora conformada. Antes de la instalación, inspeccione los contactos del borde de la tarjeta y los puntos de conexión para verificar que estén libres de material de recubrimiento residual u oxidación que pueda impedir la conectividad eléctrica.
• Integridad del Cableado del Bucle de Fallos: Verifique que tanto el contacto de enclavamiento como las cadenas de fallos del sistema general estén cableados correctamente a las vías terminales designadas. Una alta resistencia de contacto en estos circuitos puede activar disparos de fallos erróneos y apagados inesperados del accionamiento.
• Interfaz del Sensor Térmico: Asegúrese de que los cables de monitoreo de temperatura del puente y ambiente estén completamente asentados en sus respectivos conectores. Dirija estas líneas de sensores de bajo voltaje lejos de los cables de alimentación de CA de los IGBT de alta corriente para eliminar el acoplamiento de ruido inductivo.
