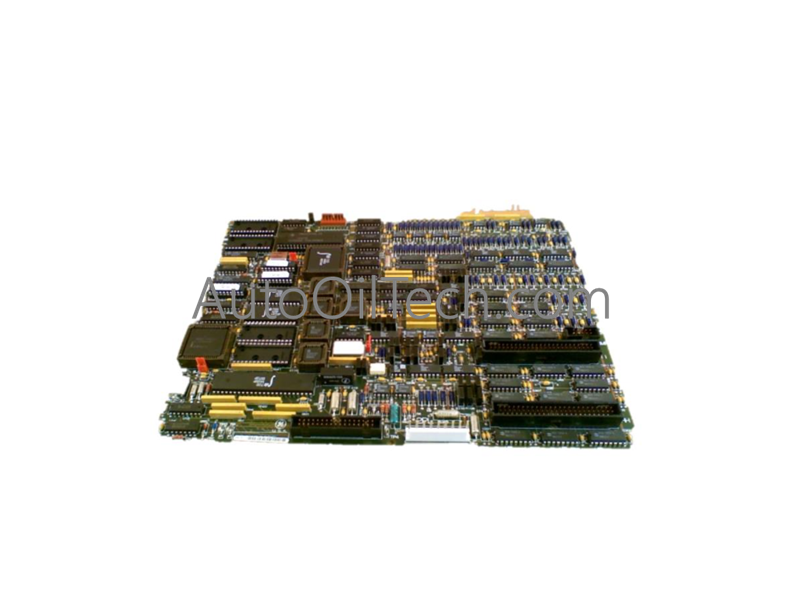

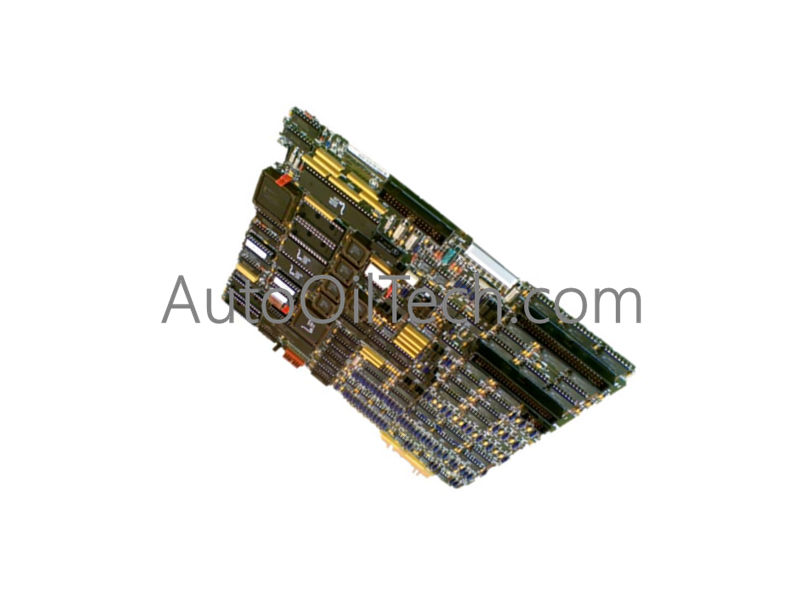

Tarjetas de E/S Digitales General Electric DS200TCDAG1A

Configuradas para el acondicionamiento y procesamiento de señales de entrada de contacto digital en los sistemas de control de turbinas Speedtronic Mark V LM, las tarjetas de E/S Digitales General Electric DS200TCDAG1A (DS200TCDAG1A) proporcionan una ejecución física/eléctrica directa a través de las redes de automatización de turbinas.

Desglose del sufijo y matriz del modelo

• DS200TCDAG1: Número de pieza del catálogo base que designa el conjunto de la placa de circuito impreso de E/S digital Mark V.
• A: Sufijo de revisión funcional del producto que indica el nivel específico de revisión del hardware que sucede al diseño original.

Especificaciones de hardware

Propiedades técnicas de control y accionamiento industrial

Funcionando dentro de arquitecturas de control y accionamiento industrial, la placa de circuito impreso mantiene la velocidad de comunicación del bus de la placa base y admite redes deterministas Profinet / EtherNet/IP donde estén integradas. El diseño modular presenta capacidades de escalado de densidad de E/S, puentes de hardware configurables en la placa (J1 a J8) para la terminación IONET y la selección de ID, y compatibilidad con firmware flash para admitir el acondicionamiento preciso de entrada de contacto digital para placas de terminales como DTBA y DTBB.

Preguntas frecuentes

P: ¿La placa DS200TCDAG1A admite la inserción y extracción en vivo bajo tensión?

R: Los procedimientos de intercambio en caliente requieren la desenergización adecuada del sistema y la adherencia a los protocolos de manipulación de descargas electrostáticas (ESD) para evitar daños a los microprocesadores integrados y los módulos PROM extraíbles.

P: ¿Cuáles son las funciones específicas de los puentes de hardware J1 a J8 a bordo?

R: Los puentes J1 y J8 están designados únicamente para pruebas de fábrica, J2 y J3 seleccionan resistencias de terminación IONET, J4 a J6 seleccionan la ID IONET y J7 habilita el temporizador de parada.

Pautas de instalación en campo

1. Asegúrese de que la ranura del gabinete de control y la placa base del chasis estén limpias y libres de partículas antes de la instalación de la placa.
2. Verifique que los rieles de la fuente de alimentación del sistema estén completamente aislados antes de montar o reparar la placa de circuito impreso.
3. Observe las precauciones adecuadas contra descargas electrostáticas (ESD) usando una muñequera conectada a tierra al manipular la PCB y sus módulos PROM extraíbles.
4. Verifique todas las conexiones de terminales y configuraciones de puentes con la documentación del sistema antes de iniciar el arranque del control de la turbina.
