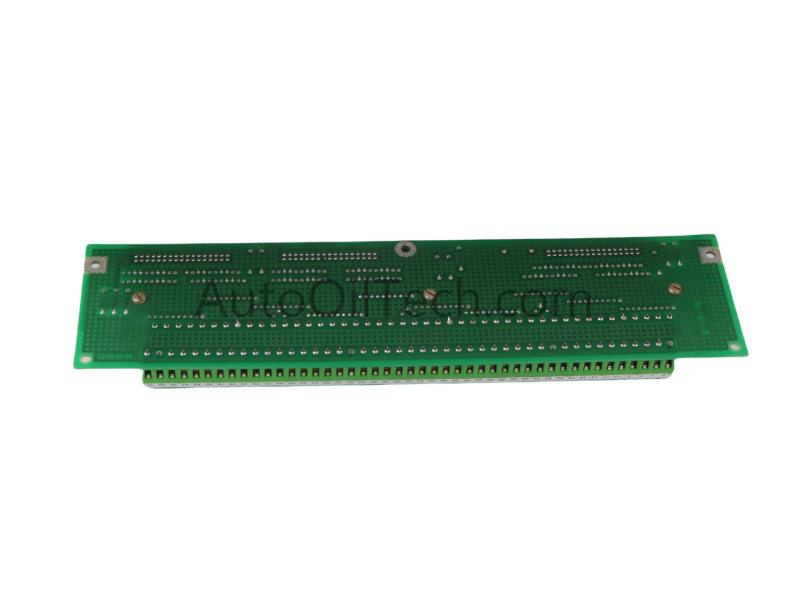

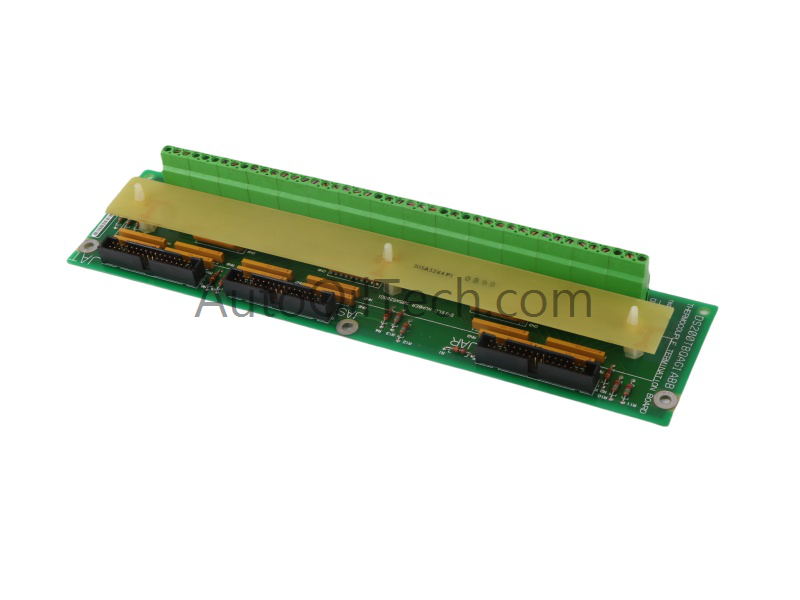

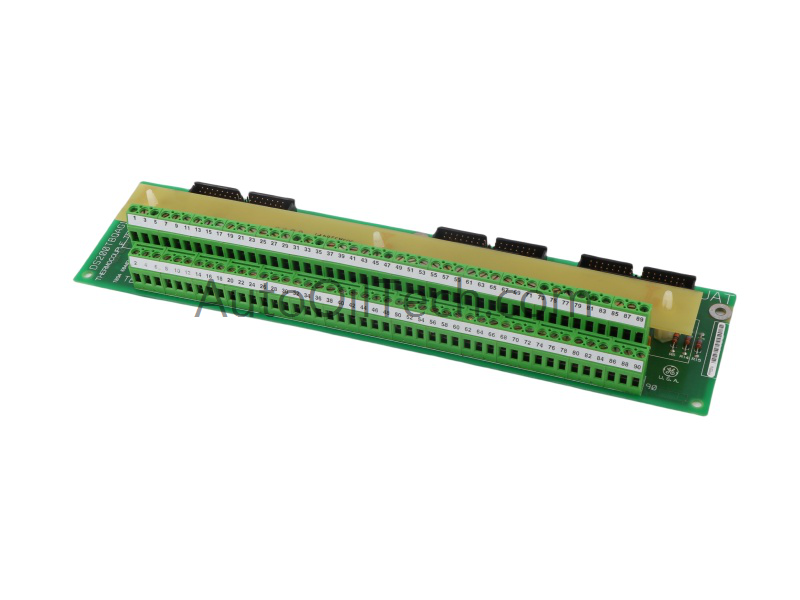

El módulo de terminación de termopar GE DS200TBQAG1ABB es un componente clave de la plataforma de control de turbinas Mark V Speedtronic. Diseñado para una terminación fiable de la señal de termopar, es compatible con aplicaciones de turbinas eólicas, de vapor y de gas. Como versión mejorada del DS200TBQAG1, ofrece un rendimiento mejorado y estabilidad a largo plazo para sistemas de turbinas tradicionales.
Especificaciones técnicas
Especificación
Valor
Modelo
DS200TBQAG1ABB
Tipode módulo
Módulode terminaciónde termopar
Fabricante
GE
Gamade productos
Multilin/Mark V
Sistema
DCS
Dimensiones
28,6×7×4cm
Peso
0,34kilogramos
CódigoHS
8537101190
Origen
EE.UU
Bloquesde terminales
2×90 pines(TB1,TB2)
Capacidadtotalde señal
Hasta180cables
Conectoresadicionales
3×20 pines
Saltadores
No serequiere ninguno
Integración
ConectoresespecializadosparasistemasMark V
Condición
Paraestrenar
Cantidad mínima de pedido
1
Descripción funcional
El módulo DS200TBQAG1ABB proporciona terminación estructurada para las entradas de termopar dentro del sistema de control de la turbina Mark V. Sus dos bloques de terminales de 90 pines admiten cableado de alta densidad, mientras que tres conectores de 20 pines garantizan una comunicación fluida con las tarjetas de control asociadas. El módulo no requiere configuración de puentes, lo que simplifica la instalación y reduce la complejidad del mantenimiento.
