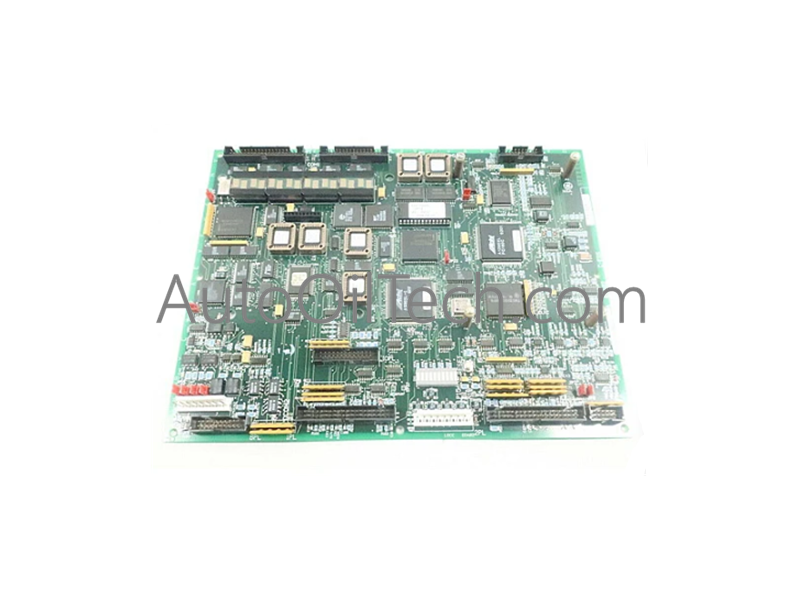

Tarjeta de entrada/salida VME Mark V DS200SIOBG1AAA de General Electric

La General Electric DS200SIOBG1AAA, también catalogada como la tarjeta de entrada/salida VME SIOBH1A, sirve como el principal módulo de expansión de E/S DS200SIOBG1AAA utilizado para ejecutar transferencias de datos de alta velocidad entre controladores y dispositivos periféricos a través de las plataformas del sistema de control de turbinas Mark V.

Desglose de Sufijos y Matriz del Modelo

El código de identificación DS200SIOBG1AAA proporciona los siguientes detalles de configuración de hardware:

• DS200: Tipo de ensamblaje estándar de la serie Mark V.
• SIOB: Abreviatura funcional del producto (tarjeta de E/S SC2000).
• G1: Agrupación de productos del Grupo Uno de la serie Mark V.
• AAA: Historial de revisión (revisión funcional de grado A, revisión funcional secundaria de grado A, configuración de arte de grado A).

Especificaciones de Hardware

Control Industrial y Ejecución de Red

• Velocidad de Comunicación del Bus del Backplane: El módulo se interconecta con el subsistema SC2000 a través del backplane VME, utilizando arbitraje de bus de alta velocidad para mantener ciclos deterministas de intercambio de datos. La compatibilidad del firmware flash se rige por la revisión específica del backplane del rack SC2000, asegurando la coherencia de los datos durante la expansión de E/S.
• Redes Deterministas Profinet / EtherNet/IP: La arquitectura de la tarjeta admite el procesamiento de señales en menos de un milisegundo, lo que permite al procesador de control gestionar los cambios de estado de los dispositivos periféricos con la precisión de temporización requerida para la gestión de turbinas de gas y vapor.
• Escalado de Densidad de E/S: Diseñada para una expansión modular, la tarjeta utiliza el protocolo de bus VME para escalar la capacidad de manejo de señales digitales y analógicas sin exceder los límites de disipación de energía del backplane del rack anfitrión.

Preguntas Frecuentes

P: ¿Se puede instalar el DS200SIOBG1AAA en entornos de rack que no sean VME?

R: No. La tarjeta está diseñada mecánica y eléctricamente para la integración en backplanes VME estándar. Intentar montar o interconectar esta tarjeta fuera de un rack VME provocará daños en los pines del conector y conflictos lógicos del bus.

P: ¿Este módulo es capaz de realizar un intercambio en caliente activo?

R: No. El DS200SIOBG1AAA no admite el intercambio en caliente activo. Debe aislar y desconectar todas las fuentes de alimentación a nivel de rack antes de la inserción o extracción para evitar que los picos de corriente transitorios dañen los chips transceptores del bus VME.

Guías de Instalación en Campo

• Alineación del Bus VME: Asegúrese de que la tarjeta esté alineada verticalmente dentro de las guías de la tarjeta del rack VME antes de aplicar presión a la placa frontal. La inserción forzada sin una alineación adecuada puede causar pines doblados en el conector del backplane.
• Conexión a Tierra y Enlace: Verifique que el chasis del rack VME esté firmemente conectado a la tierra de seguridad del gabinete de control principal. La tarjeta depende del chasis del rack para la supresión de ruido de modo común estructural.
• Gestión de Cables Planos: Al conectar líneas de señal periféricas, asegúrese de que todos los cables planos estén enrutados a través de peines de gestión de cables designados para evitar la tensión en los conectores a nivel de la tarjeta. Evite cruzar líneas de CA de alto voltaje con señales de E/S de bajo voltaje para minimizar el acoplamiento de ruido electromagnético.
