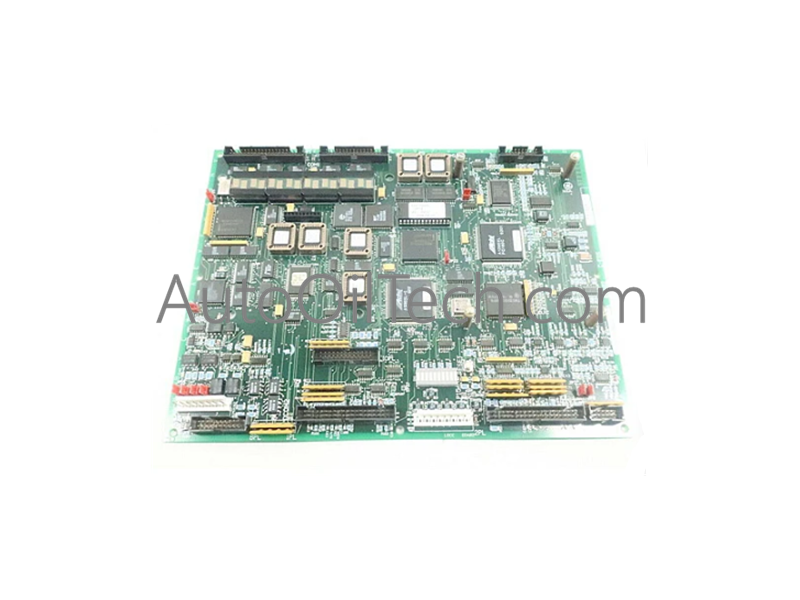

Placa de control de accionamiento/comunicaciones LAN DS200LDCCH1AMA de General Electric

Configurada para la gestión del control de turbinas y accionamientos en los sistemas Speedtronic Mark V, la General Electric DS200LDCCH1AMA (placa de control de accionamiento DS200LDCC) proporciona ejecución física directa de la lógica de control multiprocesador y comunicación de red dentro de los conjuntos de accionamiento automatizados, incluyendo compatibilidad con los accionamientos DIRECTO-MATIC 2000.

Desglose del sufijo y matriz del modelo

Especificaciones de hardware

Características de control industrial y accionamiento

• Velocidad de comunicación del bus del plano posterior: La placa integra cuatro microprocesadores (DCP, MCP, CMP y LCP) para gestionar el flujo de datos determinista de alta velocidad a través del plano posterior, lo que satisface los requisitos específicos de los sistemas de accionamiento DIRECTO-MATIC 2000.
• Redes deterministas Profinet/EtherNet/IP: El procesador de control LAN permite la comunicación sincronizada dentro de la arquitectura Mark V, manteniendo la temporización precisa necesaria para la notificación de disparos de protección y el protocolo de enlace del sistema.
• Escalado de densidad de E/S: La PCB admite el procesamiento de señales analógicas y digitales de alta densidad, lo que facilita los bucles de retroalimentación complejos necesarios para la regulación de los accionamientos de turbinas de gas, vapor y viento.
• Compatibilidad con flash de firmware: La placa admite PROMs flash configurables que permiten actualizaciones de firmware a través de un programador externo, lo que garantiza la coherencia entre las diferentes versiones del software de control de turbinas.

Preguntas frecuentes

P: ¿Cuál es la función del hardware interno de vigilancia automática?

R: El hardware de vigilancia proporciona un mecanismo a prueba de fallos que monitoriza los latidos del procesador; si se detecta un bloqueo de software o un fallo de hardware, el hardware de vigilancia activa un disparo de protección del sistema.

P: ¿Cómo deben manejarse los componentes del relé durante el mantenimiento?

R: Desconecte siempre toda la energía antes de acceder a los relés. La tensión residual puede permanecer en los condensadores electrolíticos y los circuitos de los relés durante más de 60 segundos después de la desconexión de la energía; verifique el estado de energía cero antes de manipular los componentes.

Directrices de instalación en campo

• Montaje: Fije la placa en el armario de control utilizando los orificios de montaje previstos. Asegúrese de que el revestimiento conforme permanezca intacto, ya que proporciona un aislamiento esencial contra la contaminación ambiental.
• Puesta a tierra: Conecte el chasis de la placa al bus de tierra común del sistema. Una conexión a tierra de baja impedancia es obligatoria para minimizar la EMI y garantizar la estabilidad de las rutas de la señal de E/S analógica/digital.
• Cableado: Conecte las señales de E/S a los conectores de terminales respectivos. Utilice puentes manuales tipo Berg para la configuración como se especifica en GEI-100216. Segregue el cableado de E/S de bajo nivel del cableado de campo de alta tensión para evitar la diafonía inductiva con los procesadores de control del accionamiento.
