Juego de cables General Electric IC693CBK001 para módulos de E/S de alta densidad de la serie 90-30

Descripción

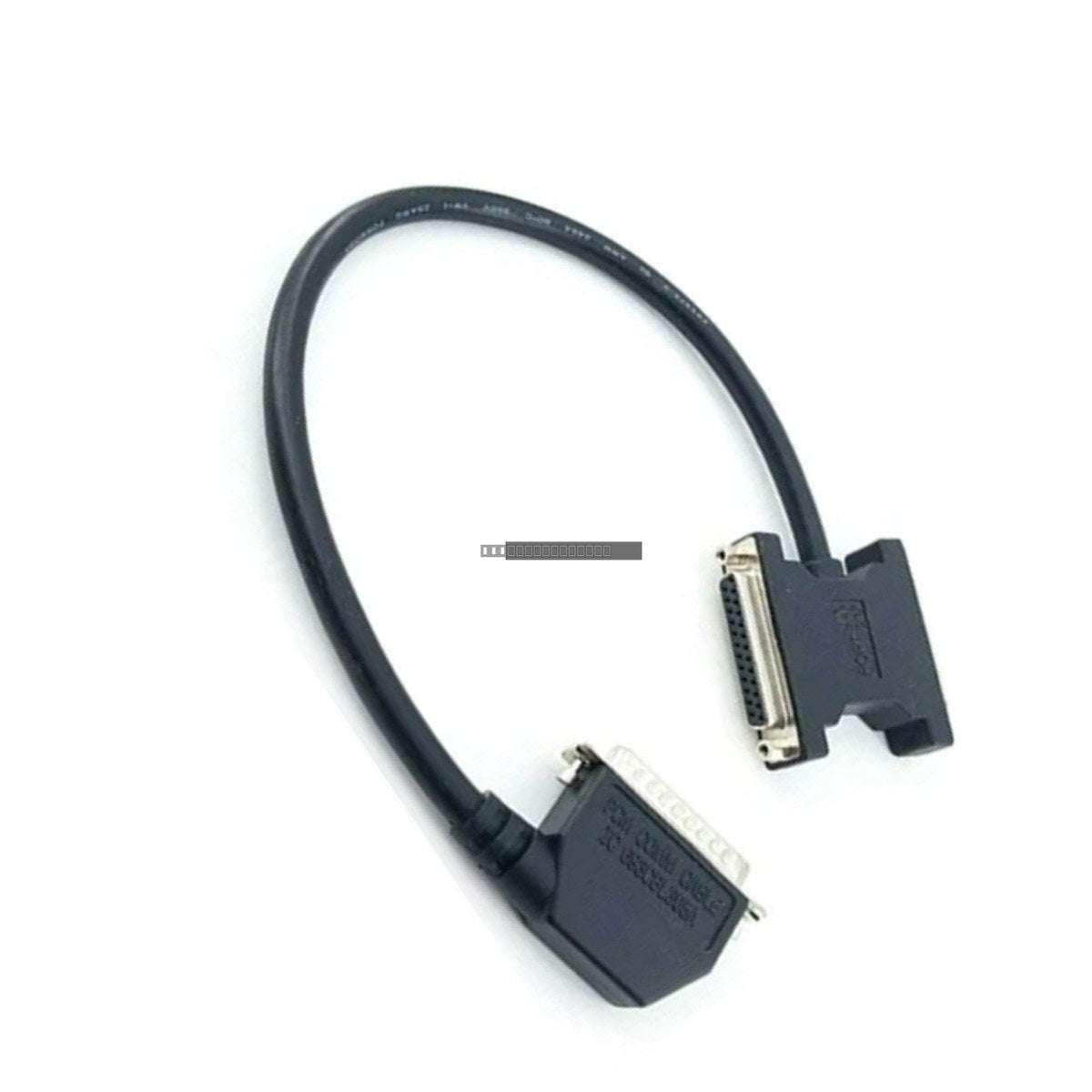

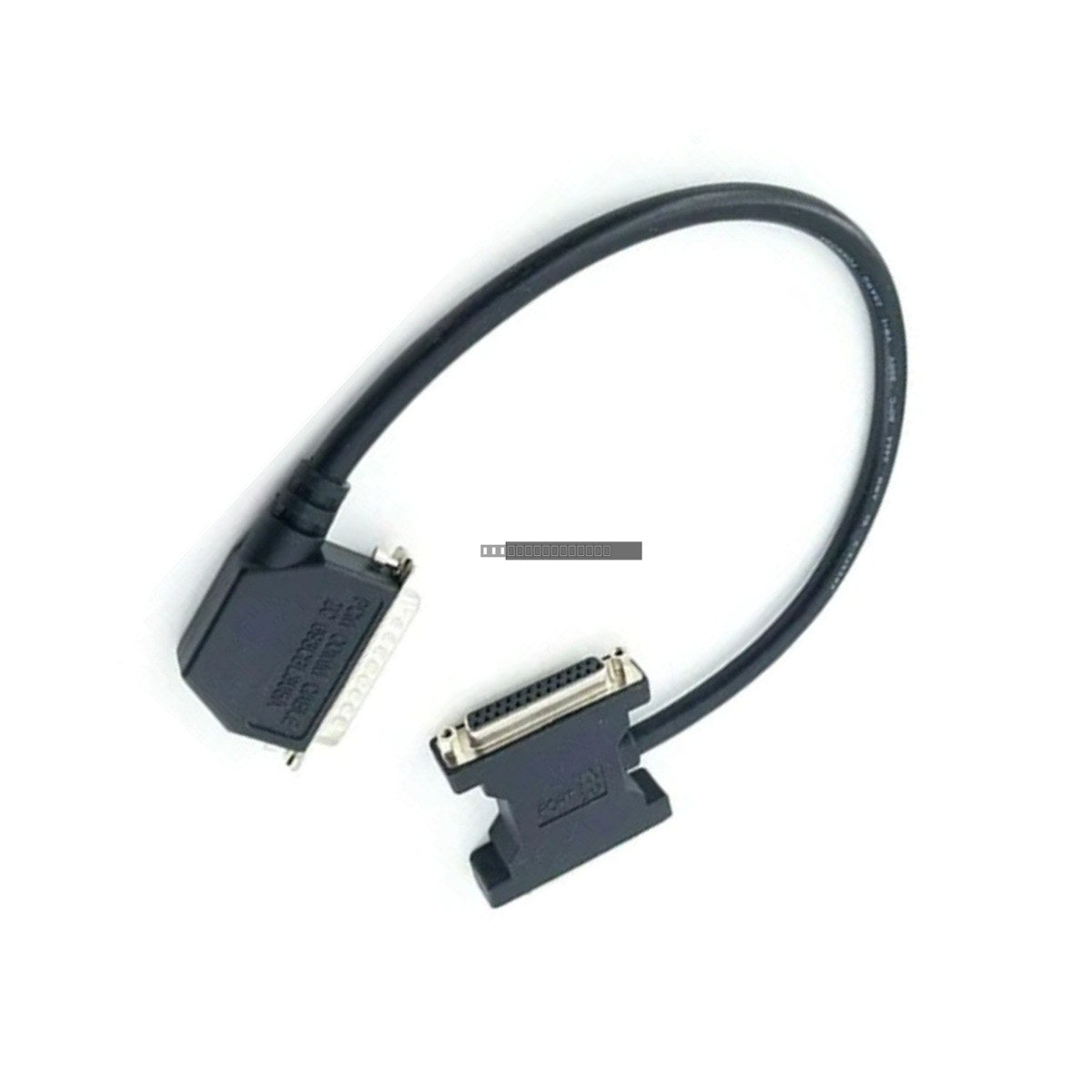

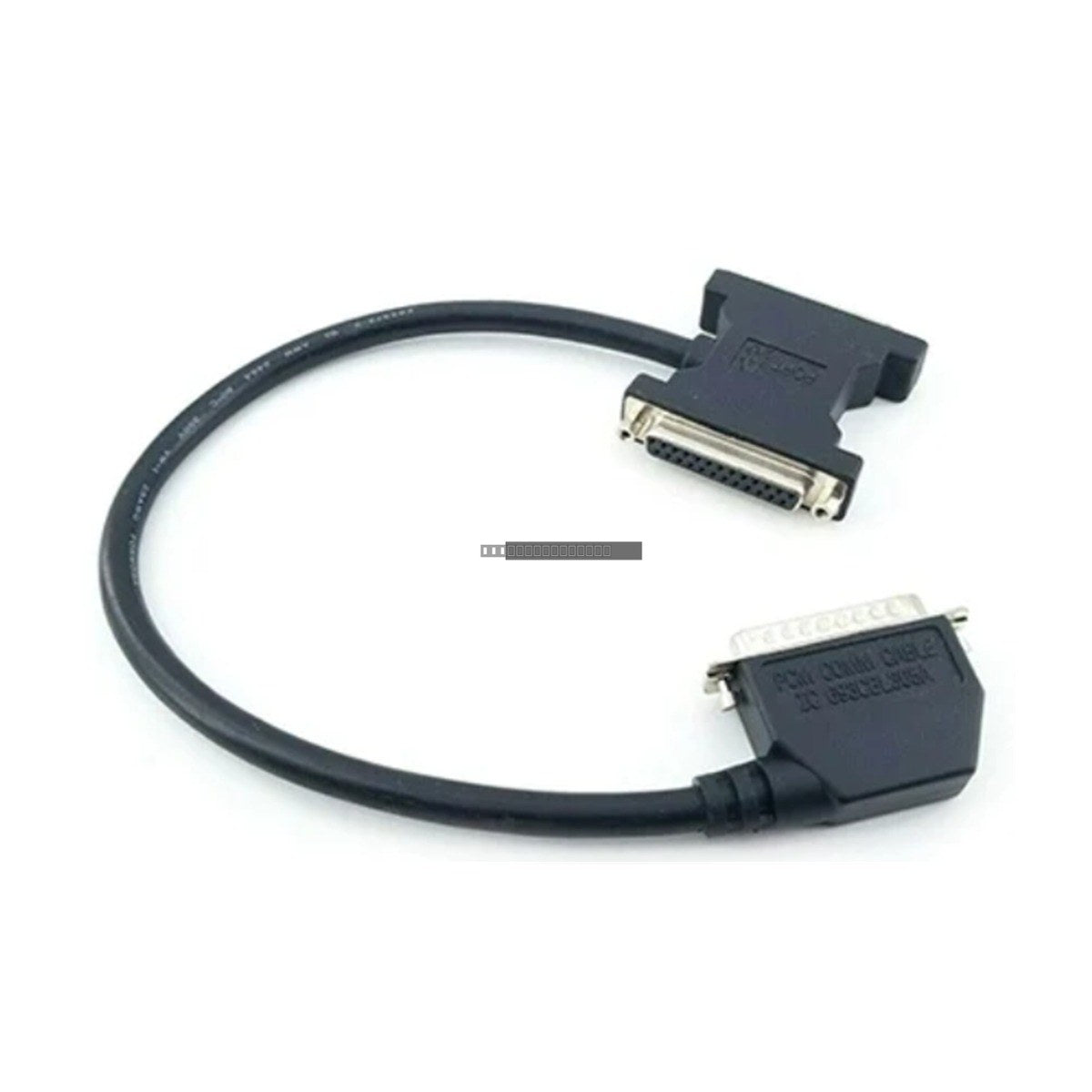

El General Electric IC693CBK001 es un kit de cables especializado diseñado para la plataforma PLC GE Fanuc Serie 90-30. Este kit está diseñado para facilitar la conexión de módulos de E/S de alta densidad, específicamente aquellos con configuraciones de 32 puntos. Al utilizar estos cables prefabricados, los usuarios pueden simplificar el proceso de cableado para configuraciones complejas de E/S, asegurando una transmisión de señal confiable entre los dispositivos de campo y el backplane del PLC.

Características

• Diseñado para módulos de E/S de alta densidad de 32 puntos en el sistema Serie 90-30.
• Incluye dos cables (izquierdo y derecho) para soportar la conectividad completa del módulo.
• Cuenta con conectores Fujitsu FCN-365S024-AU para una interfaz segura y estándar de la industria.
• Reduce el espacio libre requerido delante del armario del PLC en comparación con el cableado manual.
• Corriente nominal de 1.2 amperios por conductor.
• Longitud del cable de 10 pies (3 metros) para una instalación flexible.

Especificaciones Técnicas

Pautas de Instalación

• Asegúrese de que el sistema PLC esté apagado antes de intentar conectar o desconectar el cableado de E/S.
• Dirija los cables lejos de líneas de alto voltaje y fuentes de interferencia electromagnética (EMI) para evitar el ruido de la señal.
• Verifique que los conectores Fujitsu estén completamente asentados y bloqueados en los puertos del módulo de E/S de 32 puntos.
• Utilice una gestión adecuada de cables (p. ej., bridas o conductos para cables) para asegurar los cables de 10 pies y evitar la tensión en los conectores del módulo.
• Manipule los conectores con cuidado para evitar doblar los pines, lo que puede causar problemas de conexión intermitentes.

Preguntas Frecuentes

¿Cuál es el propósito principal del IC693CBK001?

Este kit se utiliza para simplificar el cableado de módulos de E/S de alta densidad de 32 puntos en los PLC GE Serie 90-30, reemplazando la necesidad de cableado individual punto a punto con una solución preterminada.

¿Este kit incluye todos los cables necesarios para un módulo?

Sí, el kit IC693CBK001 contiene dos cables (izquierdo y derecho) necesarios para interactuar completamente con un único módulo de E/S de alta densidad de 32 puntos.

¿Este kit de cables es compatible con otras series de PLC?

No, este kit está diseñado específicamente para los módulos de E/S GE Fanuc Serie 90-30 y utiliza configuraciones de conector propietarias para ese sistema.
