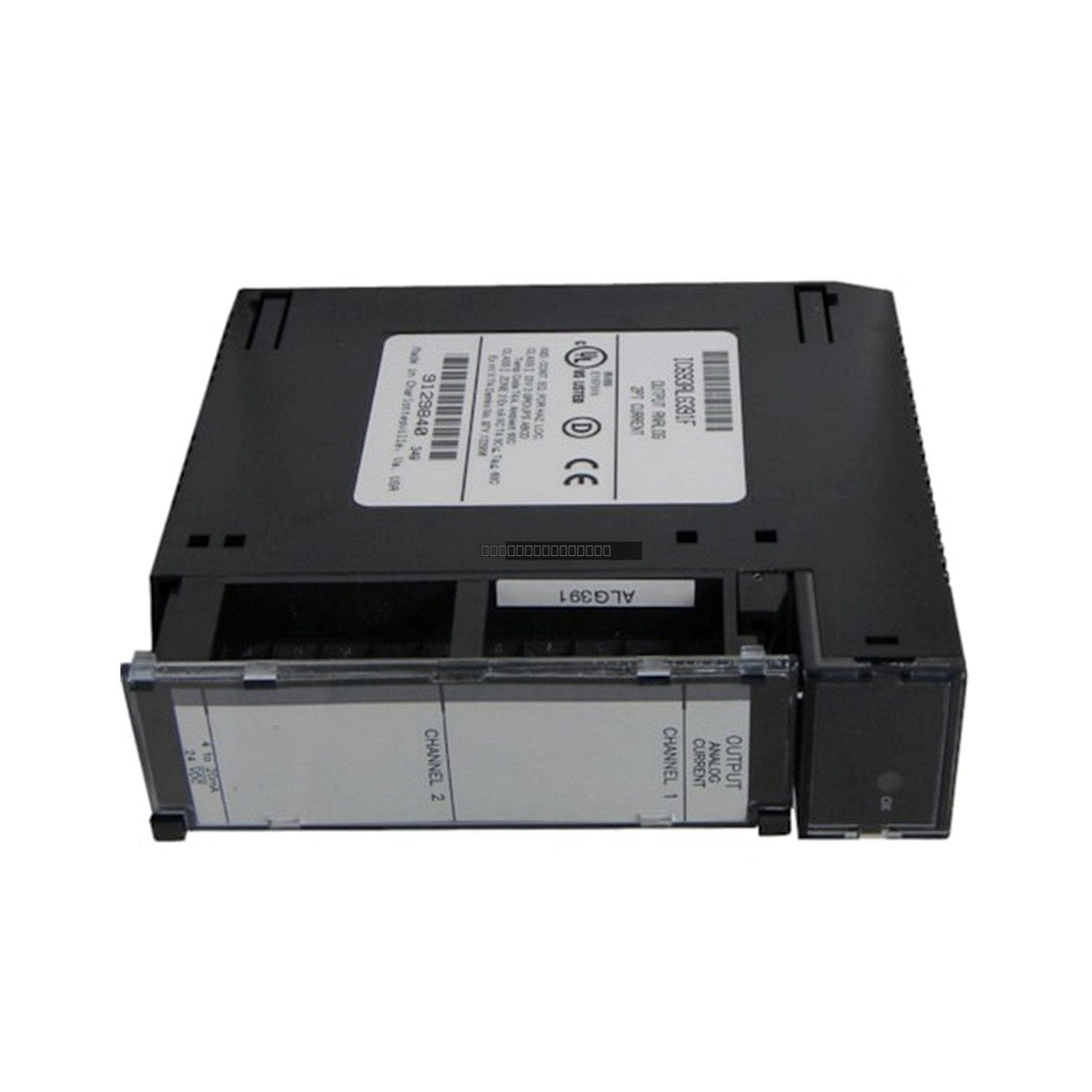

Módulo de Salida Analógica Serie 90-30 IC693ALG391F de General Electric

Descripción

El General Electric IC693ALG391F es un módulo de salida analógica de alto rendimiento diseñado para el sistema de controlador lógico programable (PLC) Serie 90-30. Este módulo proporciona dos canales de salida independientes, lo que permite un control preciso de dispositivos analógicos externos como actuadores, válvulas y variadores de frecuencia. Está diseñado para ofrecer una conversión de señal fiable con una resolución digital de 12 bits, lo que garantiza un control de proceso preciso en entornos de automatización industrial.

Características

• Dos canales de salida analógica independientes.
• Admite rangos configurables de 4-20 mA y 0-20 mA.
• Velocidad de actualización de canal rápida de 5 ms para una capacidad de respuesta en tiempo real.
• Aislamiento robusto de 1500 VCA entre la circuitería de campo y la lógica.
• Compatible con la tensión de alimentación externa estándar de 24 VCC (rango de 20-30 VCC).
• Diagnóstico integrado para monitorizar el estado de la salida.

Especificaciones Técnicas

Directrices de Instalación

• Asegúrese de que la alimentación del bastidor del PLC esté desconectada antes de instalar o retirar el módulo.
• Verifique que el módulo esté completamente encajado en la ranura del backplane y asegurado con los tornillos de montaje suministrados.
• Utilice cableado de par trenzado apantallado para las señales analógicas para minimizar la interferencia electromagnética (EMI).
• Asegúrese de que la fuente de alimentación externa de 24 VCC esté correctamente conectada a tierra y dentro del rango especificado de 20-30 VCC.
• Mantenga un espacio libre adecuado alrededor del módulo para permitir una disipación de calor y un flujo de aire adecuados dentro del gabinete.
• Evite enrutar los cables de señal analógica junto con las líneas de alimentación de CA de alto voltaje.

Preguntas Frecuentes

¿Cuál es la función principal del módulo IC693ALG391F?

Este módulo sirve como interfaz de salida analógica para el PLC GE Serie 90-30, convirtiendo datos digitales del controlador en señales de corriente analógica para accionar equipos de proceso externos.

¿Puede este módulo ser alimentado por el backplane?

El módulo requiere tanto +5 VCC del backplane como una fuente de alimentación externa de +24 VCC. Los 24 VCC pueden provenir del backplane (si la fuente de alimentación lo admite) o ser suministrados por una fuente externa proporcionada por el usuario.

¿Cuál es la resolución de las señales de salida?

El módulo presenta una resolución digital de 12 bits, lo que proporciona una resolución de 4 microamperios para el rango de 4-20 mA y 5 microamperios para el rango de 0-20 mA.
