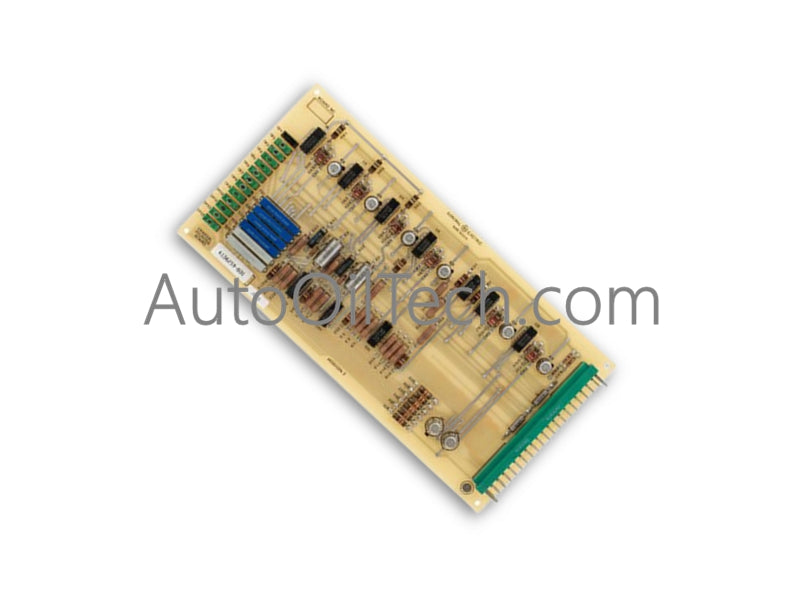

Tarjeta de verano estándar Speedtronic General Electric 4199J51-G01

La General Electric 4199J51-G01, también catalogada como la placa estándar de verano 4199J51, funciona como un componente de hardware dedicado para la suma de señales analógicas multicanal y el escalado de señales de control de voltaje dentro de las plataformas de control GE Speedtronic.

Especificaciones del hardware

Dinámica del bus de la placa posterior y la suma de señales

El módulo General Electric 4199J51-G01 incorpora circuitos amplificadores operacionales de precisión y filtrado del bus de la placa posterior para ejecutar la adición de señales matemáticas en tiempo real. Las características de rendimiento principales incluyen:

• Suma de señales analógicas: Combina múltiples canales de referencia de voltaje de entrada en una señal de salida de demanda de control unificada.
• Atenuación de ruido del bus de la placa posterior: Integra filtrado pasivo integrado para evitar que el ruido de conmutación en el bus de alimentación del rack distorsione los bucles de suma analógica.
• Compatibilidad con firmware y placa posterior del rack: Interopera directamente con las placas posteriores de rack de tarjetas GE Speedtronic estándar sin necesidad de modificaciones en la placa.

Preguntas frecuentes

P: ¿El 4199J51-G01 admite la inserción en caliente en una placa posterior de rack de tarjetas energizada?

R: No. Retirar o insertar la placa bajo alimentación activa de la placa posterior puede introducir transitorios de voltaje en los buses de suma analógicos conectados. Desconecte la alimentación del rack antes de reemplazar la placa.

P: ¿Cómo afecta una falla en la placa sumadora a los bucles de control posteriores?

R: Una falla en el amplificador operacional o en la etapa de voltaje de referencia hace que la señal de suma de salida se desvíe fuera de escala, lo que resulta en una señal de demanda incorrecta a los dispositivos de control posteriores.

Pautas de instalación en campo

• Verifique que la alimentación de la placa posterior esté completamente aislada antes de colocar o quitar el conjunto de la placa.
• Use una muñequera conectada a tierra de protección ESD durante la manipulación e instalación de la placa.
• Alinee los bordes de la tarjeta de circuito impreso con las guías de la ranura de la carcasa y empuje firmemente hasta que el conector del borde de la placa posterior encaje por completo.
• Asegúrese de que las líneas de señal de campo estén cableadas utilizando cables de par trenzado blindados con la conexión a tierra del blindaje completada en la regleta de terminales del gabinete principal.
