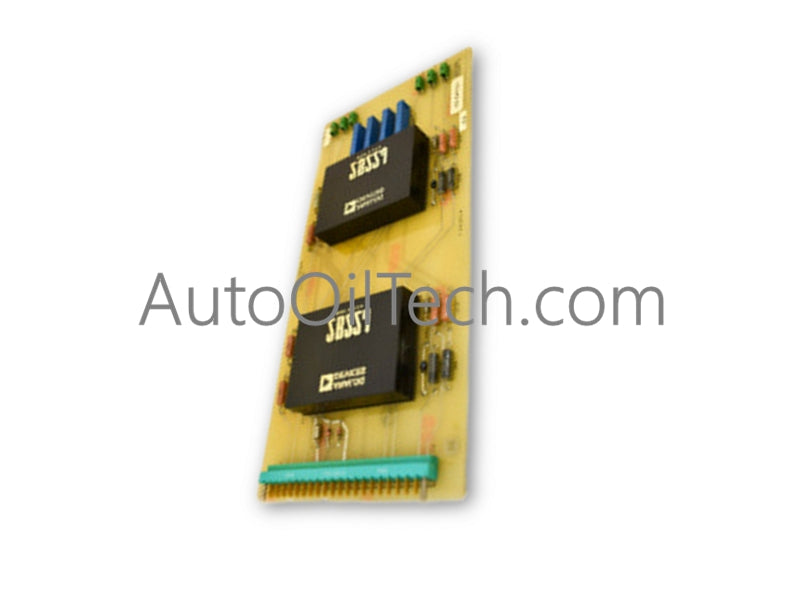

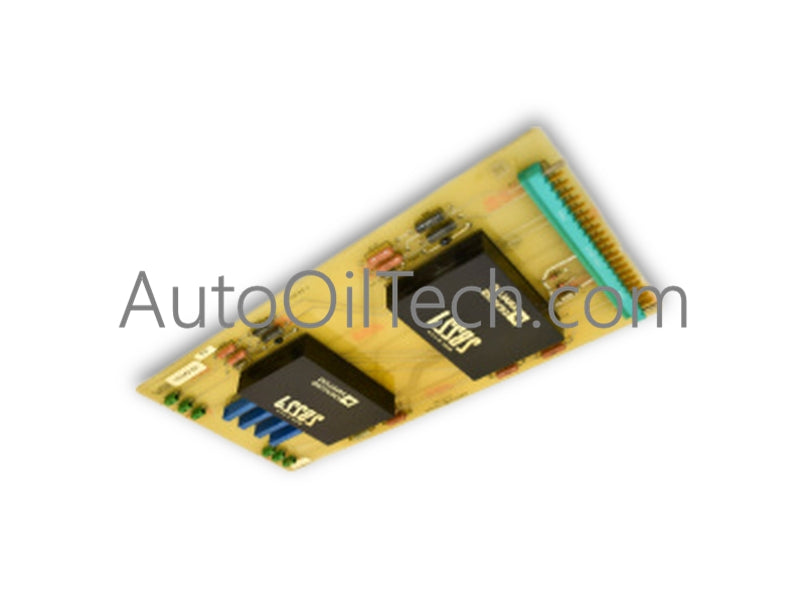

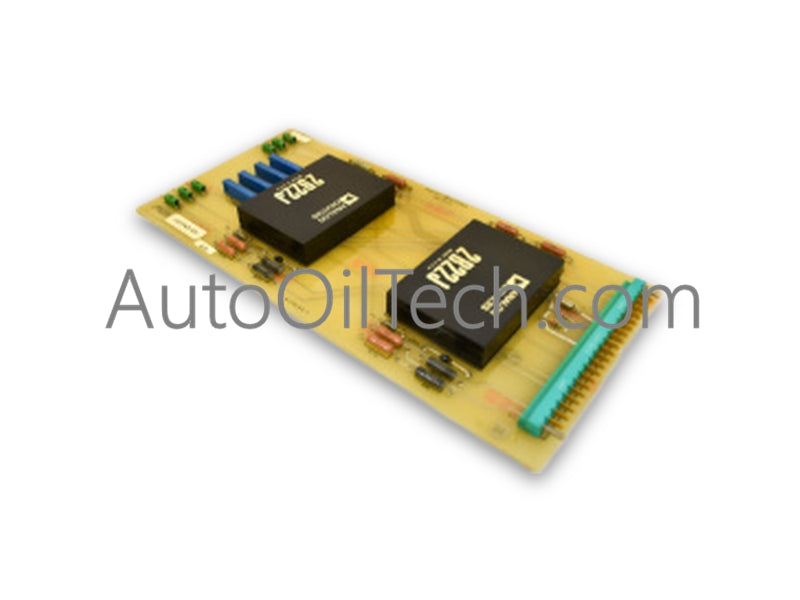

Módulo Oscilador Speedtronic General Electric 4116J89-G02

La General Electric 4116J89-G02, también catalogada como la tarjeta de circuito oscilador 4116J89, funciona como un componente de hardware dedicado para la generación de señales de excitación de portadora de 3 kHz dentro de las plataformas de control de turbinas GE Speedtronic.

Especificaciones de Hardware

Integración de Bus de Placa Base y Dinámica de Señales

La interfaz del módulo General Electric 4116J89-G02 utiliza circuitos de referencia de alta estabilidad diseñados para evitar la degradación de la señal de canal a canal y el acoplamiento de ruido de energía en la placa base. Las características clave de rendimiento eléctrico incluyen:

• Salida de frecuencia portadora: Suministra un voltaje de excitación de CA de 3 kHz limpio requerido para los bucles de sensor de retroalimentación de posición.
• Atenuación de ruido de la placa base: Incorpora filtrado pasivo a bordo para aislar las señales de control sensibles del ruido de conmutación de alta frecuencia de la placa base.
• Control de la deriva térmica de la frecuencia: Mantiene la frecuencia de salida objetivo dentro de la tolerancia en los rangos ambientales de funcionamiento de 0 a 60 grados C.

Preguntas Frecuentes

P: ¿Se puede extraer o insertar el módulo 4116J89-G02 con la placa base energizada?

R: No. La extracción o inserción de la tarjeta osciladora con energía activa puede generar transitorios eléctricos en los bucles de retroalimentación de los sensores conectados. Desenergice la fuente de alimentación del bastidor de tarjetas antes de reemplazarla.

P: ¿Qué condición principal indica una posible falla de la salida del oscilador de 3 kHz?

R: La pérdida de la señal de excitación de la portadora de 3 kHz hace que los canales de retroalimentación de posición lineal conectados registren condiciones de falla de señal fuera de rango.

Pautas de Instalación en Campo

• Verifique el aislamiento eléctrico completo de la placa base del gabinete de la tarjeta antes de insertar o extraer el conjunto de la tarjeta.
• Use una pulsera con conexión a tierra protectora contra ESD antes de manipular el conjunto de la tarjeta de circuito impreso.
• Alinee la tarjeta con los rieles guía de la tarjeta y asiente la tarjeta firmemente en el conector de borde de la placa base antes de apretar el hardware de retención.
• Mantenga las terminaciones de blindaje de cables dedicadas en el bloque de terminales de entrada para minimizar la interferencia electromagnética externa.
