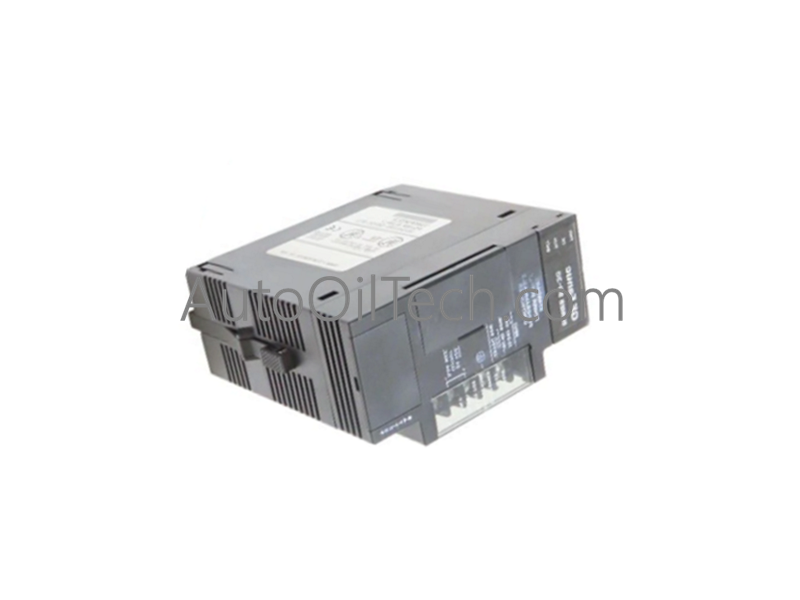

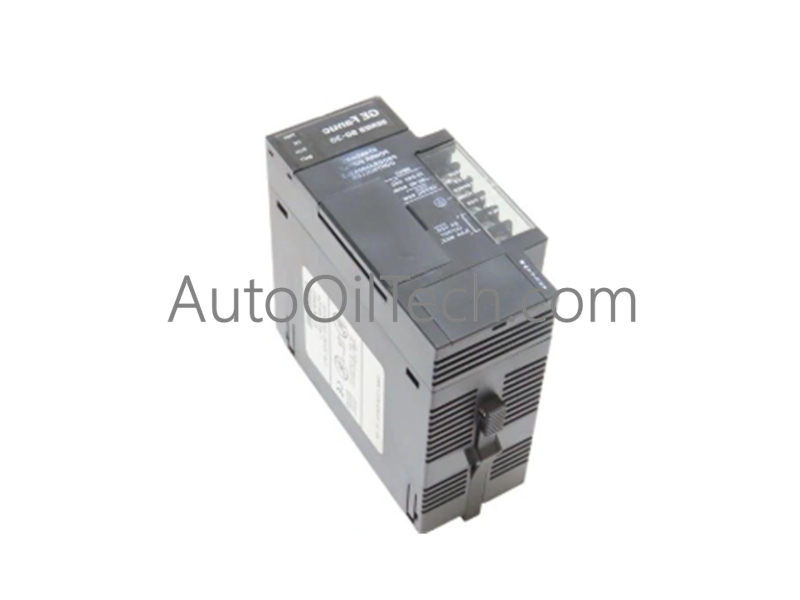

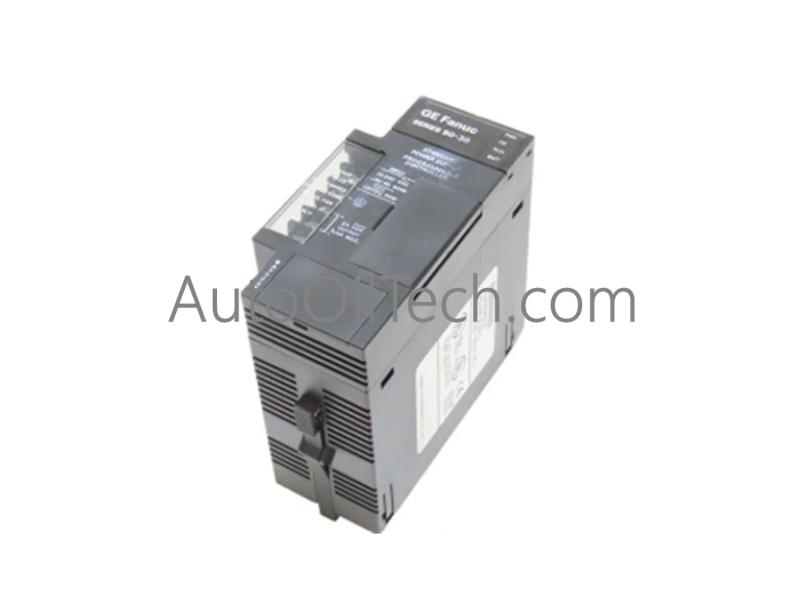

Módulo de E/S GE WESTERMD20C

Sirve como el módulo de E/S principal GE WESDAC D20C utilizado para ejecutar el procesamiento de señales de campo digitales y analógicas en las plataformas de automatización RTU GE D20.

Desglose de sufijos y matriz de modelos

El sistema D20C consta de una arquitectura de hardware de dos partes que comprende un módulo de procesamiento principal acoplado con un conjunto de terminación dedicado:

• WESDAC D20C: módulo electrónico principal que cuenta con la MPU 68HC11, memoria y placas secundarias analógicas opcionales para el procesamiento de datos y la comunicación D.20 Link.
• WESTERM D20C: panel de terminales desmontable dedicado a la terminación del cableado de campo físico y al enrutamiento de la interfaz del relé interpuesto.

Especificaciones de hardware

Bus de placa posterior y escalado de red determinista

El WESDAC D20C emplea conexiones de interfaz serie DB9 duales para ejecutar comunicaciones D.20 Link de alta velocidad a través de bastidores de controlador distribuidos. El procesamiento interno descarga el escaneo de bucle del procesador principal D20 central utilizando un microcontrolador 68HC11 integrado que funciona a una velocidad de reloj de 2 MHz. El módulo procesa actualizaciones analógicas de 16 canales en 275 ms (con filtrado de 60 Hz) y ejecuta el escalado de densidad de E/S local con un rechazo de ruido de modo común de 95 dB, manteniendo una entrega de datos determinista sobre topologías de bus internas.

Preguntas frecuentes

P: ¿Cómo se realiza el mantenimiento local en el WESDAC D20C sin interrumpir el tráfico serie de la placa posterior?

R: La tarjeta cuenta con un puerto WESMAINT DB9 dedicado en el panel frontal, lo que permite el acceso directo al terminal ASCII para diagnósticos mientras se mantiene la encuesta activa en los puertos secundarios de cadena tipo margarita D.20 Link.

P: ¿Cuál es el propósito del interruptor Local/Remoto ubicado en el panel frontal del módulo?

R: El interruptor de palanca Local/Remoto aísla los circuitos de salida de alimentación de la bobina del relé durante el mantenimiento, evitando disparos accidentales de campo mientras proporciona retroalimentación del estado del módulo al controlador host.

Guía de instalación en campo

1. Monte el panel de terminación WESTERM D20C en los rieles traseros del bastidor antes de insertar la tarjeta de procesamiento activa WESDAC D20C.
2. Verifique que todo el cableado de la señal de campo esté desenergizado antes de conectar los cables a los bloques de terminales.
3. Asegúrese de que los cables de cadena tipo margarita serie DB9 para el D.20 Link estén bien sujetos con tornillos de mariposa para evitar pérdidas intermitentes del bus.
4. Conecte a tierra todos los cables blindados de entrada analógica en un solo extremo al perno de tierra del chasis designado en el panel WESTERM.
5. Configure el interruptor Local/Remoto en "Local" durante la instalación del cableado para suprimir la activación de la salida de control.
