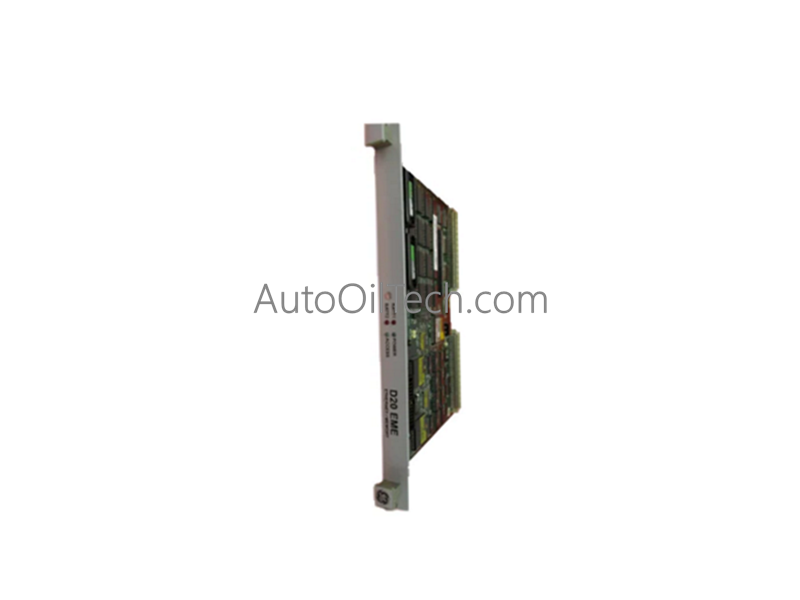

Módulo de Control del Procesador GE WESDAC D20M++

El GE Fanuc WESDAC D20M++, también catalogado como Módulo de Control D20M++, funciona como una unidad central de procesamiento para la concentración de datos, la traducción de protocolos y la ejecución de lógica de automatización en tiempo real dentro de plataformas de automatización industrial basadas en VMEbus.

Especificaciones de hardware

GE Fanuc Control Industrial y Ejecución de Backplane

• Licencias de velocidad de comunicación del bus de la placa posterior: El módulo se conecta directamente a los sistemas de placa posterior VMEbus paralelos estándar, mapeando sus registros de memoria local al espacio de direcciones maestro. Ejecuta la sincronización de palabras de datos, los bucles de sondeo periféricos y las secuencias de procesamiento de interrupciones dentro de intervalos de ciclo de bus sub-milisegundo deterministas.
• Compatibilidad con Firmware Flash: El módulo incorpora celdas ROM no volátiles de alta densidad que alojan el entorno operativo central del sistema y los paquetes de controladores. Esta arquitectura de memoria asegura los parámetros del sistema de control y las tablas de configuración de comunicación contra la eliminación accidental o la falla repentina de energía, descartando la necesidad de baterías físicas de retención de memoria.

Preguntas frecuentes

P: ¿Se puede extraer el módulo WESDAC D20M++ del bastidor VME mientras la alimentación de la placa posterior del sistema está activa?

R: No. Las especificaciones estándar de VMEbus no permiten el intercambio en caliente en vivo de las unidades de procesamiento primarias. Intentar extraer o insertar el módulo mientras el carril de alimentación del bastidor de +5 VCC está energizado puede causar arcos de datos a nivel de los pines, corromper las tablas de registro en las tarjetas adyacentes o inducir un bloqueo total de las comunicaciones de la placa posterior.

P: ¿Qué indicadores técnicos confirman un fallo de la memoria del sistema durante la secuencia de inicialización?

R: Durante la rutina de auto-prueba de encendido (POST), el microprocesador ejecuta cálculos de paridad y suma de comprobación contra los sectores integrados de ROM y RAM. Si se encuentra un bit de memoria corrupto, el módulo sale de la secuencia de arranque, registra una excepción de memoria en el registro de diagnóstico y cambia los indicadores de estado del panel frontal a un patrón de falla.
