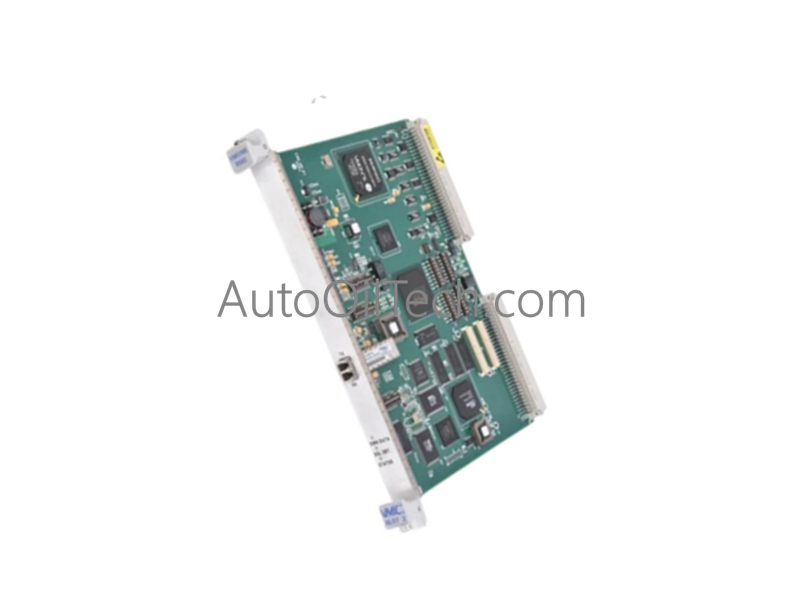

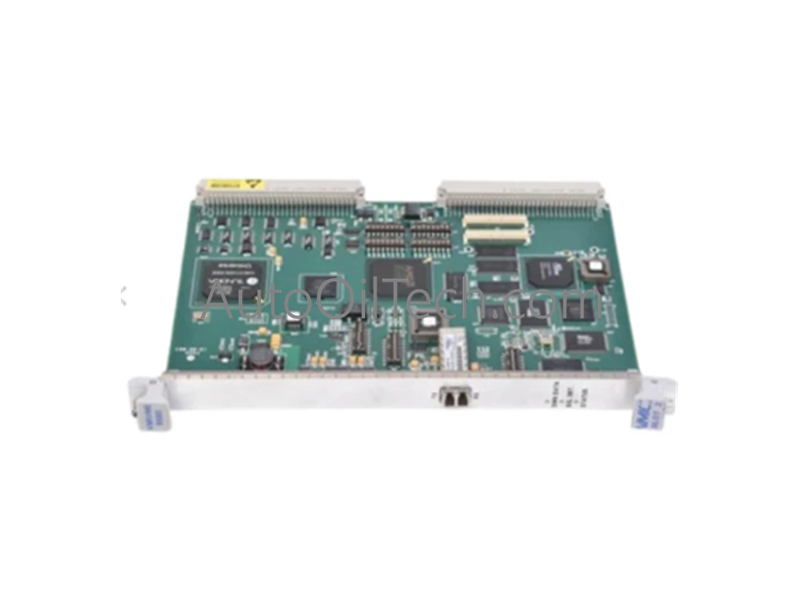

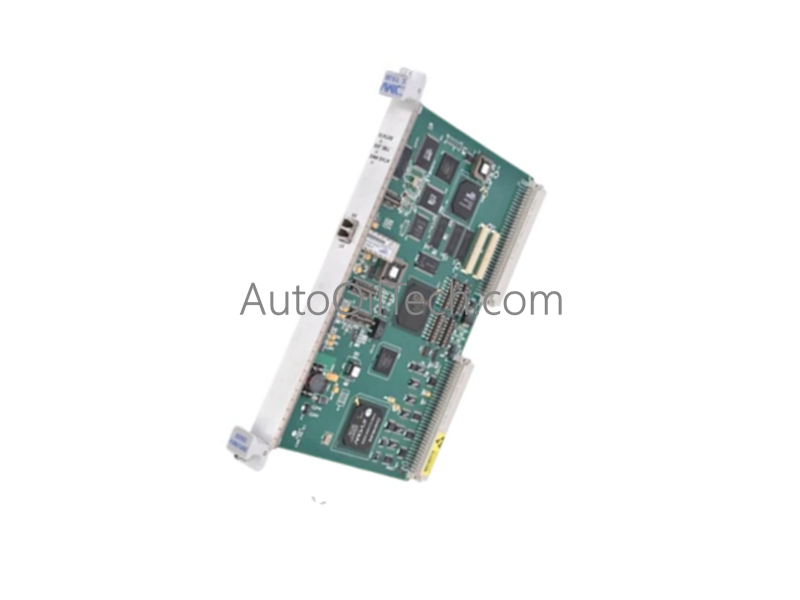

Tarjeta de nodo de memoria reflectante GE VMIVME5565 332-015565-010

Configurada para una replicación de datos de latencia ultrabaja y una sincronización multinodo determinista dentro de plataformas VMEbus, la tarjeta GE Fanuc VMIVME5565 332-015565-010 (tarjeta de nodo de memoria reflectante VMIVME5565) proporciona ejecución física/eléctrica directa. Refleja las estructuras de memoria integradas locales a través de nodos de computación distribuidos mediante anillos de fibra óptica dedicados de forma nativa en el nivel de hardware para mantener bases de datos compartidas en tiempo real paralelas a los ciclos de ejecución del bus del procesador maestro.

Especificaciones de hardware

Arquitectura determinista de control industrial y procesamiento de unidades

• Velocidad y registro de la comunicación del bus del backplane: El VMIVME5565 implementa un anillo de memoria reflectante autónomo controlado por hardware que opera completamente independiente de la sobrecarga de procesamiento de la CPU del host. Cuando un nodo local escribe datos en su matriz SDRAM interna a través del VMEbus, el transmisor integrado encapsula instantáneamente el cambio en un paquete de hardware dinámico de 4 a 64 bytes y lo transmite por el anillo de fibra, actualizando los nodos adyacentes en 500 nanosegundos.
• Sincronización de token de Profinet / EtherNet/IP y red: A diferencia de las redes de token maestro-esclavo estándar o las configuraciones de Ethernet industrial que sufren de latencia de la pila de software y colisiones de paquetes, esta tarjeta de fibra óptica utiliza una topología de anillo de hardware continua. Esta configuración garantiza ventanas de sincronización predecibles de submicrosegundos en simuladores distribuidos, sistemas de control de turbinas y conjuntos de adquisición de datos de alta velocidad.
• Compatibilidad con Firmware Flash y gestión de errores: La matriz lógica integrada de la placa rastrea la integridad del enlace y maneja la validación activa de paquetes continuamente en el nivel físico. Si un paquete de datos se corrompe o se pierde en la red, el subsistema de gestión de errores de la tarjeta detecta la excepción de paridad, gestiona el enmarcado de retransmisión y puede activar una interrupción de hardware dedicada para salvaguardar la validez de la base de datos compartida global.

Preguntas frecuentes

P: ¿Qué estados de hardware específicos ocurren si un cable de fibra óptica activo se desconecta de un nodo de anillo VMIVME5565?

R: Los transceptores de la capa física de la placa señalan inmediatamente un estado de pérdida de señal (LOS), establecen un bit de falla de enlace sin enmascarar en el registro de estado local e iluminan el LED de error del panel frontal. Para evitar el aislamiento de la red en configuraciones de seguridad críticas, se debe emparejar un concentrador externo o un módulo de derivación de doble anillo con la tarjeta para cerrar el bucle automáticamente.

P: ¿Se puede extraer esta placa de memoria reflectante VMEbus 6U del bastidor del chasis mientras las líneas de alimentación están activas?

R: No. Las especificaciones estándar de VMEbus no admiten el intercambio en caliente. La extracción de esta tarjeta de nodo mientras el backplane está energizado crea ruido de señal transitorio y arcos de voltaje en los pines del bus adyacentes, lo que corre el riesgo de corrupción de los registros de memoria compartidos y la congelación de las pistas de procesamiento paralelo en los nodos de CPU vecinos.
