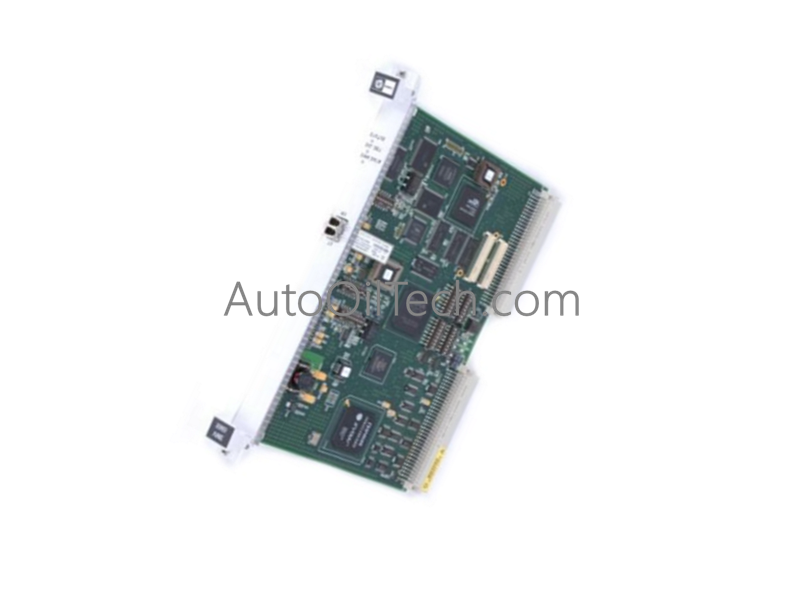

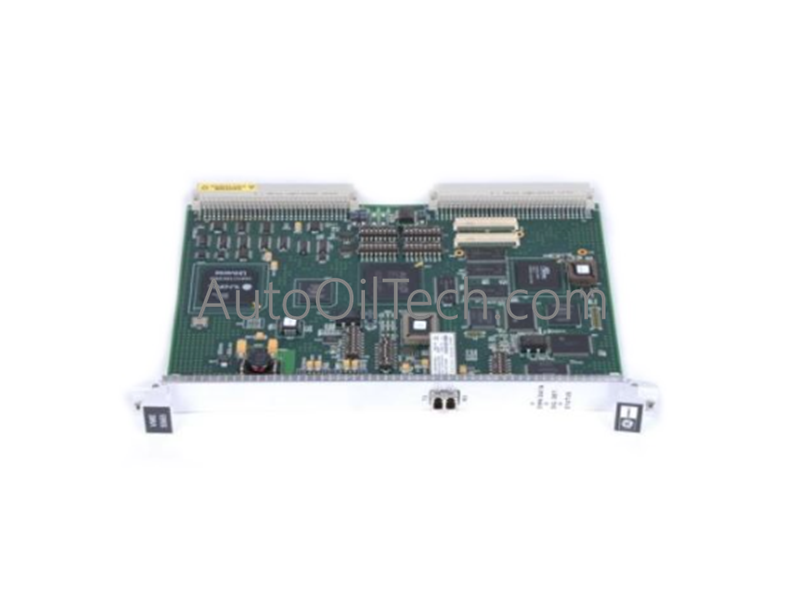

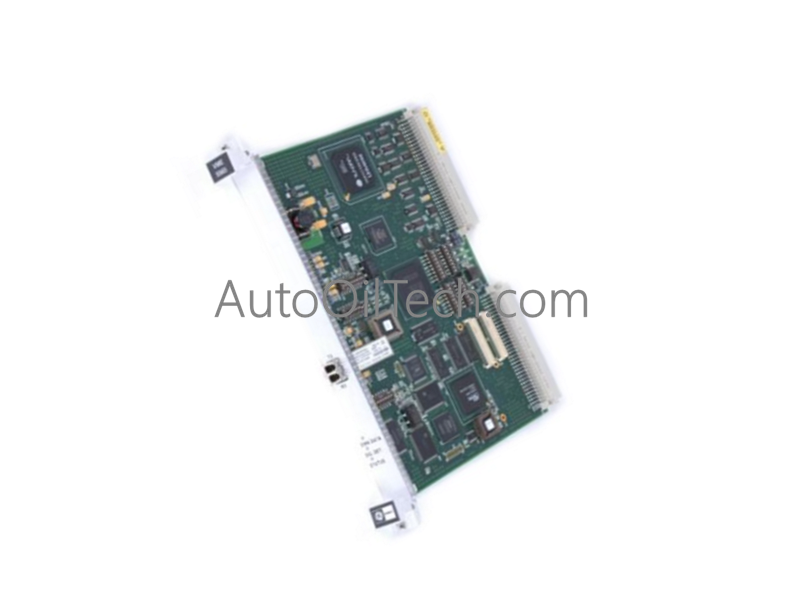

Tarjeta de nodo de memoria reflectante GE VMIVME-5565

La VMIVME-5565 funciona como una tarjeta de nodo de memoria reflectante de alto rendimiento VMIVME-5565 diseñada para establecer un intercambio de datos determinista y en tiempo real entre distintos nodos de computación a través de un bucle de red de fibra óptica. Configurarse como una tarjeta enchufable VMEbus de múltiples capas y alta velocidad, este dispositivo permite una arquitectura de memoria compartida en múltiples computadoras o PLC independientes. Al ejecutar algoritmos de empaquetamiento de tramas y autorreplicación de forma nativa en el nivel de hardware, actualiza grupos de memoria local idénticos de 128 MB en todos los nodos de red conectados en paralelo a los ciclos de ejecución del procesador local.

Especificaciones de hardware

Arquitectura de memoria reflectante en tiempo real

• Dinámica de anillo de memoria compartida determinista La VMIVME-5565 comparte datos a través de un anillo de fibra óptica de alta velocidad o una topología en estrella. Cuando un procesador host local escribe datos en una ubicación de registro específica dentro del banco de memoria local de 128 MB, la lógica integrada empaqueta inmediatamente ese bloque de datos y lo transmite a través de la línea de fibra óptica. Cada tarjeta de nodo adyacente en la red capta la trama de datos, copia las variables actualizadas en su propia matriz de memoria local con desplazamientos idénticos y pasa el paquete por la línea con un retraso de propagación mínimo.
• Infraestructura de interrupción a nivel de hardware Para admitir sistemas de tiempo real, la tarjeta cuenta con hardware de generación de interrupciones integrado. Cuando un registro de memoria específico es modificado por un sistema remoto, la tarjeta de nodo local activa una interrupción de hardware física a su CPU host. Esta capacidad permite que el sistema responda inmediatamente a cambios críticos de parámetros en la red, evitando por completo los cuellos de botella de sondeo de software que degradan el rendimiento en las redes Ethernet industriales estándar.

Preguntas frecuentes

P: ¿Qué comportamientos específicos del hardware ocurren si un enlace de fibra óptica se rompe o experimenta una pérdida severa de señal en el anillo de memoria reflectante?

R: El transceptor de fibra óptica a bordo detecta la falla de la frecuencia portadora y establece un bit de estado de error de enlace desenmascarado. La tarjeta dispara instantáneamente un LED indicador de falla local y lanza una interrupción de pérdida de red al sistema host. Dependiendo de la configuración de la red, el anillo debe enrutarse a través de un concentrador redundante o el bucle se segmentará, atrapando la propagación de datos dentro de los fragmentos de red supervivientes.

P: ¿Se puede cambiar en caliente de forma segura esta tarjeta de memoria reflectante VMEbus de 1.50 lbs mientras el backplane del chasis VME está encendido?

R: No. Las especificaciones estándar de VMEbus no admiten la extracción de tarjetas en vivo a menos que el chasis esté diseñado específicamente con subracks especiales de inserción en vivo. Extraer este módulo mientras las líneas de alimentación de CC de 5 V/3.3 V están energizadas puede causar cortocircuitos transitorios en el bus, lo que puede provocar daños eléctricos en los controladores de memoria a bordo y corromper las operaciones paralelas en las tarjetas de CPU adyacentes.
