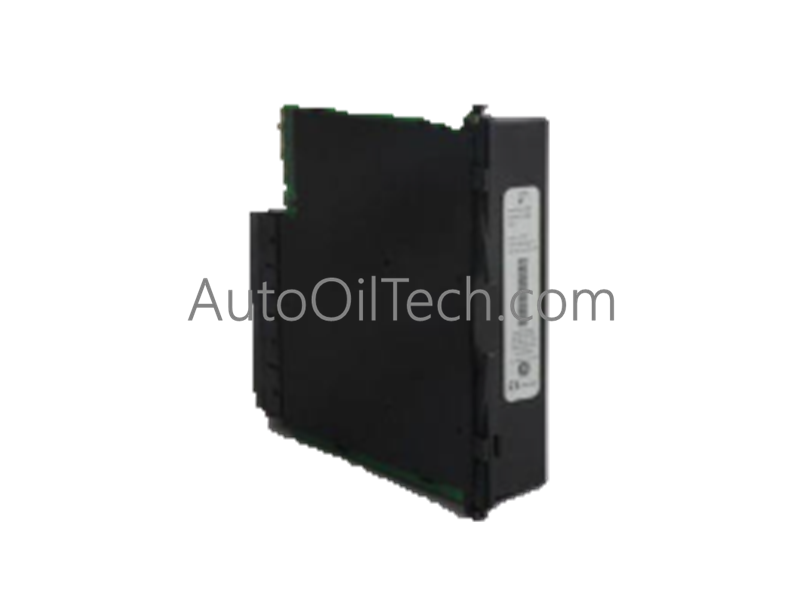

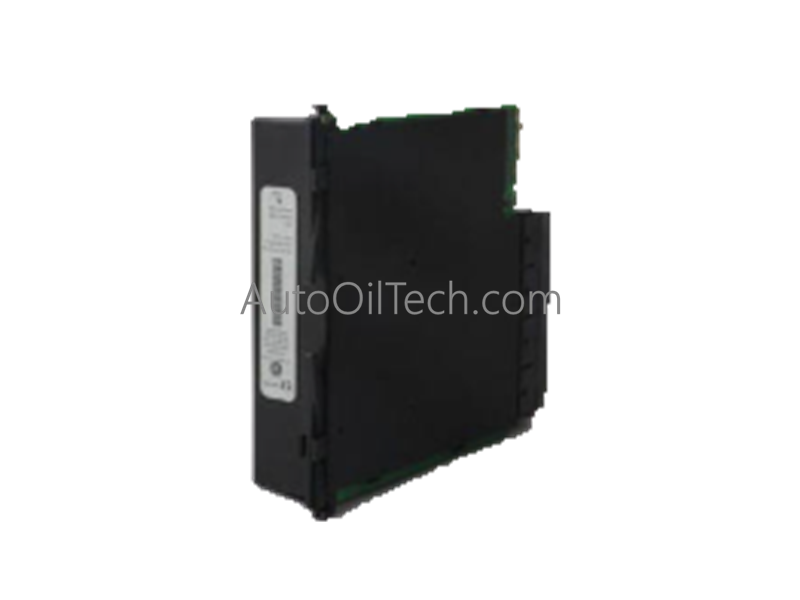

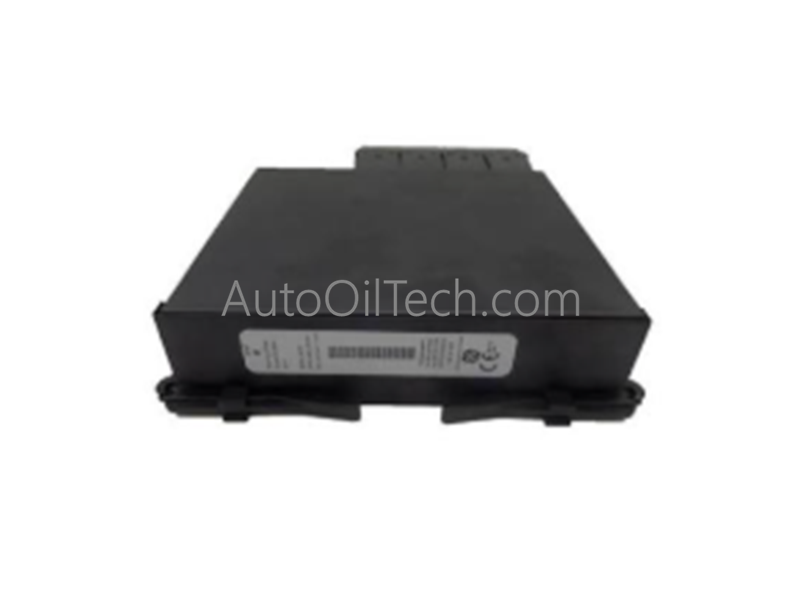

Módulo de entrada analógica GE UR9GV

Configurado para la adquisición simultánea de señales de corriente y voltaje en las plataformas de la serie Universal Relay (UR), el GE Multilin UR9GV (Módulo de entrada analógica UR9GV) proporciona la ejecución física directa del procesamiento de señales del transformador de corriente (CT) y del transformador de voltaje (VT).

Especificaciones de Hardware

Métricas de Control y Protección Industrial

• Velocidad de comunicación del bus de la placa posterior: El UR9GV utiliza el bus de la placa posterior de alta velocidad de la serie UR para transmitir formas de onda de corriente y voltaje sincronizadas al procesador de relé host. Esta interfaz está diseñada para un rendimiento de datos determinista, asegurando que los algoritmos de protección reciban muestras dentro de los ciclos de escaneo del relé requeridos.
• Redes Deterministas Profinet / EtherNet/IP: Si bien este módulo funciona como un nodo de adquisición analógica, se integra en el ecosistema de protección UR más amplio, admitiendo informes de red deterministas para esquemas de protección diferencial y fase a tierra a través de la infraestructura de comunicación del relé host.
• Escalado de la densidad de E/S: La arquitectura de 8 canales (4 CT / 4 VT) proporciona una huella versátil para el monitoreo complejo. El módulo admite mediciones diferenciales, fase a fase y fase a tierra, lo que permite una lógica de protección escalable en aplicaciones de generadores, transformadores, motores y alimentadores.
• Compatibilidad con Firmware Flash: El módulo admite lógica y diagnósticos actualizables en campo integrados con el firmware del relé host, asegurando que los datos de calibración del sensor y los algoritmos de detección de fallas sigan siendo compatibles con las últimas revisiones de software.

Preguntas Frecuentes

P: ¿El diseño intercambiable en caliente se aplica a los cables de entrada CT y VT?

R: No. Si bien el módulo UR9GV es físicamente intercambiable en caliente, los circuitos secundarios de los transformadores de corriente deben cortocircuitarse externamente a través de un bloque de prueba antes de la extracción del módulo. De manera similar, los circuitos VT deben aislarse para evitar la retroalimentación de voltaje peligroso. Extraer el módulo bajo carga resultará en un CT en circuito abierto, lo que provocará la generación de alto voltaje y posibles daños al equipo.

P: ¿Este módulo es capaz de medir de forma independiente sin un relé host?

R: No. El UR9GV es un módulo de adquisición pasiva diseñado para ser alimentado y controlado por un chasis de relé UR. No posee capacidades de procesamiento o comunicación independientes y debe instalarse dentro de un relé host para funcionar.

Pautas de Instalación en Campo

• Asentamiento Mecánico: Alinee el módulo con los rieles guía del chasis y deslícelo en la carcasa del relé hasta que el mecanismo de pestillo encaje. Asegúrese de que el módulo esté firmemente presionado para garantizar que los conectores de la placa posterior de alta densidad estén completamente asentados.
• Conexión a tierra: Asegúrese de que todas las entradas CT y VT estén correctamente referenciadas al bus de tierra del chasis, según lo definido por el esquema de protección específico. La conexión a tierra adecuada es necesaria para minimizar el ruido de modo común y mantener la precisión de la medición en las entradas diferenciales y de fase.
• Verificación de Diagnóstico: Después de la instalación, utilice el software GE EnerVista para verificar que el chasis UR reconozca correctamente el módulo. Realice una verificación de bucle para asegurarse de que las lecturas de corriente y voltaje en el relé coincidan con los valores de entrada del sensor primario.
