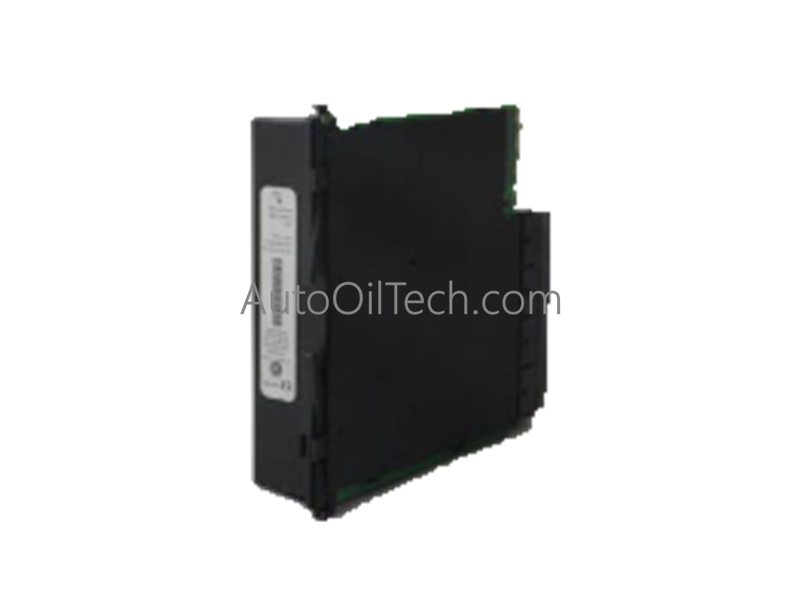

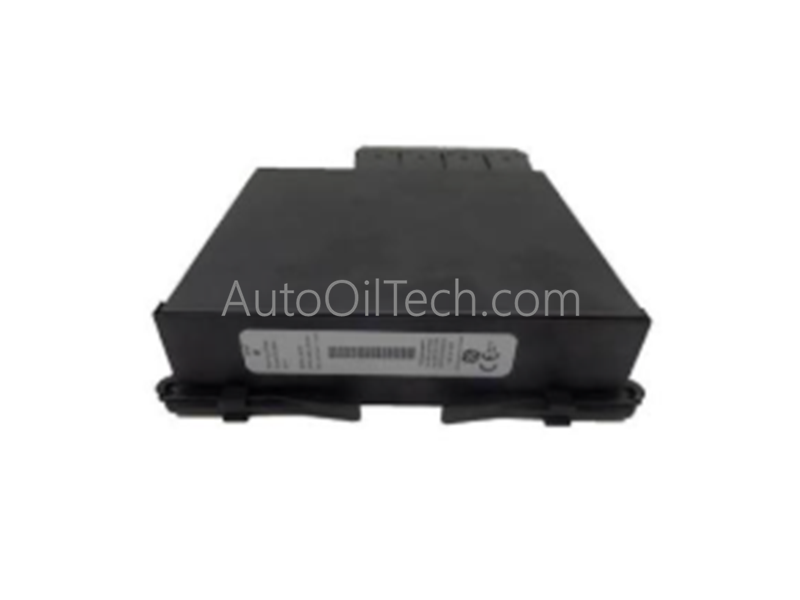

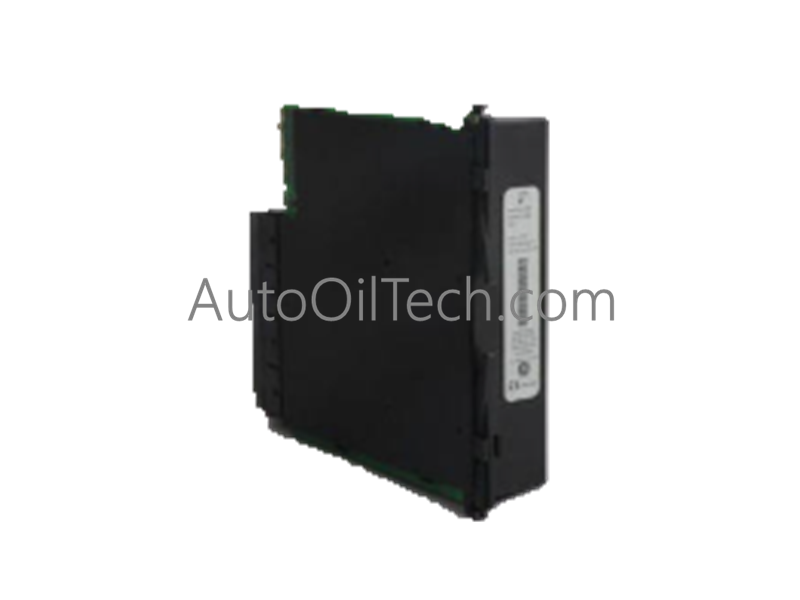

Entrada analógica GE UR8NV

Configurado para la adquisición de señales de corriente en plataformas de la serie Universal Relay (UR), el GE Multilin UR8NV (Módulo de Entrada Analógica UR8NV) proporciona la ejecución física directa del procesamiento de señales del transformador de corriente (CT).

Especificaciones del hardware

Métricas de control y protección industrial

• Velocidad de comunicación del bus de placa base: El UR8NV utiliza el bus de placa base de alta velocidad de la serie UR para transmitir datos de corriente al procesador del relé principal. Esta interfaz facilita la comunicación determinista, asegurando que los algoritmos de detección de fallas reciban muestras de corriente dentro de la ventana de protección requerida.
• Redes deterministas Profinet / EtherNet/IP: Si bien este módulo funciona como un nodo de adquisición analógica, se integra en el ecosistema de protección UR más amplio, admitiendo informes de red deterministas para esquemas de protección diferencial y de sobrecorriente a través de los puertos de comunicación del relé principal.
• Escalado de densidad de E/S: La arquitectura de 8 canales proporciona una adquisición de alta densidad para señales CT. El módulo admite configuraciones de medición tanto diferenciales como de un solo extremo, lo que permite una lógica de protección escalable en aplicaciones de generadores, transformadores, motores y alimentadores.
• Compatibilidad con firmware Flash: El módulo admite lógica y diagnósticos actualizables en campo integrados con el firmware del relé principal, lo que garantiza que las calibraciones de detección de corriente sigan siendo compatibles con las últimas revisiones del software del relé.

Preguntas frecuentes

P: ¿El diseño de intercambio en caliente se aplica a los cables de entrada del CT?

R: No. Si bien el módulo UR8NV es físicamente intercambiable en caliente, los circuitos secundarios de los transformadores de corriente deben cortocircuitarse externamente a través de un bloque de prueba antes de retirar el módulo. Extraer el módulo bajo carga dará como resultado un CT en circuito abierto, lo que provocará la generación de alto voltaje y posibles daños al equipo.

P: ¿Este módulo es capaz de muestrear entradas de voltaje?

R: No. El UR8NV es estrictamente un módulo de entrada de corriente. No proporciona capacidades de medición de voltaje y debe combinarse con módulos de entrada de voltaje separados dentro del chasis UR para aplicaciones que requieren lógica de protección combinada CT/VT.

Pautas de instalación en campo

• Asentamiento mecánico: Alinee el módulo con los rieles guía del chasis y deslícelo dentro de la carcasa del relé hasta que el mecanismo de cierre encaje. Presione firmemente el módulo para asegurar que los conectores de la placa base estén completamente asentados.
• Puesta a tierra del transformador de corriente: Asegúrese de que todas las entradas del CT estén correctamente referenciadas al bus de tierra del chasis según lo definido por el esquema de protección del sitio. Una puesta a tierra adecuada es necesaria para minimizar el ruido de modo común y mantener la precisión de la medición.
• Verificación de diagnóstico: Después de la instalación, utilice el software GE EnerVista para verificar que el módulo sea reconocido correctamente por el chasis UR. Realice una verificación de bucle para asegurarse de que las lecturas de corriente en el relé coincidan con los valores de entrada del sensor primario.
