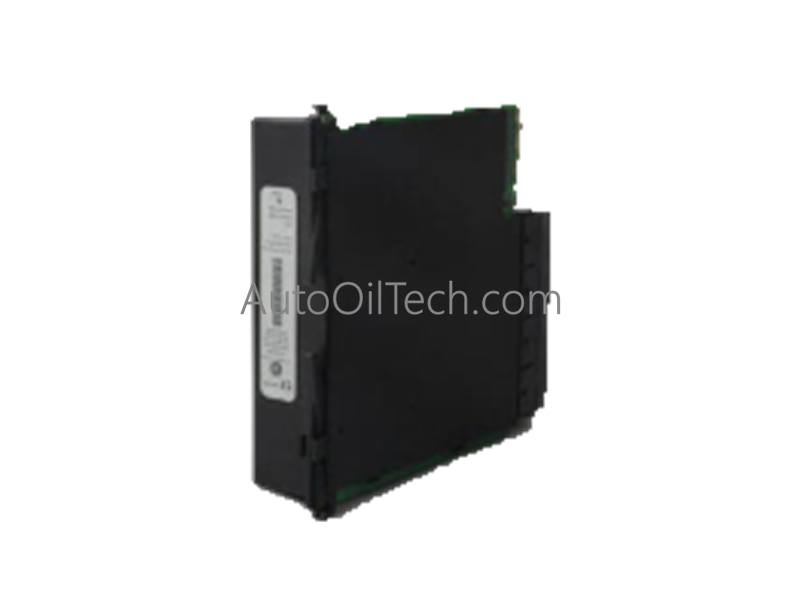

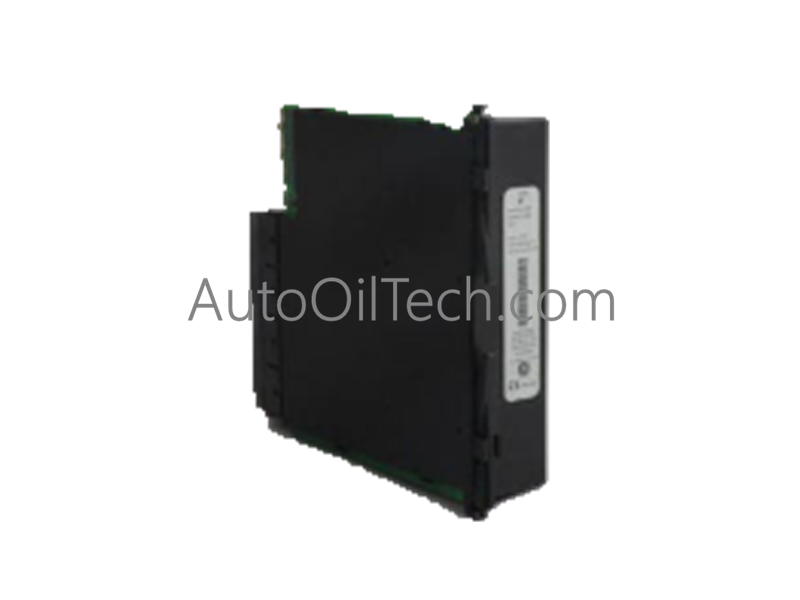

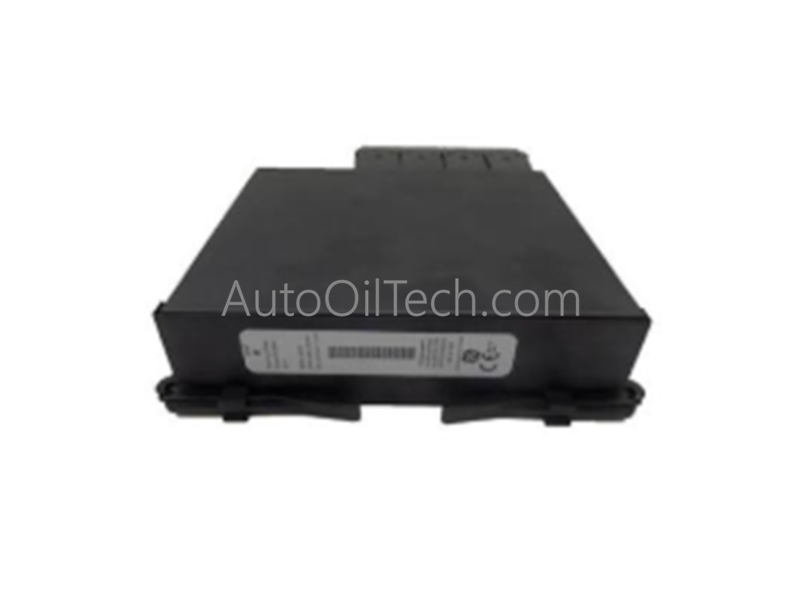

Módulo de expansión de E/S digital GE UR6PV

Configurado para la adquisición y el control de señales de alta densidad en plataformas de la serie Universal Relay (UR), el GE Multilin UR6PV (Módulo de Expansión de E/S Digitales UR6PV) proporciona la ejecución física directa de la detección de contactos y la conmutación de salida con clasificación de disparo.

Especificaciones del hardware

Métricas de control y protección industrial

• Velocidad de comunicación del bus de la placa posterior: El UR6PV utiliza la placa posterior UR de alta velocidad para garantizar un intercambio determinista de estados de entrada y comandos de salida. Esta interfaz está diseñada para soportar los requisitos de respuesta de sub-milisegundos de esquemas de protección complejos, asegurando que las entradas digitales se procesen dentro del ciclo de exploración del relé host.
• Redes deterministas Profinet / EtherNet/IP: Si bien este módulo funciona como un nodo de expansión de E/S físicas, opera dentro de la arquitectura de plataforma UR más amplia. Admite la integración de FlexLogic, lo que permite que el relé host realice tareas de control y automatización deterministas basadas en el estado de las 16 entradas de contacto.
• Escala de densidad de E/S: El módulo proporciona una huella de alta densidad para entornos de protección complejos. Las entradas cuentan con capacidad de auto-brunido para mantener la integridad del contacto eléctrico en aplicaciones de conmutación de baja corriente, mientras que la matriz de salida admite la conmutación de estado sólido y con clasificación de disparo para un control flexible del interruptor y el contactor.
• Compatibilidad del firmware Flash: La lógica y el mapeo de diagnóstico están integrados con el firmware del relé host. El módulo admite actualizaciones de campo sin interrupciones, lo que garantiza que las configuraciones de E/S sigan siendo compatibles con las últimas revisiones del software del relé y las actualizaciones de la lógica de protección.

Preguntas frecuentes

P: ¿La capacidad de intercambio en caliente se aplica a todos los puntos de conexión de E/S?

R: Sí. El módulo UR6PV está diseñado para intercambio en caliente dentro de un chasis UR energizado. Sin embargo, es obligatorio asegurarse de que no se activen inadvertidamente circuitos de control o de disparo activos durante el proceso de inserción o extracción. Verifique que el FlexLogic del relé host esté configurado en un estado seguro antes de reemplazar el módulo para evitar disparos falsos o acciones de control inesperadas.

P: ¿Cómo funciona la función de auto-pulido en las entradas digitales?

R: El circuito de auto-pulido aplica periódicamente una corriente de humectación a los contactos de entrada para romper la oxidación o la acumulación de películas superficiales. Esto garantiza una detección confiable para aplicaciones en las que los contactos de entrada rara vez se ciclan o funcionan en entornos de baja corriente, lo que evita fallas de alta resistencia en la ruta de entrada.

Pautas de instalación en campo

• Asiento mecánico: Alinee el módulo con los rieles guía del chasis y deslícelo dentro de la carcasa del relé. Asegúrese de que el mecanismo de pestillo esté completamente enganchado para mantener una conexión de baja impedancia a la placa posterior.
• Blindaje y puesta a tierra: Termine todos los blindajes de los cables de entrada digital en el bus de tierra del gabinete designado para evitar el acoplamiento de ruido electromagnético. La puesta a tierra adecuada es necesaria para proteger la lógica de conmutación de alta velocidad interna de los picos de voltaje transitorios típicos de los entornos de subestación.
• Prácticas de cableado: Utilice casquillos en todas las terminaciones de cable trenzado en el bloque de terminales para asegurar un contacto eléctrico de alta integridad. Apriete todas las conexiones a los valores especificados por el fabricante para evitar la acumulación de resistencia y el calentamiento localizado en las interfaces de los terminales.
