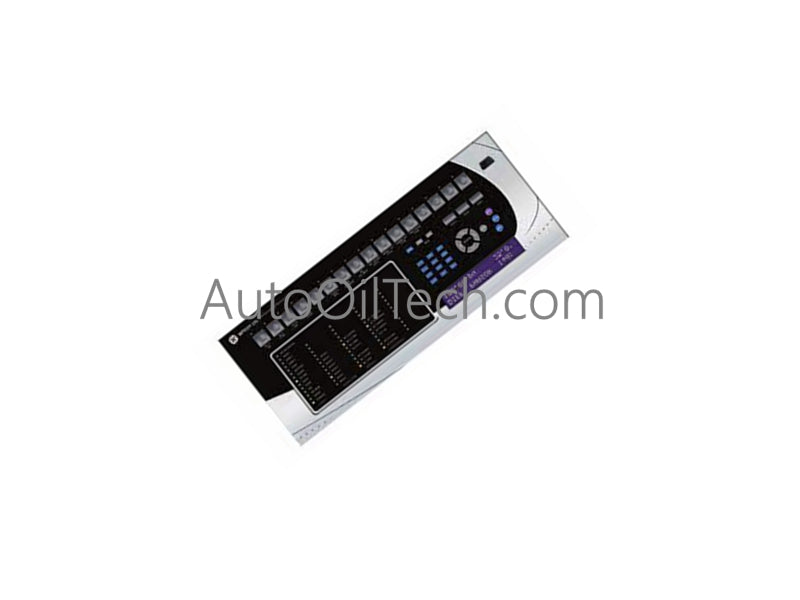

Relé de protección de transformador GE T60-K03-VLH-F8N-H6A-M6A-R7H

Configurado para protección diferencial de alta velocidad, detección de fallas a tierra y monitoreo de sobrecarga térmica en redes de automatización de subestaciones, el GE T60-K03-VLH-F8N-H6A-M6A-R7H (Relé de Protección de Transformadores T60) proporciona ejecución física y eléctrica directa.

Desglose de Sufijos y Matriz de Modelos

Especificaciones de Hardware

Velocidad de Comunicación del Bus de Backplane y Sincronización de Red

El relé utiliza una interfaz de bus de backplane interna determinista diseñada para procesar muestras de corriente y tensión sin sesgo de fase a través de múltiples tarjetas de procesamiento analógico. Las decisiones de disparo en submilisegundos dependen de la velocidad de comunicación intermódulo determinista entre los canales de entrada analógica y el núcleo del microprocesador. Para admitir implementaciones de bus de proceso IEC 61850 y protocolos de automatización de subestaciones, la compatibilidad con la memoria flash del firmware garantiza la sincronización del reloj de hardware en tiempo real a través del Protocolo de Tiempo Preciso (PTP) IEEE 1588. La alta densidad de E/S permite una adquisición de señal sin interrupciones mientras se mantiene la separación galvánica de los canales a través de las rutas de señal internas.

Preguntas Frecuentes

P: ¿Cómo procesa la unidad las fallas diferenciales de alta velocidad?

R: Los módulos internos de entrada de corriente muestrean las formas de onda de corriente a altas tasas de muestreo para ejecutar algoritmos diferenciales porcentuales de doble pendiente, compensando los cambios de fase y los desajustes de relación de TC sin transformadores de interposición de hardware externos.

P: ¿Cuáles son los límites del cableado de los terminales de la fuente de alimentación auxiliar?

R: Los terminales de entrada de alimentación aceptan calibres de cable de 12 AWG a 14 AWG con un par de apriete recomendado para los terminales de tornillo de 1.3 Nm para evitar puntos de conexión de alta resistencia.

P: ¿El reemplazo del módulo requiere una recalibración de los canales analógicos?

R: No, las entradas analógicas están precalibradas a bordo, aunque se requiere la alineación de la versión del firmware flash entre los módulos de hardware de reemplazo antes de la puesta en marcha del backplane.

Guía de Instalación en Campo

1. Monte la unidad de forma segura en un bastidor de instrumento estándar de 19 pulgadas o en un panel recortado, manteniendo una holgura vertical mínima de 50 mm por encima y por debajo del chasis para una disipación térmica convectiva pasiva.
2. Conecte a tierra el terminal de tierra protectora primaria (PE) en la parte trasera del chasis directamente a la red de tierra de la subestación utilizando un conductor de cobre corto y de baja impedancia (mínimo 4 mm cuadrados / 10 AWG).
3. Asegúrese de que todo el cableado secundario del transformador de corriente (TC) pase por bloques de terminales equipados con barras de cortocircuito antes de conectarlo al bloque de terminales del relé para evitar peligros de circuito abierto de alta tensión durante el mantenimiento.
4. Termine los cables de comunicación y señal de par trenzado blindado en un solo extremo, siguiendo los principios de puesta a tierra de un solo punto para eliminar las corrientes de bucle de tierra y las interferencias electromagnéticas transitorias (EMI).
