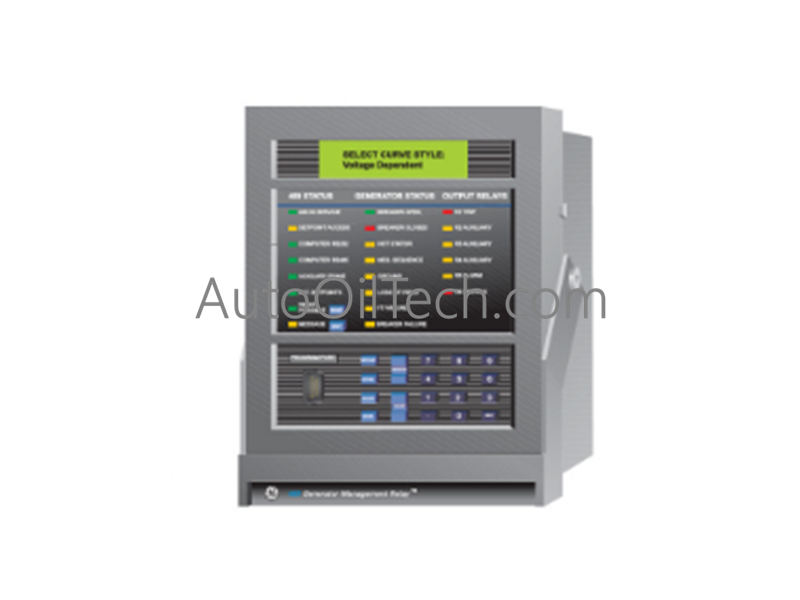

Relé de protección de generador GE SR489-P1-LO-A20-E

El GE Multilin SR489-P1-LO-A20-E, también catalogado como relé de protección de generador SR489-P1-LO-A20-E, funciona como un componente de hardware dedicado para la detección de fallas y la medición dentro de las plataformas de generación de energía de la familia GE SR. Configurado para protección y control de generadores, el GE Multilin SR489-P1-LO-A20-E (relé de protección de generador SR489-P1-LO-A20-E) proporciona ejecución eléctrica directa de relés de protección, lógica de control e interfaz de comunicación.

Desglose de sufijos y matriz de modelos

Especificaciones de hardware

Parámetros de control y protección industrial

• Velocidad de comunicación del bus de la placa posterior: El relé utiliza un bus interno de alta velocidad para procesar algoritmos de protección y datos de medición. Está diseñado para mantener un muestreo determinista de las formas de onda del generador, lo que garantiza que las funciones de protección contra sobrecorriente, diferencial y de falla a tierra operen dentro de los parámetros de tiempo de disparo requeridos.
• Redes deterministas Profinet / EtherNet/IP: Aunque el relé admite interfaces de comunicación serie estándar, facilita la notificación de datos determinista para sistemas de automatización de subestaciones y gestión de energía. Esta integración permite la monitorización continua del estator, rotor y zonas de protección auxiliares del generador a través de una infraestructura de comunicaciones unificada.
• Escalado de densidad de E/S: El dispositivo integra capacidades de salida analógica de 4–20 mA, lo que permite una interfaz perfecta con entradas DCS o PLC para medición remota. La pantalla mejorada (Sufijo E) permite la visualización local de estados de protección complejos y registros de eventos, lo que facilita la resolución rápida de problemas in situ.
• Compatibilidad con firmware Flash: La serie SR489 admite lógica de protección programable en campo y actualizaciones de firmware, lo que permite la implementación de esquemas de control personalizados y algoritmos de diagnóstico actualizados sin necesidad de reemplazar el hardware.

Preguntas frecuentes

P: ¿El SR489-P1-LO-A20-E admite el intercambio en caliente dentro de un panel de control del generador?

R: No. El SR489-P1-LO-A20-E no está diseñado para el intercambio en caliente. Los circuitos de CT deben cortocircuitarse externamente y los circuitos de VT deben aislarse antes de retirar el módulo para evitar voltajes peligrosos y posibles daños al relé o al equipo asociado. Siempre confirme que la unidad esté apagada antes de desconectar los bloques de terminales de la placa posterior.

P: ¿Cómo afecta la configuración de entrada de corriente "P1" a la instalación?

R: El sufijo "P1" significa que las entradas secundarias de CT de fase están clasificadas para 1 A. Asegúrese de que la corriente secundaria de los CT de generador conectados coincida con esta especificación. La conexión de un CT de 5 A a una entrada de 1 A provocará graves errores de medición y la posibilidad de un disparo de protección incorrecto durante el funcionamiento normal.

Pautas de instalación en campo

• Montaje mecánico: Fije el relé en el recorte del panel utilizando el hardware de montaje del chasis suministrado. Se requiere una unión limpia y conductora entre el chasis y la toma de tierra del panel para mantener la eficacia de los circuitos internos de protección contra sobretensiones e inmunidad al ruido.
• Cableado y terminación: Utilice cables de par trenzado blindados para todas las conexiones de salida analógica de 4–20 mA para mitigar los errores inducidos por EMI. Termine los blindajes de los cables en el bus de conexión a tierra del gabinete designado, no en el chasis del relé, para evitar que el ruido de los bucles de tierra degrade la precisión de la medición.
• Integridad del circuito de corriente: Después de cablear los circuitos de CT a las entradas de 1 A, verifique la rotación y la magnitud de la fase a través de la interfaz de visualización mejorada. Asegúrese de que todas las conexiones de los terminales estén apretadas según las especificaciones del fabricante para minimizar la resistencia de contacto, lo cual es fundamental para la protección diferencial sensible.
