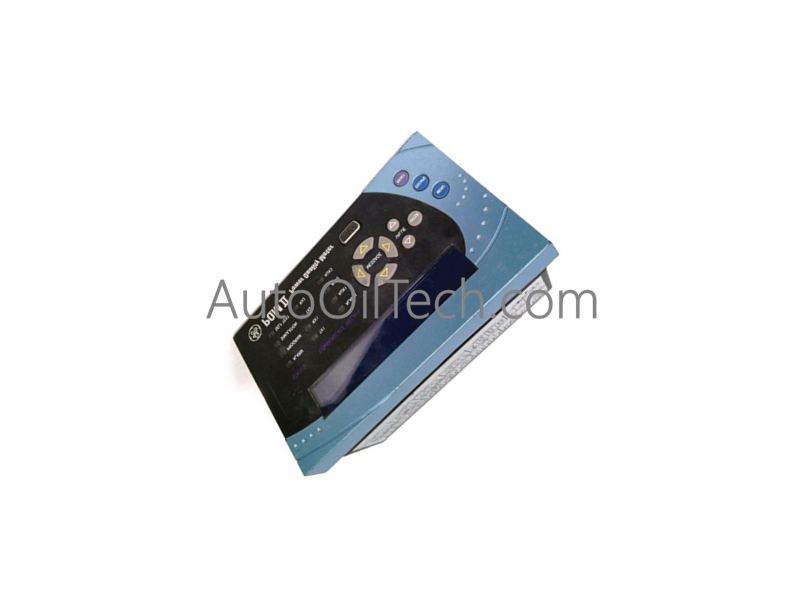

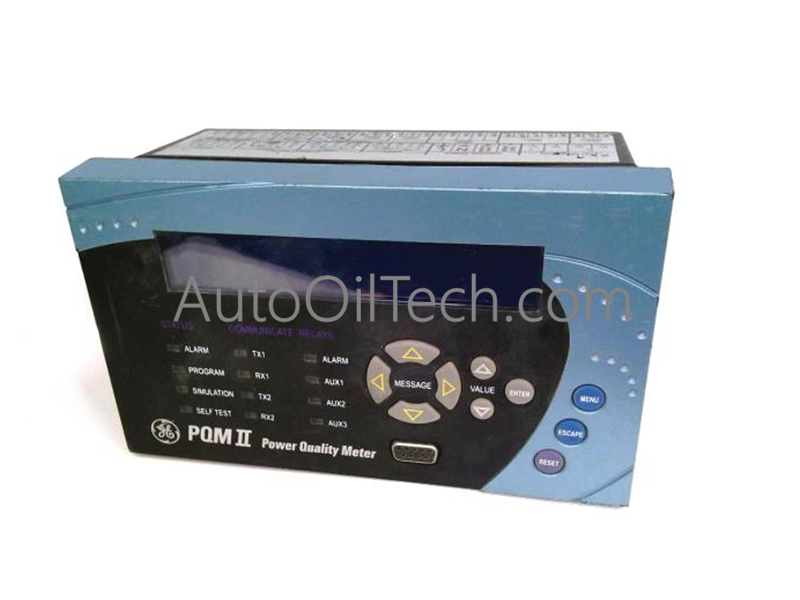

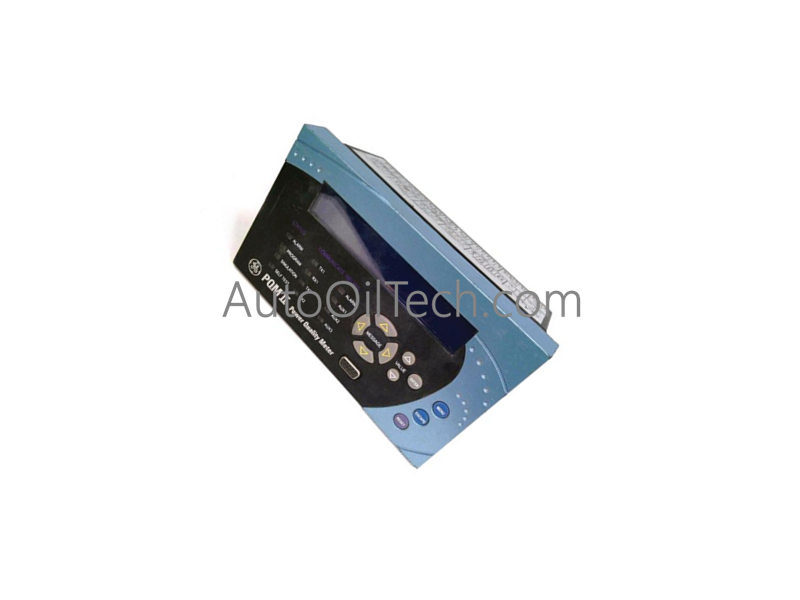

Panel del medidor de calidad de energía GE PQMII

El GE PQMII, también catalogado como el Panel Medidor de Calidad de Energía PQMII, funciona como un componente de hardware dedicado para el monitoreo continuo de energía eléctrica dentro de redes de distribución de CA industriales.

Especificaciones de hardware

Comunicación del bus de backplane y velocidad de la red serie

El PQMII integra dos interfaces de comunicación serie RS485 traseras junto con un puerto de programación RS232 accesible desde el frente para transmitir telemetría eléctrica de múltiples parámetros a los backplanes SCADA y DCS del host. El muestreo DSP de alta velocidad ejecuta mediciones continuas de calidad de energía mientras mantiene la compatibilidad del firmware en topologías de red Modbus RTU. Los dos puertos RS485 admiten topologías de bus en cadena sin introducir latencias de transferencia de datos ni afectar los tiempos de respuesta de la pantalla del teclado local.

Preguntas frecuentes

P: ¿Cuáles son los requisitos de voltaje de la fuente de alimentación de control para operar el PQMII?

R: La fuente de alimentación interna acepta un amplio rango de voltaje de entrada de 90 a 300 VCC o de 70 a 265 VCA a 50/60 Hz, con un consumo máximo de energía de 20 VA.

P: ¿Cuántos puertos de comunicación serie están disponibles en la interfaz de hardware del PQMII?

R: El medidor cuenta con tres puertos serie: un puerto RS232 en el panel frontal para mantenimiento/configuración, y dos puertos RS485 independientes en la parte trasera para monitoreo en red.

Pautas de instalación en campo

1. Prepare el recorte del panel y deslice el marco del PQMII a través de la abertura frontal hasta que el bisel quede al ras contra la puerta.
2. Fije el medidor en su lugar usando los soportes de montaje suministrados y apriete los tornillos de retención de manera uniforme para evitar la distorsión del panel.
3. Termine las líneas de alimentación de control a través de un disyuntor externo de 2 A o un interruptor de desconexión fusionado.
4. Asegúrese de que las líneas de comunicación RS485 estén cableadas usando un cable de par trenzado blindado y aplique resistencias de terminación de 120 ohmios en los nodos finales de la cadena.
5. Conecte el perno de tierra del chasis trasero directamente a la barra de tierra del panel local usando un cable de cobre de 14 AWG para garantizar el rendimiento del blindaje EMI.
