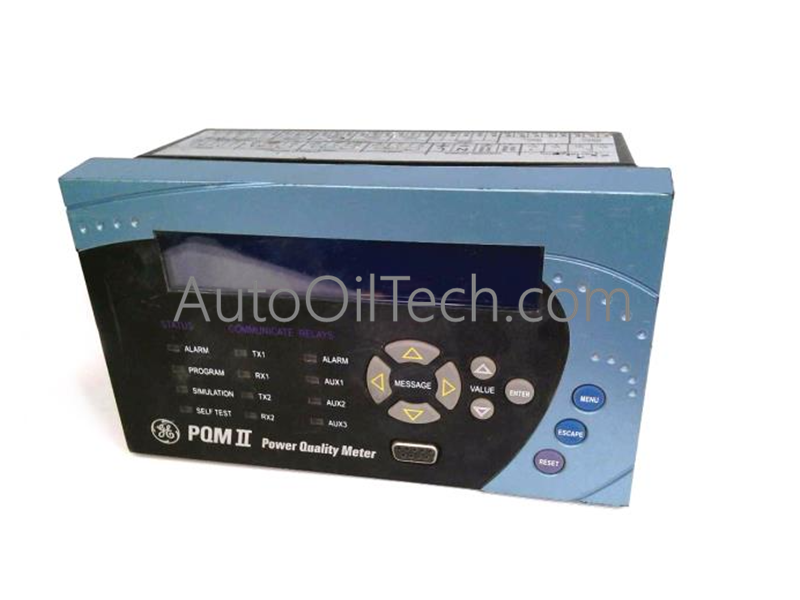

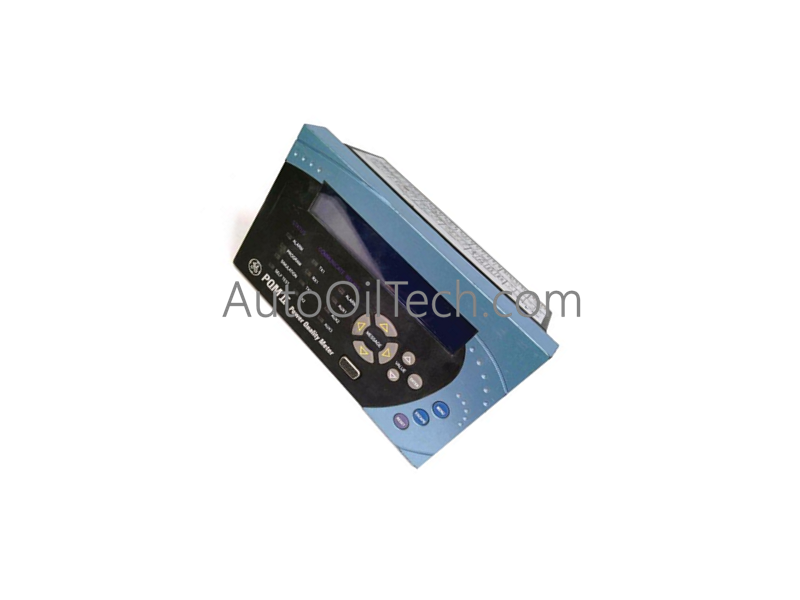

Medidor de calidad de energía GE PQMII-C-A

Configurado para la supervisión precisa de parámetros eléctricos en sistemas de distribución de CA, el GE PQMII-C-A (medidor de calidad de energía PQMII) proporciona ejecución física/eléctrica directa.

Desglose de sufijos y matriz de modelos

La cadena del modelo de hardware PQMII-C-A define opciones específicas de fábrica y configuraciones de tarjetas funcionales:

• Serie base PQMII: Plataforma de medición de calidad de energía digital que utiliza procesamiento True RMS de 64 muestras/ciclo.
• Sufijo -C: Indica la opción de tarjeta de comunicación RS485 integrada para telemetría Modbus RTU en red.
• Sufijo -A: Designación de entrada de energía de control y configuración de tarjeta de salida analógica.

Especificaciones del hardware

Velocidad de comunicación del bus de la placa posterior y escalado de E/S

El PQMII-C-A procesa formas de onda de voltaje y corriente True RMS a 64 muestras por ciclo, ejecutando rutinas de cálculo DSP internas hasta el 32º armónico. El aislamiento de la señal de canal a canal a través de las entradas CT y VT evita los bucles de tierra, mientras que el procesamiento interno de alta velocidad escala la densidad de E/S mapeando los valores de medición en tiempo real en bucles de detección de entrada de interruptor pulsado de 24 VCC sin degradación de la medición de ciclo.

Preguntas frecuentes

P: ¿Cuáles son los umbrales de sobrecarga del transformador de corriente (CT) admitidos por el PQMII-C-A?

R: El circuito de entrada CT soporta sobrecargas de corriente temporales de hasta 20 veces la clasificación nominal de CT durante 1 segundo, y hasta 100 veces la clasificación nominal de CT durante 0.2 segundos.

P: ¿Cómo maneja el módulo la detección de la señal de entrada del interruptor?

R: Las entradas del interruptor detectan estados de contacto seco utilizando una salida pulsada de 24 VCC a 2 mA generada internamente, lo que requiere una resistencia de ENCENDIDO máxima de 1000 ohmios y una duración mínima de pulso de 100 ms.

Pautas de instalación en campo

1. Corte una abertura estándar de 1/4 DIN en la puerta del panel e inserte el chasis PQMII-C-A, apretando los clips de montaje laterales de forma segura.
2. Cortocircuite los bloques de cableado secundario de CT antes de terminar los cables de CT en la regleta de terminales traseros del medidor para evitar voltajes de circuito abierto letales.
3. Conecte las entradas de voltaje a través de fusibles de acción rápida de 2 A en línea para proporcionar protección de circuito durante picos de bus primario.
4. Conecte a tierra el chasis del medidor y los blindajes de los cables de comunicación RS485 en un solo punto en el perno del bus de tierra principal.
5. Apriete todos los bornes de tornillo del bloque de conectores traseros a 0.5 Nm para mantener la integridad del contacto eléctrico.
