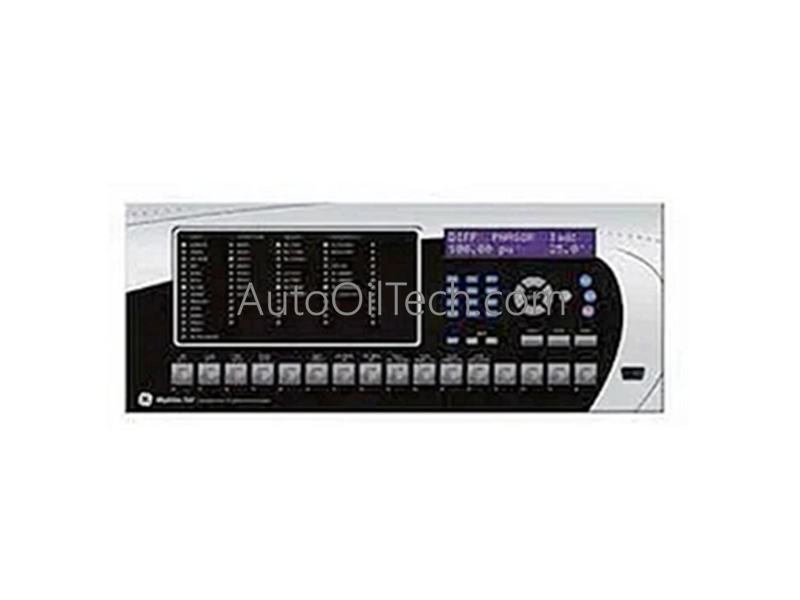

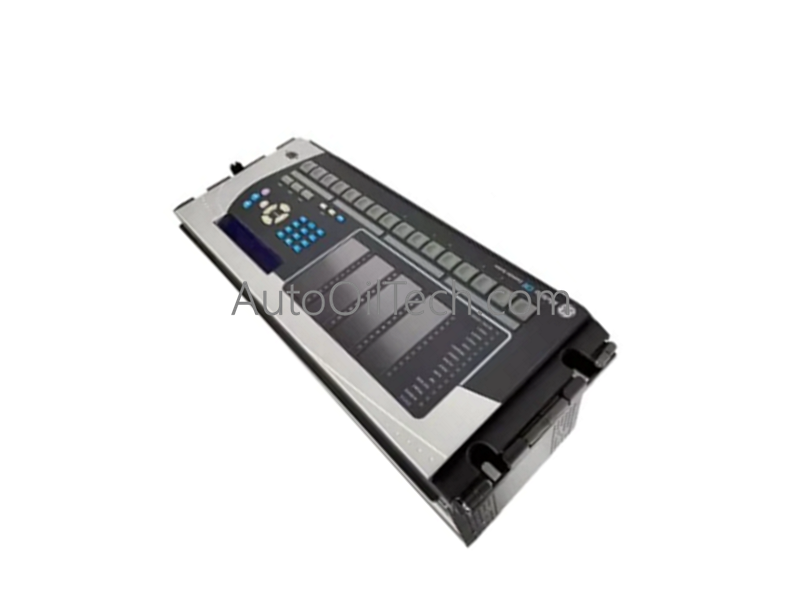

Relé de protección de interruptores GE Multilin C60TG3HLH

Configurado para la gestión de interruptores de alta tensión en plataformas de relé universal (UR), el GE Multilin C60TG3HLH (relé de protección de interruptores C60TG3HLH) proporciona la ejecución física y eléctrica directa de los esquemas de supervisión, protección y control de interruptores.

Especificaciones de hardware

Características de control industrial y de red

• Velocidad de comunicación del bus de placa posterior: El relé utiliza el bus de placa posterior UR de alta velocidad para la sincronización interna de datos de módulo a módulo. Esta velocidad es necesaria para mantener una ejecución de lógica de protección determinista, asegurando que las señales de disparo del interruptor se procesen dentro de ventanas de tiempo de subciclo.
• Redes deterministas Profinet / EtherNet/IP: El C60TG3HLH admite la integración de alta velocidad en redes de automatización modernas a través de protocolos como IEC 61850 Edición 2 y Modbus TCP. Esto permite el intercambio de datos determinista con plataformas SCADA o DCS para monitoreo remoto y control de supervisión.
• Escalado de densidad de E/S: La arquitectura del dispositivo permite la expansión de E/S digitales a través de módulos de plataforma UR adicionales, lo que permite escalar los puntos de monitoreo del interruptor en configuraciones de subestación complejas como esquemas de interruptor y medio o bus en anillo.
• Compatibilidad con flash de firmware: La placa del procesador admite firmware actualizable en campo, lo que facilita el cumplimiento continuo de los estándares de ciberseguridad y las revisiones de protocolos en evolución sin requerir el reemplazo del hardware.

Preguntas frecuentes

P: ¿Cómo mejora FlexLogic™ la automatización de subestaciones?

R: FlexLogic™ proporciona un entorno programable, gráfico o basado en lógica booleana que permite a los ingenieros crear lógica de automatización personalizada. Se utiliza para implementar secuencias de enclavamiento complejas, patrones de recierre automático y esquemas especializados de falla de interruptor que no son nativos de los relés de función fija.

P: ¿El C60TG3HLH requiere hardware externo para las funciones de verificación de sincronismo?

R: No, el C60TG3HLH cuenta con lógica de verificación de sincronismo integrada. Supervisa el voltaje y el ángulo de fase a través de los contactos del interruptor para garantizar que se cumplan las condiciones antes de permitir una orden de cierre, evitando eventos de sincronización fuera de fase.

Pautas de instalación en campo

• Montaje: Fije el chasis del relé en el rack o gabinete de la subestación utilizando el hardware de montaje designado. Asegúrese de que el chasis esté correctamente nivelado para facilitar el flujo de aire de refrigeración a través de las aberturas de ventilación internas.
• Conexión a tierra: Conecte el chasis del relé a la red de tierra de la subestación utilizando un cable de tierra de baja impedancia. Una conexión a tierra sólida es obligatoria para garantizar la eficacia de la supresión de sobretensiones interna y para proteger la lógica digital interna de la interferencia electromagnética (EMI).
• Cableado: Mantenga una estricta separación física entre las señales de TC/TV de alta tensión y el cableado de control/comunicación de baja tensión. Utilice cables blindados de par trenzado para todos los bucles de comunicación para mitigar el ingreso de ruido inductivo que de otro modo podría comprometer la integridad de los datos en red.
