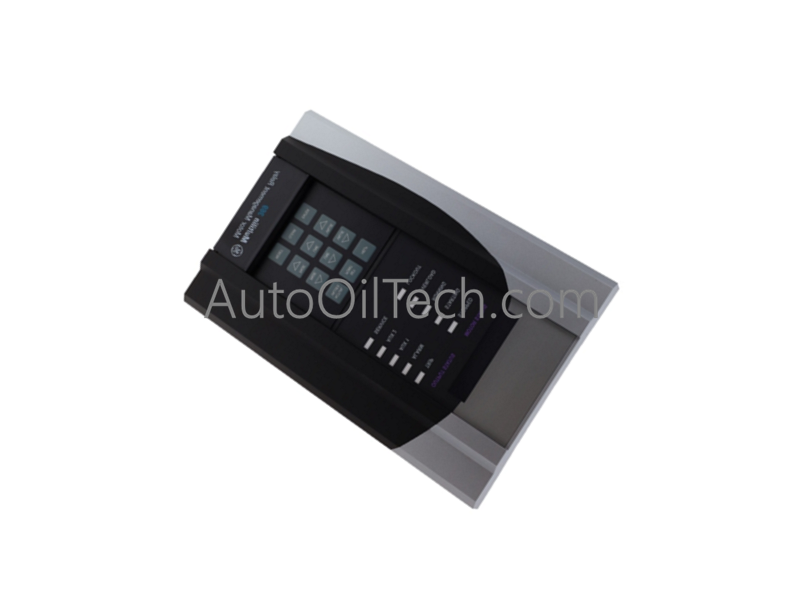

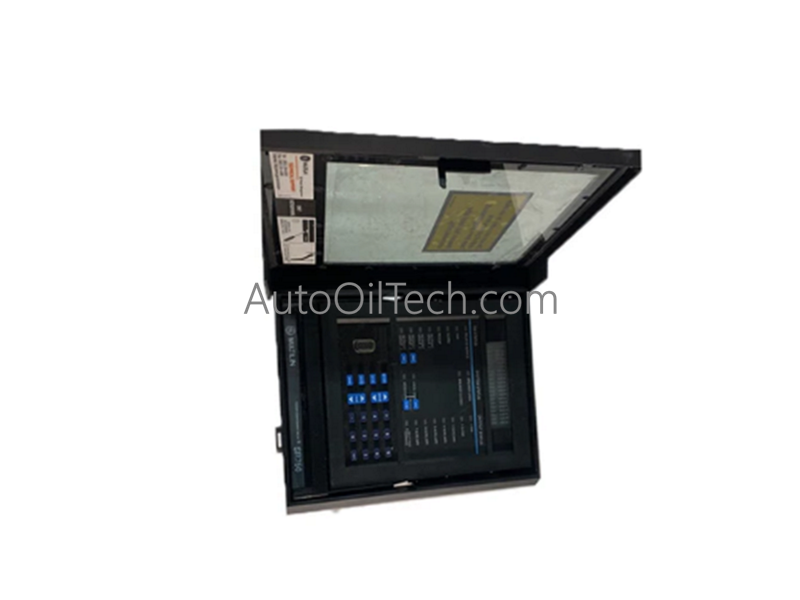

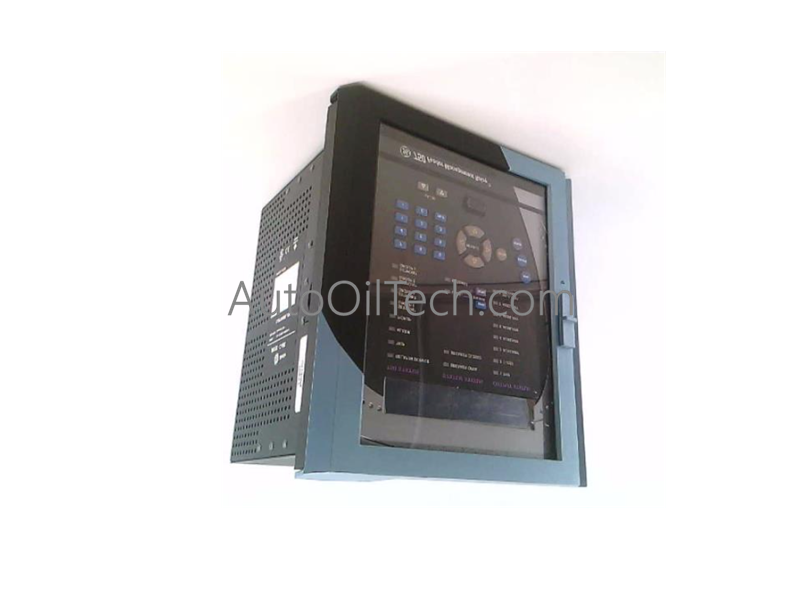

Relé de protección de motor GE Multilin 469-P1-HI-A20-E

El GE Multilin 469-P1-HI-A20-E (también denominado 469-P1-HI-A20-E-H, su variante mejorada) es un dispositivo digital de gestión integral diseñado para proteger, diagnosticar y controlar sistemas de motores síncronos y de inducción medianos y grandes. Este relé integra modelado térmico de alta velocidad, algoritmos de diagnóstico avanzados y monitoreo dinámico de corriente para prevenir fallas catastróficas como la degradación del devanado o la fatiga estructural del rotor.

Especificaciones Técnicas

Sistemas Operativos Clave y Datos de Ingeniería

• Precisión de Entrada de TC de Fase de 1 A ("P1"): El identificador de hardware P1 dicta la compatibilidad de ingeniería absoluta con Transformadores de Corriente secundarios de 1 A. Es fundamental hacer coincidir esta entrada nominal con los secundarios de TC de su campo. Conectar una clasificación de 1 A a un circuito de 5 A comprometerá los cálculos de modelado térmico y causará puntos ciegos en los umbrales de detección de sobrecorriente, lo que corre el riesgo de una ruptura del aislamiento sin monitoreo.
• Recubrimiento Conformado para Entornos Hostiles ("E"): Los ensamblajes internos de la placa de circuito impreso (PCB) están tratados con una capa de recubrimiento conformado polimérico especializado. Esta barrera química evita la condensación de humedad, el seguimiento de partículas en el aire conductoras y la oxidación por gases corrosivos que puedan unir las rutas de las trazas. Estabiliza la vida útil del dispositivo en entornos muy húmedos o químicamente agresivos como fábricas de papel, refinerías de petróleo e instalaciones de tratamiento de aguas residuales.
• Diagnóstico Predictivo Avanzado y Telemetría: Más allá de la funcionalidad de disparo bruto, el relé ejecuta un bucle de diagnóstico de autoevaluación continuo que rastrea las barras de rotor rotas, las tendencias de desequilibrio y las anomalías del perfil de carga. La interfaz del relé con el software EnerVista 469 brinda a los operadores de la sala de control acceso a la visualización de datos de alta resolución y a los registros de diagnóstico del sistema. Esto simplifica las tendencias de salud del motor y reduce el tiempo de inactividad inesperado a través de la orientación del mantenimiento predictivo.

Instalación en Campo y Protocolos de Puesta a Tierra

• Distancias del Panel Mecánico: Asiente firmemente el chasis del relé extraíble dentro de su panel de recorte de cuadro eléctrico designado. Asegúrese de que todos los dedos terminales integrados encajen al ras con los conectores del plano posterior. Mantenga al menos 50 mm de envolvente de ventilación sin obstrucciones por encima y por debajo de la carcasa del marco externo para evitar la concentración de calor interno.
• Conductos de Control de Señal y Aislamiento a Tierra: Dirija todas las líneas analógicas de bajo nivel, los secundarios de TC de 1 A y el cableado de comunicación a través de canaletas de cables de instrumentación de bajo voltaje dedicadas. Para aislar el ruido electromagnético de alta frecuencia causado por los arranques de motores grandes del núcleo del procesador, establezca una conexión directa de baja impedancia entre el perno de tierra del chasis del relé y el bus de tierra principal del equipo de cobre utilizando una correa trenzada gruesa.
