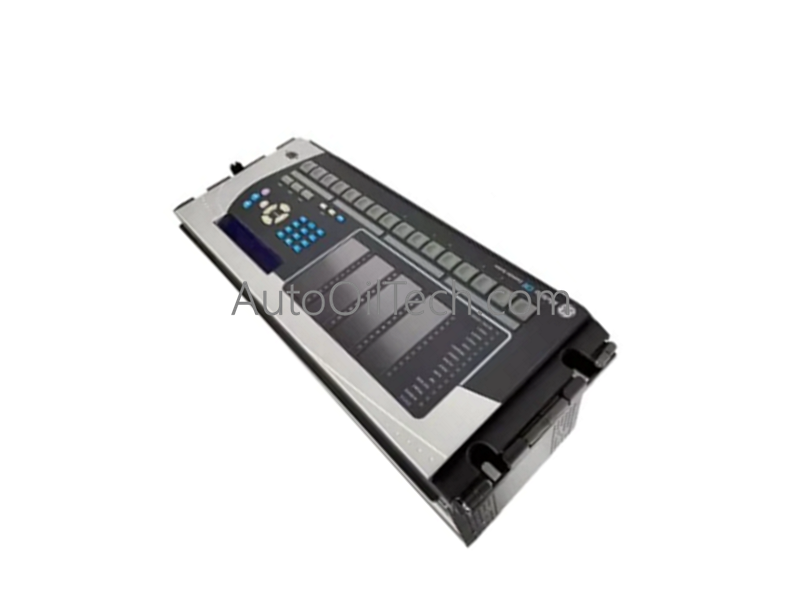

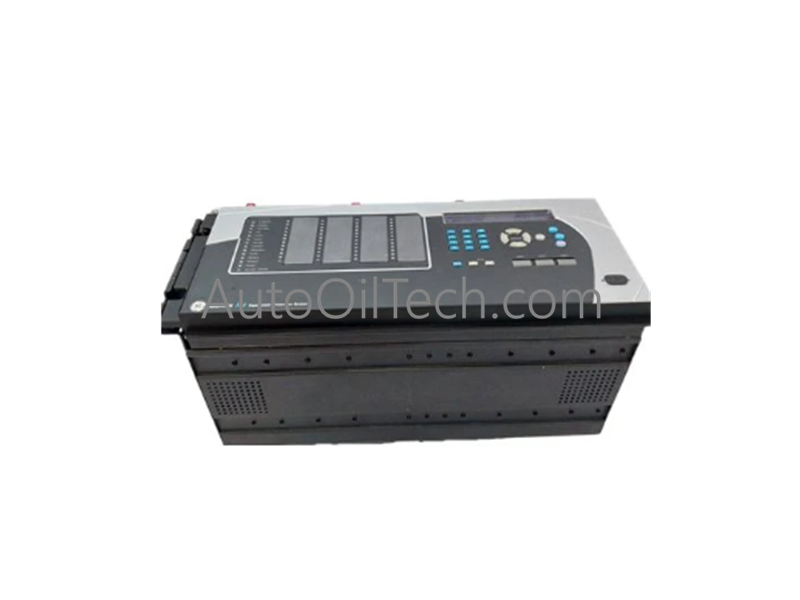

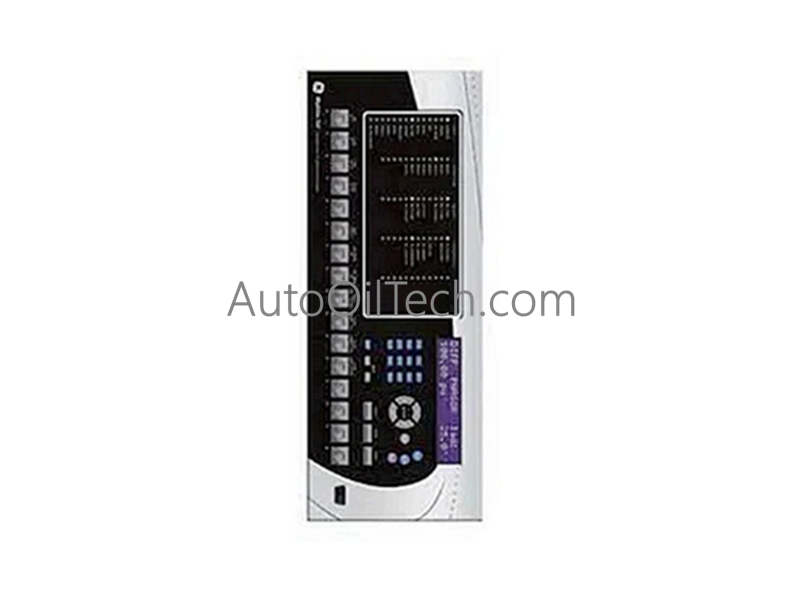

Relé diferencial GE L90-V03-HKH-F8L-H6C-L6C-U6C-W7R

El GE L90-V03-HKH-F8L-H6C-L6C-U6C-W7R funciona como un componente de hardware dedicado para la protección de líneas de transmisión de alta velocidad y la ejecución automatizada de subracks de subestaciones dentro de las redes de control y protección de la red eléctrica. Configurado para líneas aéreas y cables subterráneos, el dispositivo proporciona ejecución física y eléctrica directa de matrices de detección de fallas. Ejecuta cálculos diferenciales de fase segregada, algoritmos de localización de fallas multipunto y secuencias de control de disparo monopolar de forma nativa en el nivel de hardware para activar los circuitos de disparo del disyuntor de alto voltaje en paralelo con las operaciones del bus de la subestación maestra.

Especificaciones de hardware

Bucles de protección y redes deterministas

• Velocidad de comunicación del bus de la placa posterior y muestreo de protección El L90-V03-HKH-F8L-H6C-L6C-U6C-W7R utiliza procesadores de señales digitales (DSP) internos para procesar formas de onda analógicas sincronizadas en 4TC/4TV u 8TC entradas de sensor. El dispositivo aplica factores de compensación de corriente de carga dinámica en tiempo real y ejecuta pasos de algoritmos de protección en paralelo a los bucles matemáticos internos de la placa posterior, validando fallas de línea segregadas por fase y ejecutando salidas de contacto de alta velocidad en milisegundos para minimizar la tensión del equipo de la red.
• Profinet / EtherNet/IP y mapeo de redes deterministas IEC 61850 El hardware cuenta con configuraciones de capa física independientes, que van desde líneas de fibra 10BaseF hasta un módulo de switch Ethernet gestionado de 6 puertos de 100 Mbps, que mapea banderas de estado binario, datos de oscilografía y estados de interbloqueo directamente en marcos de red IEC 61850 y Modbus TCP de alta velocidad. Este mapeo de comunicaciones gestiona la arbitraje de la red de capa física sin crear retrasos de almacenamiento en búfer a nivel de software, manteniendo perfiles de transmisión estrictos de subciclo en toda la ventana operativa de -40 a +85 grados C.

Preguntas frecuentes

P: ¿Qué secuencia técnica ocurre si el relé detecta una pérdida absoluta de la fuente de sincronización horaria externa durante los cálculos de localización de fallas de múltiples extremos?

R: El reloj interno cambia inmediatamente a un modo de retención de alta estabilidad para preservar la precisión del reloj interno. Si la deriva de sincronización excede la ventana de cálculo diferencial, el módulo registra una falla de sincronización sin máscara en su registro de estado, enciende el LED de falla local y vuelve automáticamente a la lógica de protección de distancia alternativa para evitar disparos no deseados debido a la deriva del ángulo de fase.

P: ¿Se puede reemplazar en caliente o reparar el chasis del relé de protección L90 mientras la línea de transmisión principal está energizada y transporta corriente de carga?

R: No. La extracción o inserción de tarjetas de relés de protección mientras los bucles secundarios del transformador de corriente (TC) están activos puede causar arcos inductivos de alto voltaje catastróficos en los bloques de terminales traseros. Los bloques de terminales del TC deben cortocircuitarse físicamente y el sistema debe aislarse antes de reparar cualquier subcomponente interno del relé.
