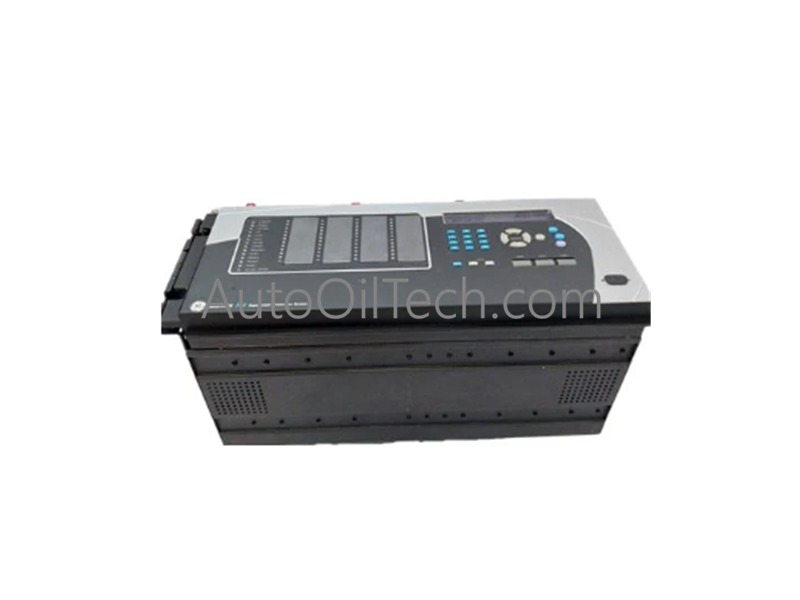

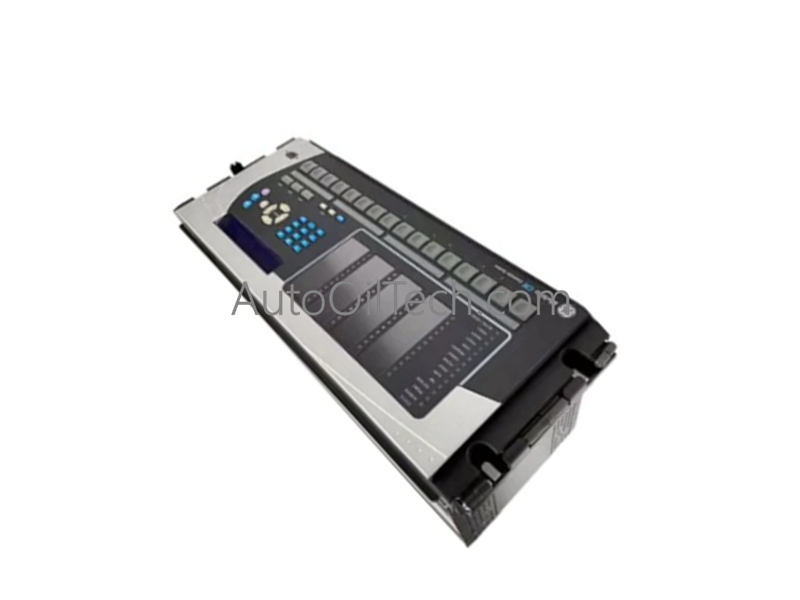

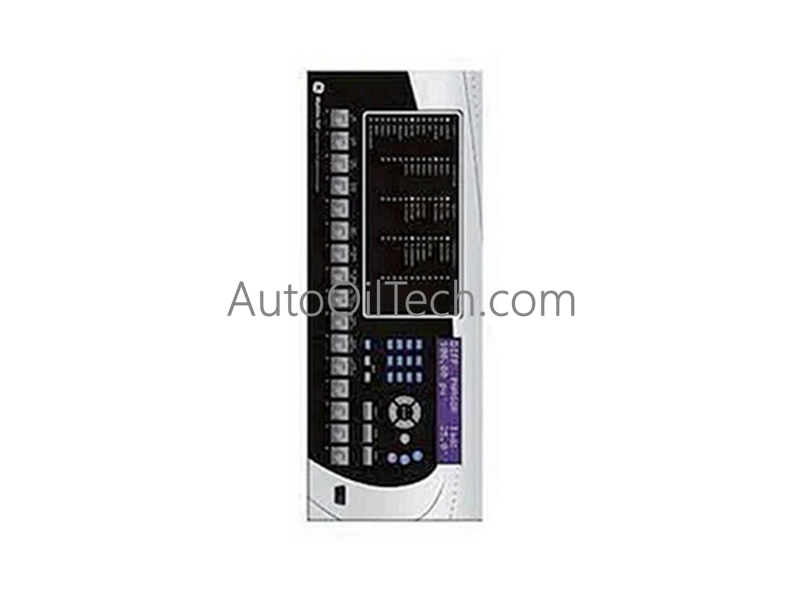

Relés de protección GE L90-V03-HKH-F8L-H6C-L6C-NXX-SXX-U6C-W7S

El GE L90-V03-HKH-F8L-H6C-L6C-NXX-SXX-U6C-W7S funciona como un componente de hardware dedicado para la protección de líneas de transmisión de alta velocidad y la ejecución automatizada de subracks de subestaciones dentro de las redes de control y protección de la red eléctrica. Configurado para diseños de líneas de doble interruptor, con compensación en serie y de tres terminales, el dispositivo proporciona ejecución física y eléctrica directa de matrices de detección de fallas. Ejecuta algoritmos de diferencial de corriente de línea segregados por fase y cálculos de distancia multizona de forma nativa en el nivel de hardware para accionar los circuitos de disparo de interruptores de circuito de alto voltaje en paralelo con las operaciones del bus principal de la subestación.

Especificaciones de hardware

Bucles de protección y redes determinísticas

• Velocidad de comunicación del bus de la placa posterior y muestreo de protección El L90-V03-HKH-F8L-H6C-L6C-NXX-SXX-U6C-W7S utiliza procesadores de señales digitales (DSP) internos para capturar formas de onda de corriente analógicas sincronizadas a través de canales de comunicación entre subestaciones. El dispositivo aplica factores de compensación de corriente de carga dinámica y ejecuta pasos de algoritmos de protección en paralelo con los bucles matemáticos internos de la placa posterior, validando fallas y ejecutando salidas de contacto de alta velocidad en milisegundos para minimizar el estrés en el equipo de la red.
• Mapeo de redes determinísticas Profinet / EtherNet/IP e IEC 61850 El hardware cuenta con tres transceptores Ethernet independientes que mapean banderas de estado binarias y estados de enclavamiento directamente en tramas de red GOOSE y R-GOOSE IEC 61850 de alta velocidad. Este mapeo de comunicaciones gestiona las transferencias de datos punto a punto de la capa física sin crear retrasos de búfer a nivel de software, manteniendo perfiles de transmisión estrictos de subciclo en toda la ventana operativa de -40 a +85 grados C.

Preguntas frecuentes

P: ¿Qué secuencia técnica ocurre si el relé detecta una pérdida absoluta de la fuente de sincronización de reloj externa IEEE 1588 o IRIG-B durante los cálculos diferenciales?

R: El reloj interno cambia inmediatamente a un modo de retención de alta estabilidad para preservar la precisión del reloj interno. Si la deriva de sincronización excede la ventana de cálculo diferencial, el módulo registra una falla de sincronización sin máscara en su registro de estado, enciende el LED de falla local y retrocede automáticamente a zonas de distancia de respaldo para evitar disparos no deseados por deriva del ángulo de fase.

P: ¿Se puede cambiar en caliente el chasis del relé de protección L90 mientras la línea de transmisión principal está energizada y transportando corriente de carga?

R: No. Retirar o insertar tarjetas de relés de protección mientras los bucles secundarios del transformador de corriente (CT) están activos puede causar un arco inductivo catastrófico de alto voltaje a través de los bloques de terminales traseros. Los bloques de terminales del CT deben estar físicamente en cortocircuito y el sistema aislado antes de realizar el mantenimiento de cualquier subcomponente interno del relé.
