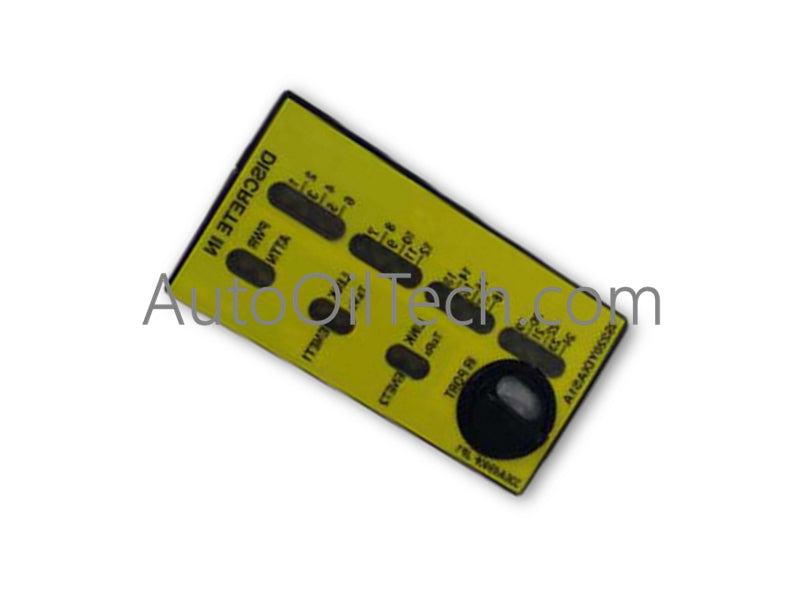

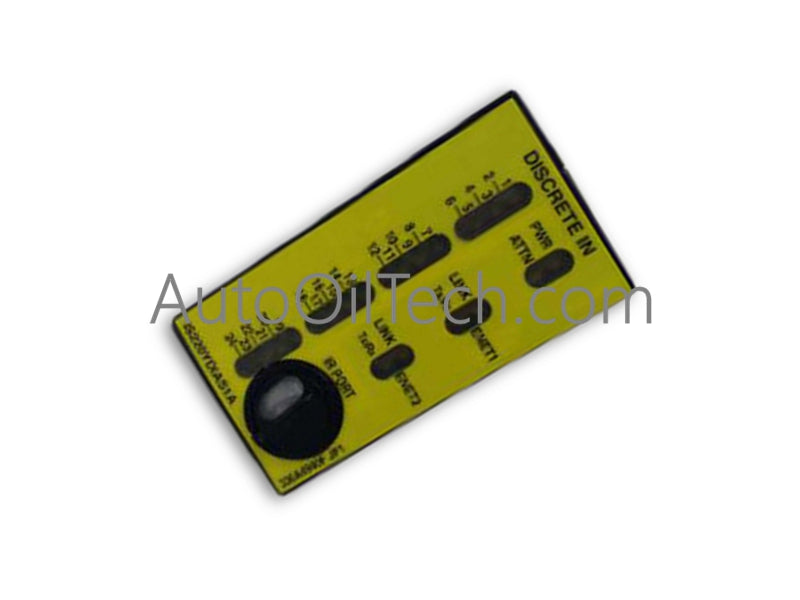

El GE IS220YDIAS1AK, también catalogado como el módulo de E/S de entrada de contacto discreto IS220YDIA, funciona como un componente de hardware dedicado para el monitoreo del estado de contacto discreto dentro de las redes del sistema de control Mark VIe.
Especificaciones del hardware
Parámetro
Especificación
Modelo
IS220YDIAS1AK
Marca
General Electric
Origen
EE. UU.
Peso
0,91 kg (2 lbs)
Dimensiones
138 x 86 x 56 mm
Temperatura de funcionamiento
-30 a 65 grados C
Consumo de energía
Suministro de entrada de 18 a 32 VDC
Serie del sistema
Mark VIe
Memoria integrada
256 MB DDR SDRAM
Sistema operativo
QNX Neutrino
Compatibilidad con software
ControlST V04.03.18C
Humedad relativa
5% a 95% (sin condensación)
Velocidad de comunicación del bus de placa posterior y compatibilidad de firmware flash
Alimentado por el sistema operativo en tiempo real QNX Neutrino y 256 MB de DDR SDRAM, el GE IS220YDIAS1AK mantiene una alta velocidad de comunicación del bus de placa posterior a través de interfaces Ethernet IONet duales. El módulo digitaliza las entradas de los sensores ópticos y de contacto, aplicando filtrado de ruido y sellado de tiempo de secuencia de eventos (SOE) en la capa de hardware. Las arquitecturas de memoria interna dedicadas garantizan la compatibilidad total del firmware flash a través del software de administración GE ControlST, lo que permite actualizaciones flash en línea sin molestar los paquetes de E/S adyacentes en la placa de terminales.
Preguntas frecuentes
P: ¿Qué sistema operativo y arquitectura de memoria alimentan el módulo IS220YDIAS1AK?
R: El módulo funciona con el sistema operativo en tiempo real QNX Neutrino utilizando 256 MB de DDR SDRAM integrada.
P: ¿Qué rango de fuente de alimentación se requiere para el funcionamiento del módulo?
R: El módulo funciona dentro de un rango de alimentación de entrada de 18 VDC a 32 VDC.
P: ¿Cómo se mantiene el firmware en el IS220YDIAS1AK?
R: El módulo cuenta con compatibilidad de firmware flash administrada directamente a través de GE ControlST V04.03.18C o software de sistema compatible.
Guías de instalación en campo
Aísle la energía de la placa de terminales de campo antes de conectar o quitar el paquete de E/S IS220YDIAS1AK.
Mantenga la protección contra descargas electrostáticas (ESD) utilizando una correa de muñeca conectada a tierra al marco del gabinete metálico.
Alinee los conectores del módulo con la interfaz de la placa de terminales correspondiente.
Empuje firmemente hasta que esté completamente asentado y asegure los tornillos de retención mecánica para establecer la continuidad a tierra.
Conecte las líneas de red Ethernet a los puertos IONet designados antes de energizar la fuente de alimentación de 24 VCC.
