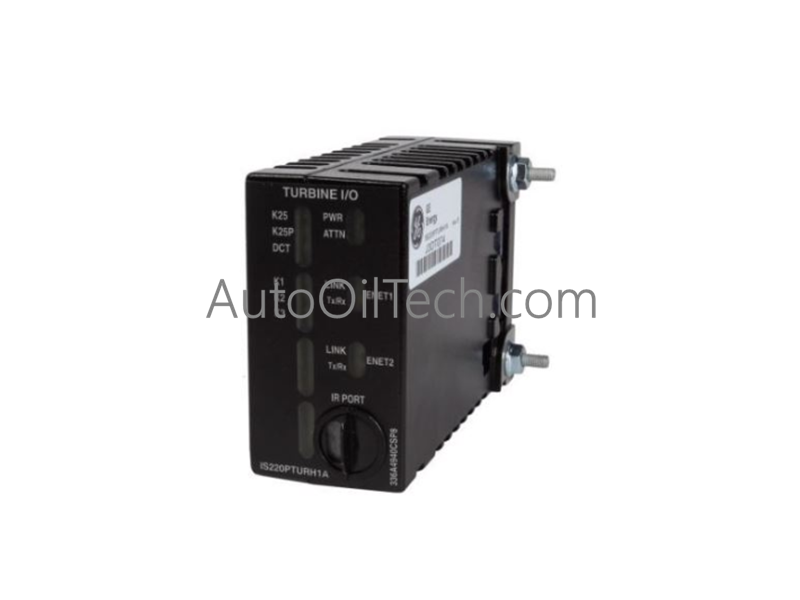

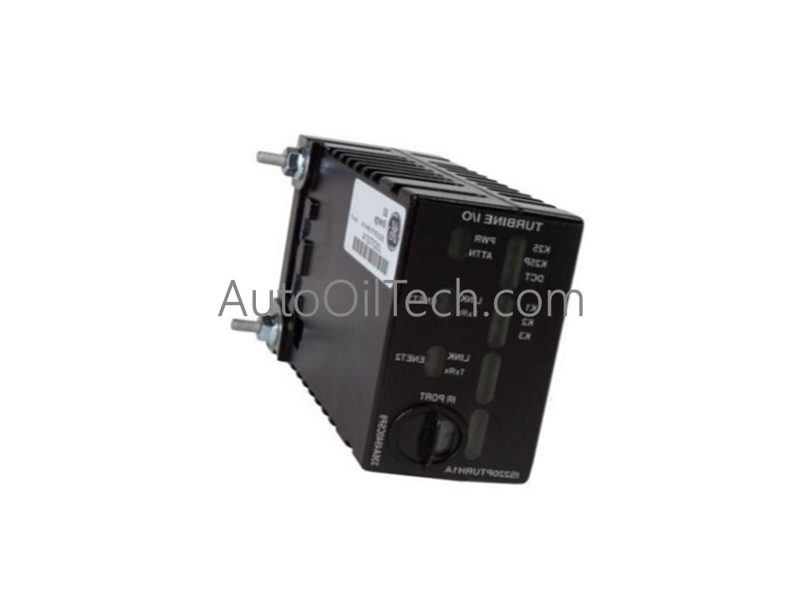

GE IS220PTURH1B (IS230TNTRH1C) Paquete de entrada/salida de turbina

El GE IS220PTURH1B, también catalogado como el paquete de entrada/salida de turbina IS220PTURH1B, opera como un componente de hardware dedicado para la integración de sensores de alta velocidad y los bucles de protección primaria de turbinas dentro de las plataformas Speedtronic Mark VIe. El módulo ejecuta el monitoreo localizado de velocidad, la detección de exceso de velocidad y el procesamiento de parámetros de seguridad de llama para regular la actuación de la turbina y los parámetros de la caldera del generador de vapor de recuperación de calor (HRSG).

Especificaciones de hardware

Control industrial y redes determinísticas de GE

• Velocidad de comunicación del bus de la placa base y enrutamiento IONet: El módulo utiliza sus puertos Ethernet RJ45 redundantes duales para transmitir variables de proceso digitalizadas a través de la IONet determinística. El núcleo de procesamiento interno empaqueta y transmite métricas de velocidad, sincronización e interbloqueo a intervalos de sub-milisegundos, asegurando que la arquitectura del controlador central mantenga actualizaciones continuas del bucle sin retraso de comunicación.
• Escalado de densidad de E/S y matriz de protección: La arquitectura de hardware escala la densidad de procesamiento al manejar entradas de turbina especializadas (como captadores de velocidad magnéticos, transformadores de voltaje de generador y detectores de llama) a través de un solo nodo. Se coordina directamente con las placas de terminales de disparo principales (como la matriz TRPG), lo que permite la ejecución primaria de sobrevelocidad y apagado de combustible de emergencia independientemente de los bloques de controlador maestro primarios.

Preguntas frecuentes

P: ¿Cuál es la función operativa principal del IS220PTURH1B en las configuraciones de automatización de HRSG y calderas?

R: El paquete de E/S lee y digitaliza las señales del enclavamiento de seguridad y del sensor de llama directamente asociadas con las rutas de escape de la turbina de gas. Al enrutar estas entradas de alta velocidad a través de sus registros de procesamiento determinísticos, permite que el sistema maestro regule con precisión la distribución del calor de escape en los componentes de la caldera HRSG.

P: ¿Se puede reemplazar o intercambiar el módulo IS220PTURH1B mientras la red está completamente operativa?

R: Sí, si el hardware se implementa en una configuración de control de triple redundancia modular (TMR) o doble redundancia modular (DMR). Los paquetes de E/S de seguimiento paralelo mantienen un sondeo continuo de la red y ciclos de votación de disparo, lo que permite retirar un solo módulo defectuoso de su base de terminales DC-62 sin interrumpir el funcionamiento de la turbina.
