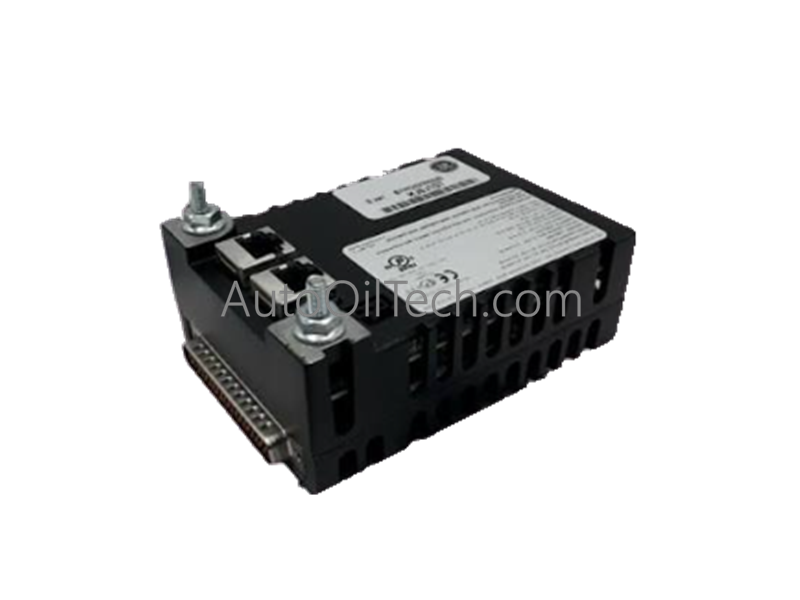

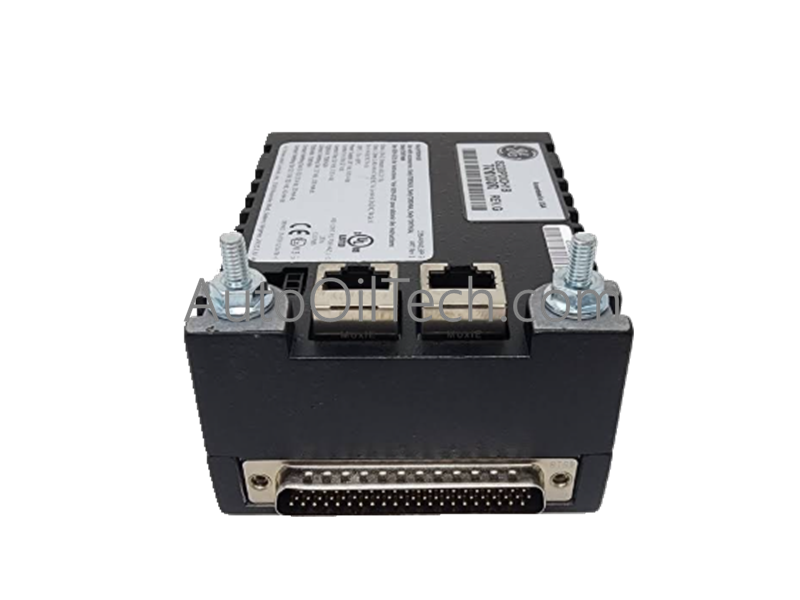

GE IS220PHRAH1B（IS230SNHRH2A) Módulo de E/S analógico con HART

El GE IS220PHRAH1B, también catalogado como Módulo de E/S Analógicas Habilitado para HART IS220PHRAH1B, funciona como un componente de hardware dedicado para el procesamiento de señales analógicas de alta precisión y el enrutamiento bidireccional de protocolos HART dentro de los sistemas de control Mark VIe. Este módulo procesador localizado se conecta directamente a una placa de terminales analógica, digitalizando 10 entradas analógicas a través de matrices de convertidores internos mientras genera 2 salidas de lazo de corriente para gobernar actuadores montados en campo.

Desglose de Sufijos y Matriz de Modelos

• GE IS220PHRAH1B (Componente del paquete de E/S): Identifica el módulo específico e independiente del paquete de E/S industrial. Alberga la placa de procesador unificada, dos puertos Ethernet RJ45, LEDs de diagnóstico visuales y las capas dedicadas de la placa de adquisición analógica de 16 bits.
• GE IS230SNHRH2A (Kit funcional completo): Representa la configuración del kit de sistema emparejado. Esta designación combina el paquete electrónico activo IS220PHRAH1B con su diseño de placa de terminales base correspondiente (IS200SHRAH2A) para establecer una caída completa de terminales de campo.

Especificaciones del Hardware

Control de Procesos y Métricas DCS

• Protocolo de lazo HART de 4-20 mA y enrutamiento de activos: En el modo de señalización de 4-20 mA, el procesador interno funciona como un relé de paso digital transparente. Extrae modulaciones de desplazamiento de frecuencia (FSK) de alta frecuencia de las líneas analógicas y asigna esos mensajes de diagnóstico de Transductor Remoto Direccionable de Carretera (HART) directamente a un sistema de gestión de activos (AMS) conectado a Ethernet sin degradar las variables analógicas subyacentes.
• Parámetros de aislamiento canal a canal y detección de resistencia: El módulo muestrea señales de corriente midiendo potenciales de voltaje a través de resistencias de terminación de precisión integradas en la placa de terminales principal. La circuitería de adquisición de entrada mantiene parámetros de aislamiento estructural en los 12 canales, evitando que los cambios de potencial a tierra generen errores de seguimiento o transfieran picos transitorios a las rutas de medición paralelas.

Preguntas Frecuentes

P: ¿Cómo maneja el módulo la redundancia de comunicación a través de los dos puertos RJ45?

R: El IS220PHRAH1B incorpora dos controladores Ethernet RJ45 completamente independientes que ejecutan conexiones paralelas a switches de red separados. Los valores de proceso, los campos de diagnóstico HART y los comandos del sistema se transmiten simultáneamente a través de ambos enlaces, lo que permite una conmutación sin interrupciones si una línea experimenta una pérdida de paquetes o una ruptura física.

P: ¿Qué función realiza el puerto infrarrojo (IR) integrado durante el mantenimiento de campo?

R: El transceptor infrarrojo establece un enlace serie localizado para leer registros de errores en tiempo real y enviar perfiles de configuración sin necesidad de conexiones físicas. Este enlace óptico mantiene el módulo sellado contra contaminantes ambientales mientras permite a los técnicos consultar matrices de registros internos de 16 bits localmente.

Pautas de Instalación en Campo

• Alineación del diseño del chasis, restricciones de espacio libre y asentamiento mecánico: Alinee el conector DC-62 pines en la base del paquete con el zócalo correspondiente en la placa de terminales preinstalada. Empuje el módulo directamente hacia abajo en el conector hasta que esté completamente asentado, luego apriete los pernos roscados integrados junto a los puertos Ethernet en el conjunto de montaje para evitar el seguimiento de vibraciones.
• Separación de conductores, restricciones de conductos de cables y conexión a tierra de blindaje: Encamine todas las líneas Ethernet entrantes y los lazos analógicos de par trenzado dentro de los conductos de cables de panel de bajo voltaje, manteniéndolos físicamente separados de las líneas de CA de alto potencial o los circuitos de actuadores de motor. Conecte a tierra los blindajes exteriores de los cables directamente en un conjunto de soporte separado dentro del gabinete de terminales para aislar de forma segura el ruido de alta frecuencia de las placas lógicas de montaje superficial.
